Impresora 3D DeltaTrix (15 / 28 paso)

Paso 15: Montaje de la unidad de LCD

Es más conveniente para ajustarse los cinturones cuando la máquina se coloca lateralmente. Como la unidad LCD sobresale de la estructura, por lo tanto es mejor para el LCD unidad después de montaje de las correas.

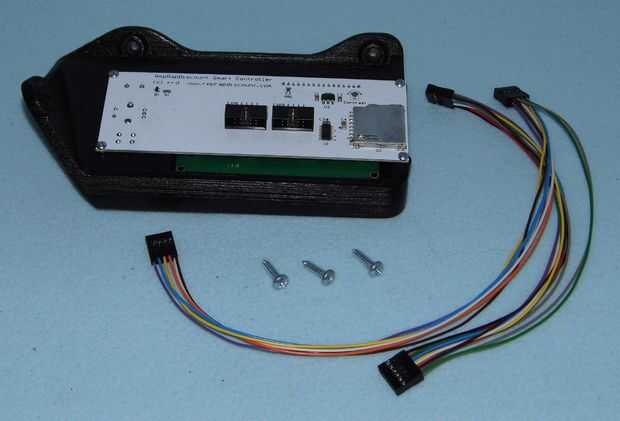

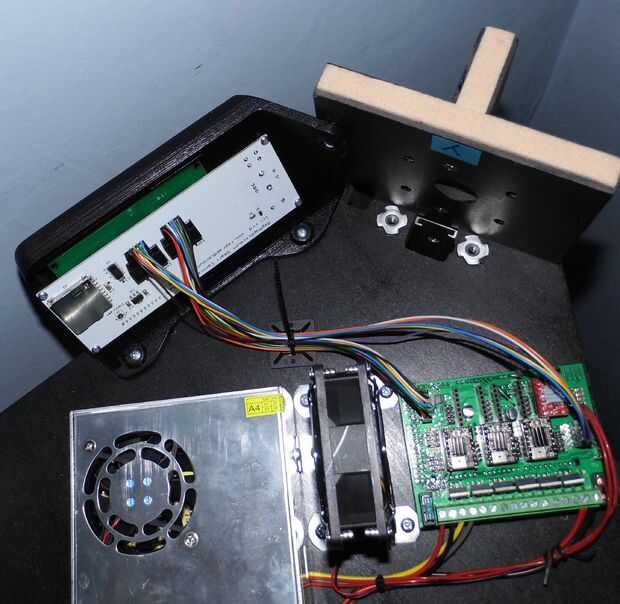

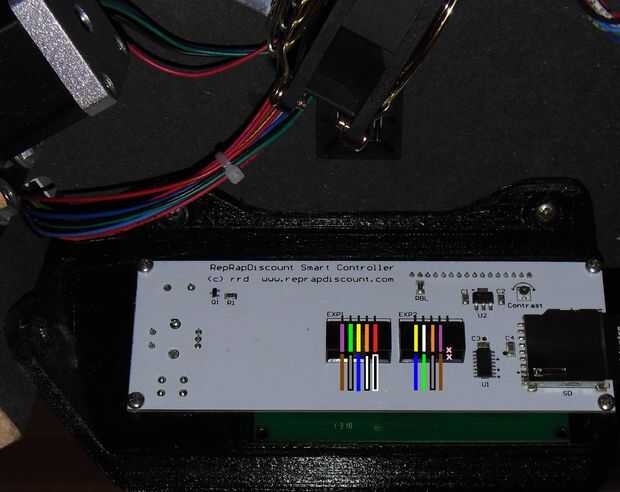

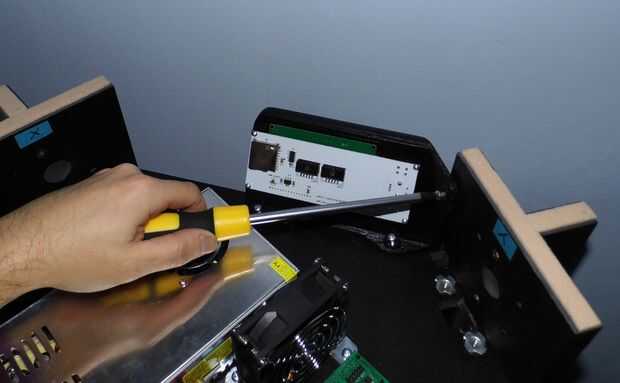

El diseño ofrece posiciones para varios orificios. Tener estos piloto agujeros hace montaje de la unidad LCD sencillo. Utilice un destornillador grande para en tres n ° 8 x 5/8" madera tornillos de cabeza troncocónica. No atornille por una sola vez, pero proceder en etapas incluso. Enchufe en el telar del cableado como se muestra en las fotos. Zoom Si es necesario!

(Nota: los conjuntos motor han sido omitidos en el primer par de fotos)
