Paso 18: Montaje de la canalización

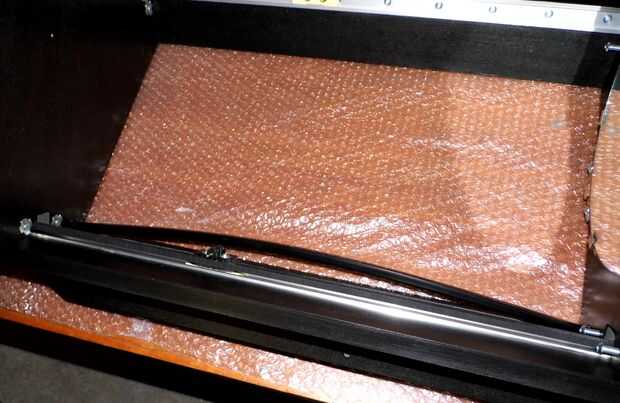

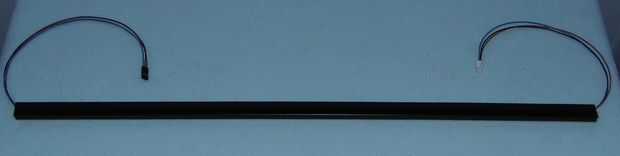

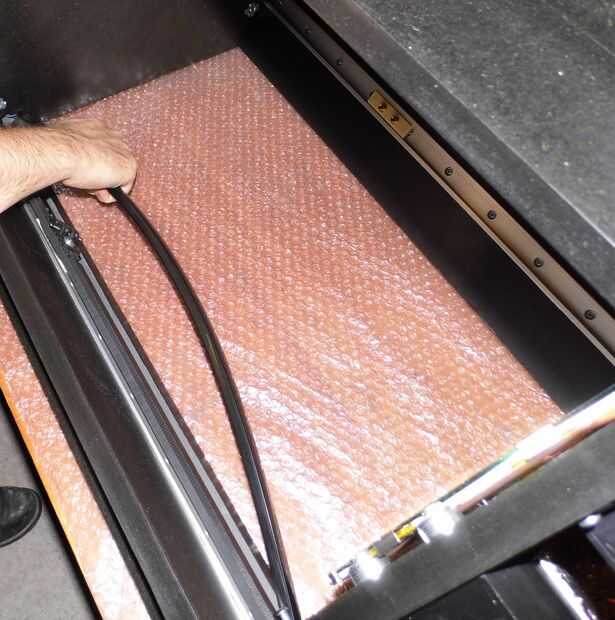

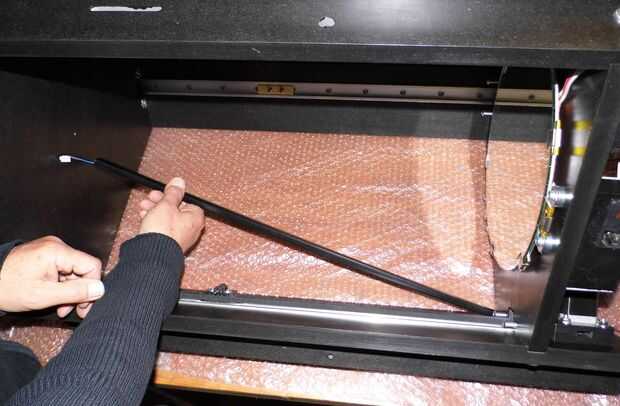

Enlace proporciona una manera de manejar el cableado en los postes de una manera limpia. Comienzo con el final deje de cableado. El tope de cableado consta de tres cables, con un conector negro en un extremo (para conectar a la electrónica rampas o RADDS) y un conector blanco en el otro extremo (conectar para terminar parada). El cableado en el enlace de alimentación insertando el extremo con el conector negro. La torre de X y la Z-torre tendrá un pedazo del enlace final parada cableado solamente. Estas torres, de introducir primero un extremo (ver fotos). Luego, doble el trunking e Inserte el otro extremo. Con ambos extremos insertados, empuje la pieza entera del enlace en la ranura de la torre. Un pequeño martillo o el mango de un destornillador puede utilizarse para cuidadosamente golpeando el enlace en su lugar.

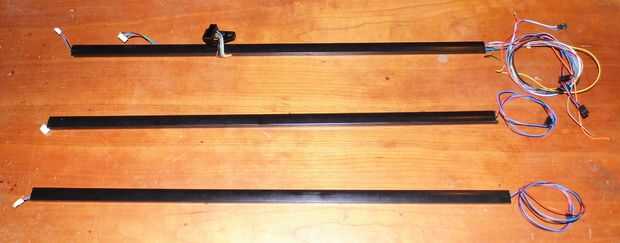

La torre Y tendrá dos telares de cableado más además de la parada final de cableado, el cableado para la extrusora y el cableado para el cabezal de impresión. Preparar la pieza de enlace para la torre Y insertando todos los telares de cableado. Usted tendrá que quitar la tapa de la pieza de enlace para hacerlo. Ver la imagen de la orientación correcta, teniendo en cuenta que la imagen muestra la extrusora cableado en lugar de un arreglo de montaje superior. El trunking para la torre Y debe instalarse de manera similar que las otras dos torres, pero con la adición de la primera alimentación del estirador de cableado a través del agujero en la torre. Después de que el enlace esté colocado en la ranura de la torre, atornille el conector soporte en la torre por medio de un par de 8 x 3/8" tornillos.
