Paso 3: Paso más importante: el diseño
Como diseñadora de oficio, por supuesto yo diría que la fase de diseño es la fase más importante de cualquier proyecto. En este caso no es ninguna excepción. He puesto mucho esfuerzo en tratar de eliminar los problemas, antes de empezar a hacer cualquier cosa. Todavía, después de crear la impresora por primera vez revisar varios aspectos, la impulsión de correa, siendo la principal. He tratado de ser demasiado ambicioso en el uso de cojinetes en la parte superior de la máquina para guiar a la parte trasera de las correas dentadas. Por el contrario terminé usando poleas de sincronismo como poleas para las correas dentadas, apoyadas por dos cojinetes pequeños. Aunque agregar el costo de la máquina, la línea de transmisión resultante es elegante y eficaz en la operación.

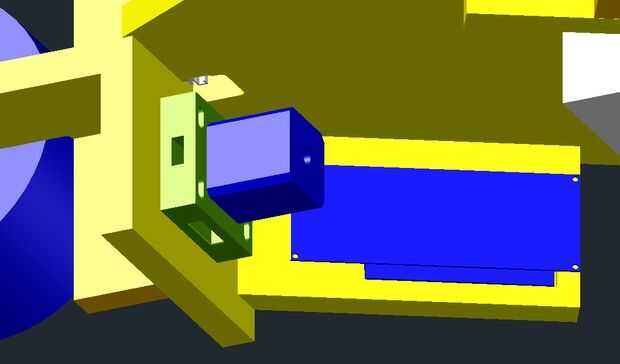

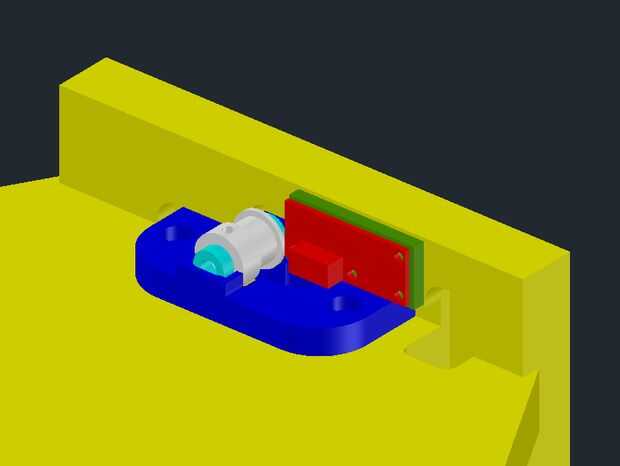

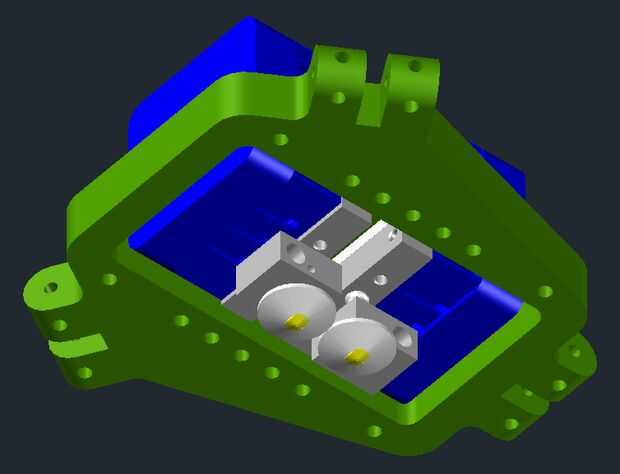

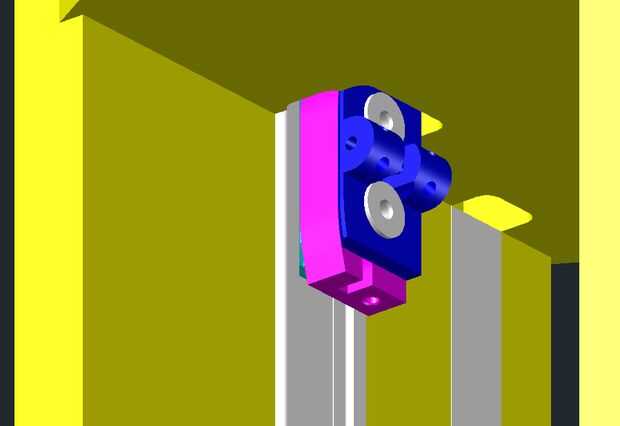

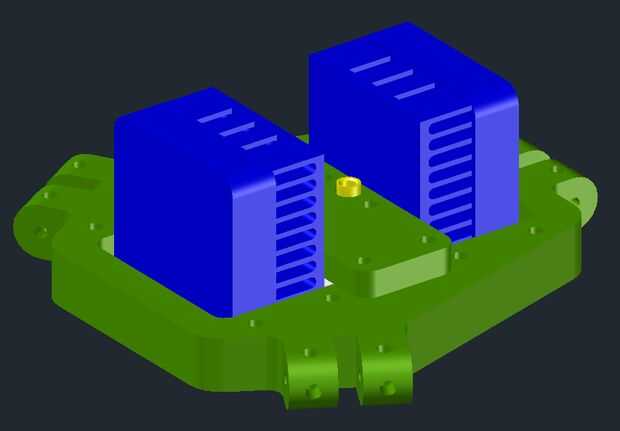

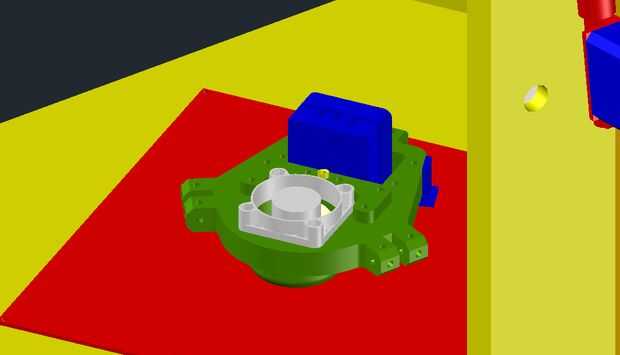

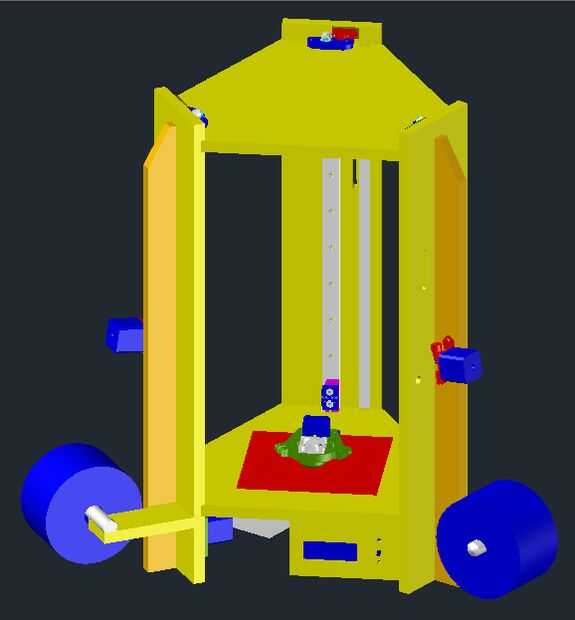

Os adjunto el AutoCAD diseño archivo nativo (archivo DWG comprimido), que debe formar la mejor base posible para cualquiera que desee volver a crear la máquina. (nuevo archivo no adjunto)
