Paso 8: El cableado eléctrico

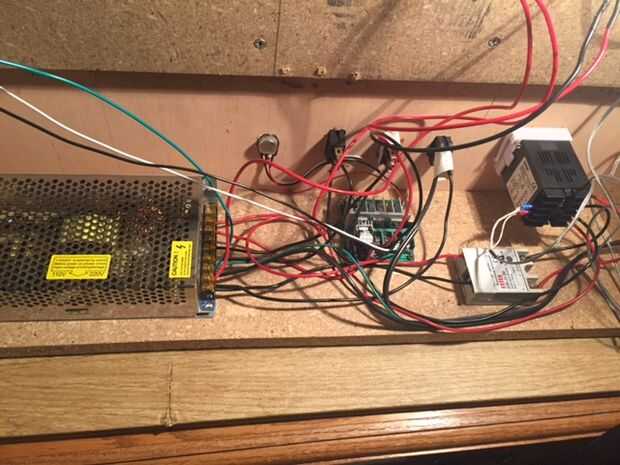

Un diagrama de cableado que está por venir, pero haré mi mejor para explicar el cableado en palabras.
Potencia de entrada
Usando cualquier 120V enchufe de 3 clavijas y alambre, los extremos de la tira y conectar la tierra al tornillo de tierra en la alimentación. Uno de los otros dos cables a través de un interruptor principal de la ruta, luego conecte a cualquiera el tornillo L o N de la fuente de alimentación. Luego conecte el tercer cable en el acorde de alimentación principal al puerto L o N que no utilizas en el lado del interruptor. Ahora tienes un interruptor principal!
Controlador de temperatura PID
El controlador debe venir con un diagrama de cableado para cada puerto que está en la parte posterior de la caja. Conectar los puertos positivos y negativos a tornillos positivos y negativos de la fuente de alimentación, uno de los cables a través de un conmutador de enrutamiento.
SSR y calentador
Conecte el lado de 12v el relé para el PID en puertos de 6 y 8, respetando los símbolos positivos y negativos de la fuente de alimentación. Conecte el puerto 1 del relé (120v lado) a la L en la alimentación y conecte el puerto 2 a uno de los puertos en el calentador. El otro puerto en el calentador se conecta con la N en la fuente de alimentación.
Motor Conectar el controlador de velocidad del motor (en el lado de alimentación en la placa de circuito) a la alimentación, encaminamiento o el cable positivo o negativo a través de un interruptor. Luego conectar el motor al controlador de velocidad del motor en el lado del "motor" de la placa de circuito (debe ser impreso en la placa de circuito).
Ventilador
Ruta de la energía para el ventilador a través del poder del motor. Esto significa que los cables positivos y negativos del ventilador se colocará al lado del "motor" en la placa de circuito controlador de velocidad del motor. La razón que está conectado a esto es para que una vez que el motor está girando, el ventilador se enciende. No hay ninguna necesidad de estar ejecutando el ventilador si el motor no está encendido.
Termopar
Los dos cables del termopar se montará en la parte posterior del controlador de temperatura. El cable azul va en el puerto 3 y el cable rojo va en el puerto 4.
