Paso 1: Diseño Ideas
Permite comenzar hablando sobre el diseño.
Durante el proceso de diseño había algunas propiedades claves que estaba teniendo en cuenta:
-Un recinto que fue tan eficiente su espacio como sea posible
-Capacidad fácil de observar y hacer los ajustes
-Un recinto como herméticas como sea posible para mantener calor y mantenga el polvo a
-Un recinto hermético aún más para el filamento evitar que el filamento convertirse en frágiles cuando se exponen a la humedad
-Por último quería crear un recinto que aumentaron la eficiencia de impresión por ser sonido ergonómicamente, en otras palabras muy fáciles de operar.

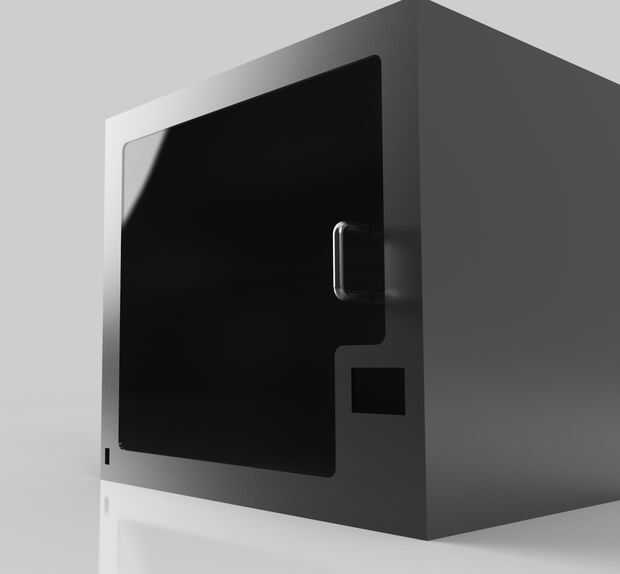

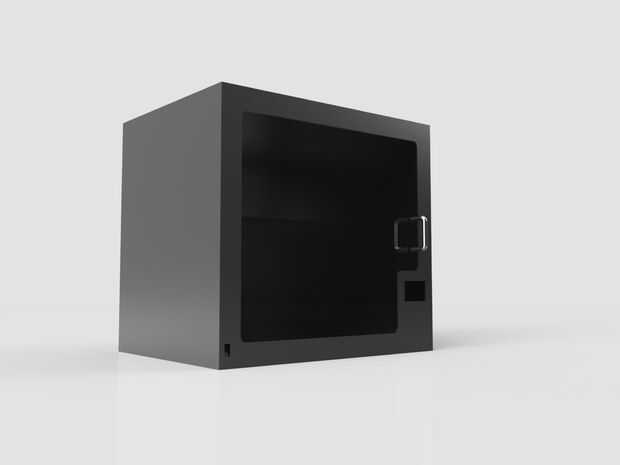

He redactado y representa un diseño con Autodesk 360 de fusión como se ve arriba. Las dimensiones eran apenas un poco más grandes que el marco original de K8200 por lo que podría incluir la alimentación y la electrónica interior. Decidí ir con una caja sólida con un plexiglás puerta/visualización ventana para que impresiones podrían evaluarse sin tener que abrir y bajar la temperatura ambiente del recinto. Hace unos meses reemplacé la electrónica del controlador en mi K8200 con un kit de rampas 1.4 con pantalla LCD por lo que he incluido un área para montar la pantalla así y una ranura para tarjetas SD y áreas múltiples de la entrada del USB. También en la parte inferior izquierda sería un interruptor de alimentación principal. Mientras trabajaba en el diseño me di cuenta de la K8200 dejó un área grande detrás del marco de apoyo del eje Z sin usar y decidió intentar caber en un gabinete separado hermético para el filamento. Las aberturas solas a esta cámara sería una puerta aislada y algunos tubos de PTFE va recto en el extremo caliente extrusora dentro del recinto principal.
