Paso 6: La incorporación de electrónica con piezas impresas
Ahora para la diversión parte! Vestirse para arriba y lo que se vea bien!
Hay 4 principales partes impresas en la caja ahora mismo (junto con otros en la impresora). Aquellos incluyen:
-El marco/soporte para la pantalla LCD y ranura para tarjeta SD
-El soporte para el master ON/OFF interruptor y entrada USB
-Los soportes para sostener una en 1 tubo de aluminio de diámetro para suspender la bobina del filamento
-Una ventilación para evitar que la electrónica más de calefacción

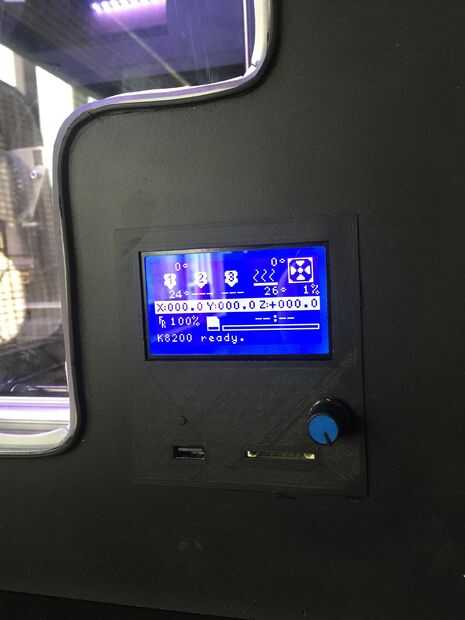

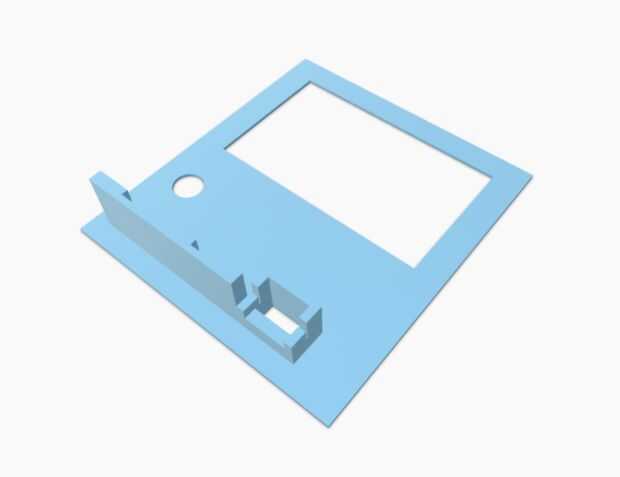

Deja comienzo con las rampas 1.4 LCD y SD car mount.
He tenido que desoldar la ranura para tarjetas SD montada en la parte posterior de la pantalla LCD y agregar extensión cable de cinta para poder montar la ranura en un área accesible debajo de la pantalla LCD. Esto ciertamente no es necesario ver cómo la Junta original en el K8200 no tiene una ranura para tarjeta SD y yo no he utilizado puesto que he tenido disponible. Único beneficio es ser capaz de imprimir sin la ayuda de un ordenador. El perímetro del panel impreso se adhiere a la cara del panel frontal del gabinete.

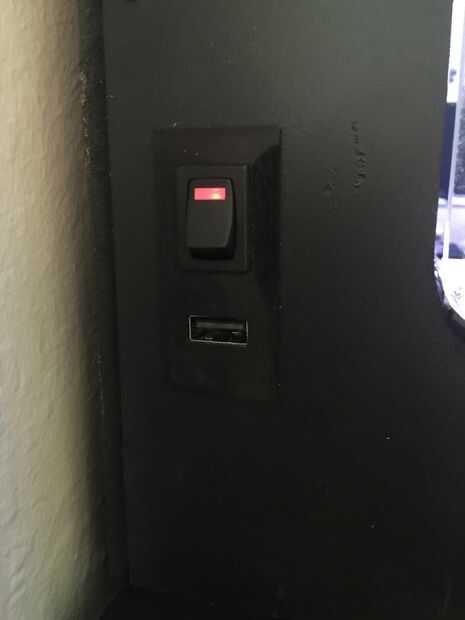

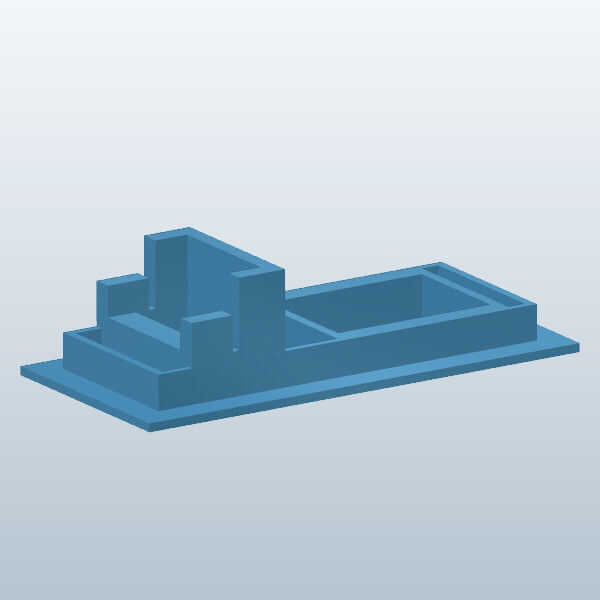

El ON/OFF interruptor y entrada USB
El interruptor de encendido que utiliza interrumpe el cable de carga directamente del tomacorriente antes de llegar a la fuente de alimentación para la impresora. También tiene una 3V LED luz que indica que la fuente de alimentación es de usé un 3.3V regulador a los 12V de la fuente de alimentación para ese indicador. La entrada USB es realmente dos PCB montable en femenino puertos USB conectados entre sí por lo que podría tener un cable USB que viene en y también un cable usb simple va de la toma a la 1.4 de rampas.

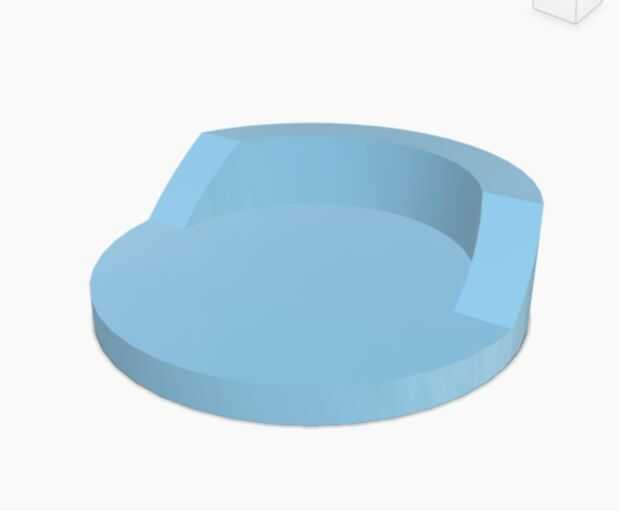

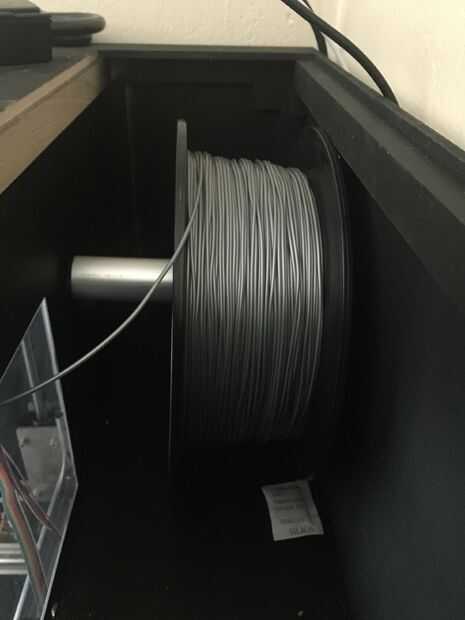

Los soportes de bobina
Estas son piezas muy simples. Utilice a algún tipo de pegamento fuerte para montar dentro del compartimiento del filamento.

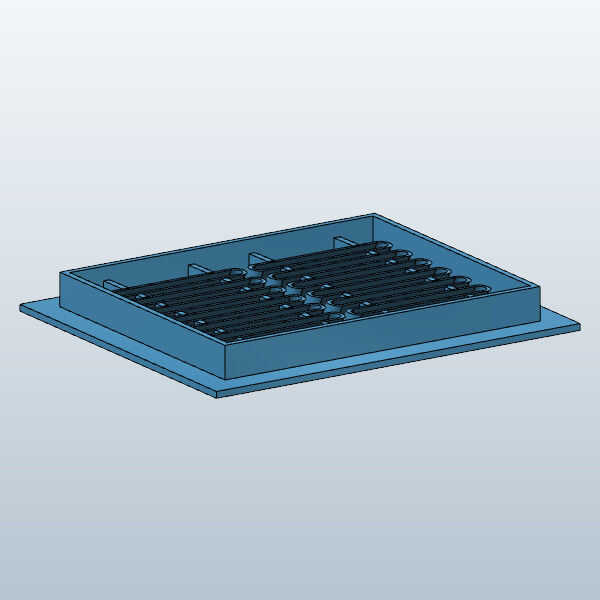

La rejilla de ventilación

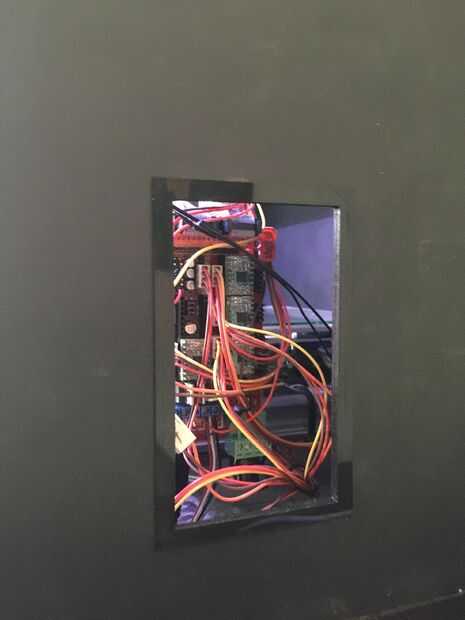

En la imagen de aquí la ventilación no está encendido, sólo un marco abierto para el orificio de ventilación poder acceder fácilmente a la electrónica. Va a correr los cables de mi fuente de alimentación de 12v 30a del ventilador de salida que responde a la temperatura para que un ventilador de 60 x 60 m funcionará cuando la temperatura de suministro de energía es demasiado alta.
Última pieza de la electrónica que necesita ser instalado es cualquier tipo de luces para iluminar el interior del recinto. Como dije en la sección de materiales de construcción, decidí ir con una tira de LED de luz con un controlador de 12V que se nutre directamente de la fuente de alimentación así como golpeas al maestro interruptor ON/OFF el funcionamiento interno de las impresoras se ilumina muy bien. Un beneficio de tener la tira de LEDs es que teniendo un arreglo de discos elimina sombras y dispersa el luz bien alrededor de la caja entera.
