Impresora 3D extrusión caliente extremo actualización (4 / 8 paso)

Paso 4: Montaje del extrusor de Bowden

La extrusora de Bowden no viene con las instrucciones cuando compró en amazon, sin embargo el vendedor ha proporcionado una pequeña serie de fotos que reimprime la Asamblea en la página de amazon. Porque estas instrucciones eran difíciles de encontrar y aún difícil de entender que le proporcionará una rápida puesta al día o a la Asamblea de accionamiento de extrusora.

-ANTES DE LA CONSTRUCCIÓN-

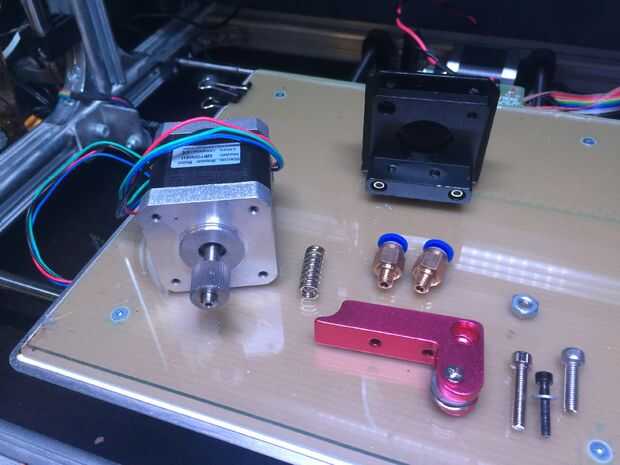

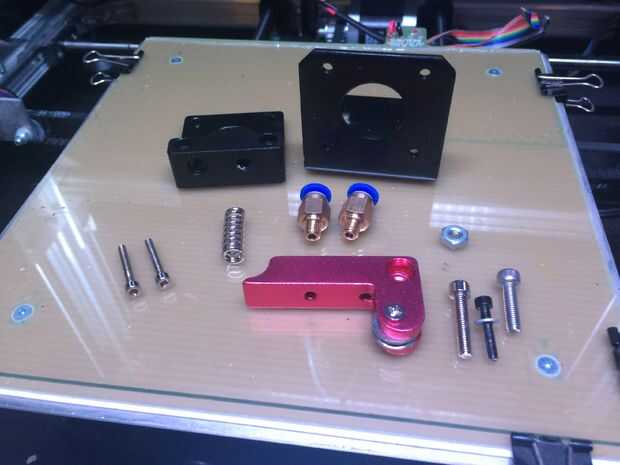

Asegúrese de que recibir todas las piezas necesarias. Tuve que añadir una tuerca a lo que se dio en el envío para el resorte de ajuste.

La Amazonia Bowden extrusora que tengo enlace para no incluir el motor de pasos NEMA 17 necesario pero los pasos de estirador de K8200 original encajarán y funcionarán perfectamente bien. Debe quitar de la extrusora original o comprar uno nuevo por separado.

-LA CONSTRUCCIÓN-

1. * Nota importante para ahorrar tiempo * Este paso es la Asamblea de la extrusora de Bowden como una herramienta para todos los que lo comprado, independientemente de la posibilidad de algunos podrían siguiendo bastante de cerca a los otros pasos y utilizando el soporte impreso. Si usted está usando el soporte impreso que se necesita para montar el soporte de metal negro en el soporte impreso antes de ensamblar la extrusora. El motor paso a paso consigue en el camino de los pernos de montaje si lo monta previo. A su Asamblea de extrusora regularmente programada.

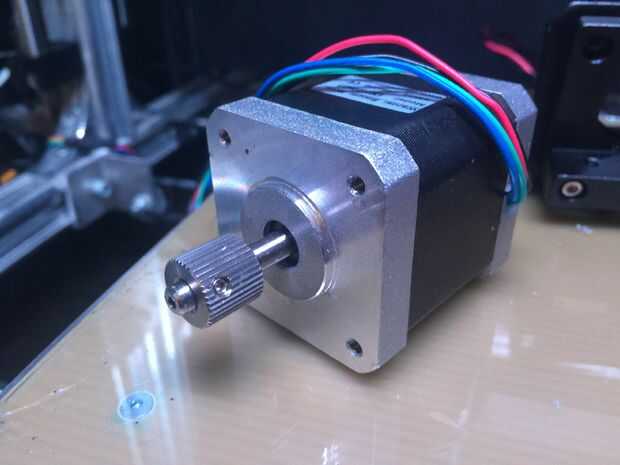

2. Primero conecte el estirador del conductor alimentador engranaje al eje motor de la NEMA 17, dejando unos 2-3mm del eje fuera pasado el engranaje.

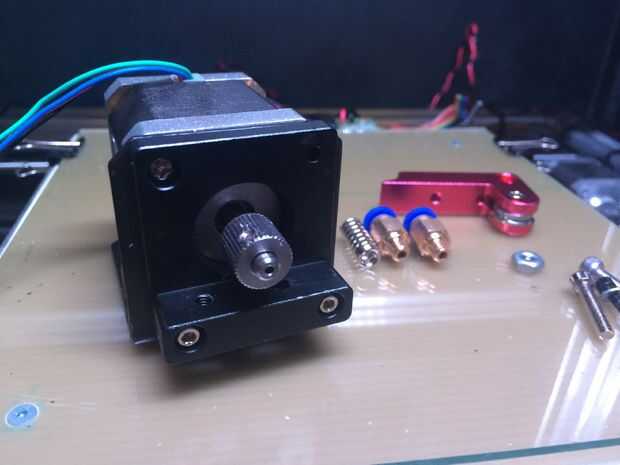

3. Añadir la segunda pieza de metal negro en el soporte como se muestra en las fotos incluidas y utilice los tornillos pequeños para fijar el motor a las piezas del soporte en 3 de los 4 agujeros. El orificio superior derecho se utilizará para sostener la parte ajustable de resorte.
4. Coloque la rueda en el aluminio sin apretar para evitar que mucha fricción de la rueda.
5. Utilizando otro tornillo con una arandela Fije el Ajustador de tensión de aluminio al marco principal para que la rueda esté en contacto con el engranaje del alimentador.
6. Inserte dos pernos más grandes en los dos orificios que se convertirá en el ajuste de la tensión.
7. La tuerca en el perno inferior y añadir la primavera entre los dos.

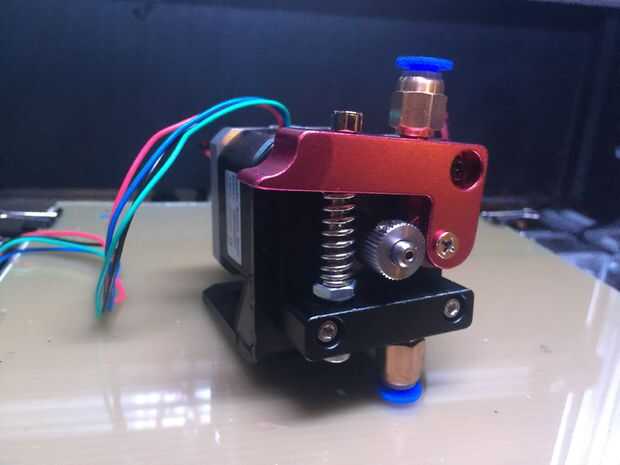

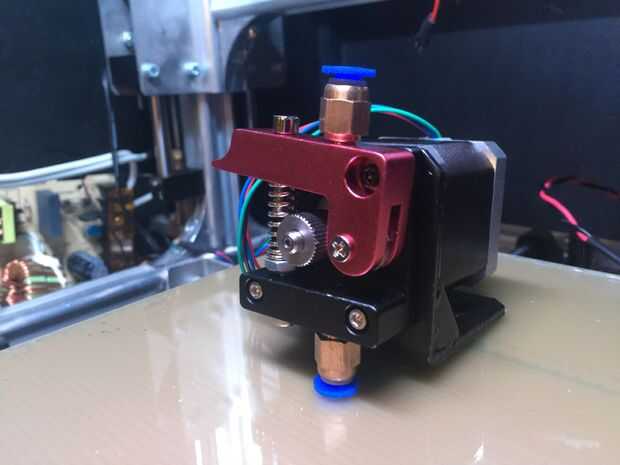

8. Por último Conecte las dos tomas PTFE a la parte superior e inferior de la extrusora de Bowden.
