Paso 7: Montaje para la impresora y cableado
Este paso también es muy simple, que la intensión del diseño de la montura era permitirle retirar el extremo caliente/extrusora para ser fácil y rápido. Había creado un montaje que llevó a cabo solamente el extremo caliente y el extrusor fue montado por separado a la extrusión de aluminio. Esto haría mover estos componentes mucho más difíciles porque como dije antes la mayoría de la extrusora debe ser tomado para llegar a los tornillos de fijación.

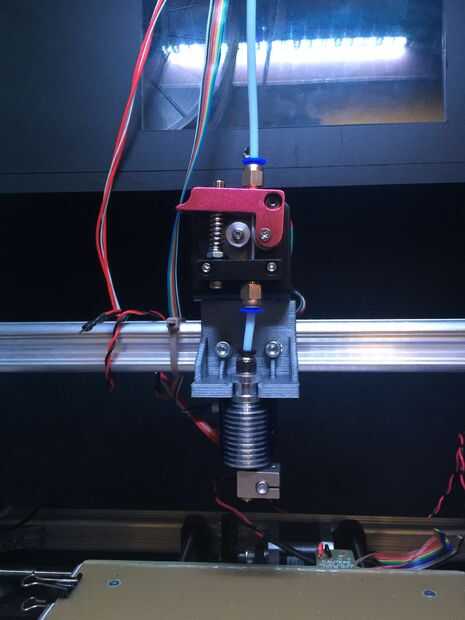

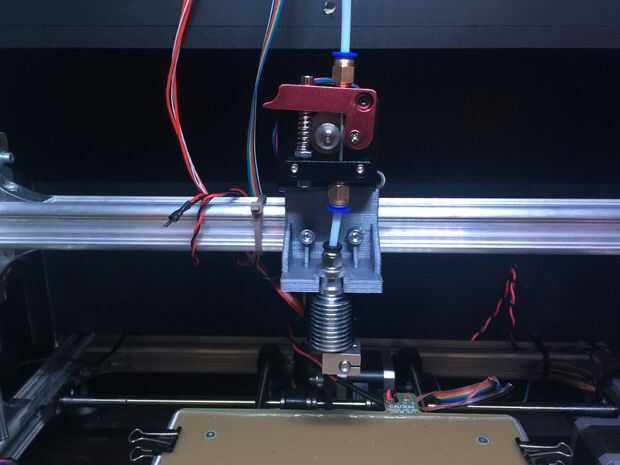

El soporte impreso se monta a z eje que abarca de aluminio extrusionado con el hardware original que era la cabeza de impresora de K8200 montar con. Incluí las arandelas grandes entre el soporte y la viga para una vez más aumentar la rigidez.

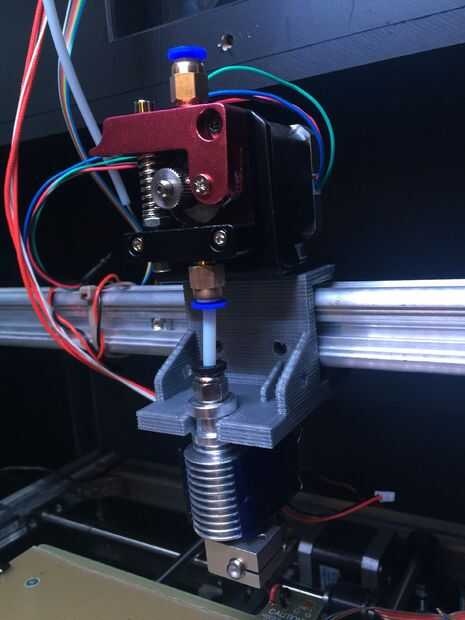

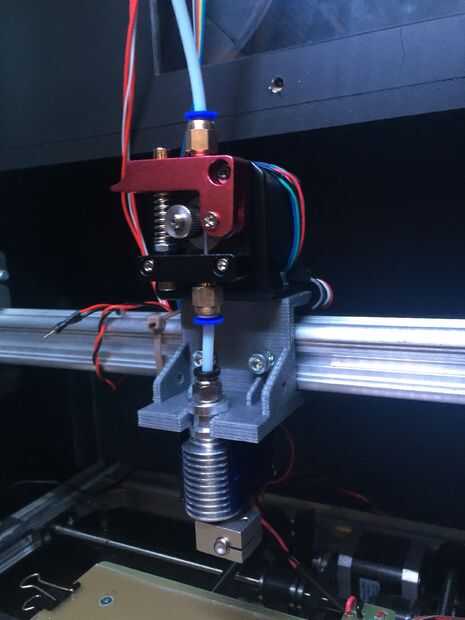

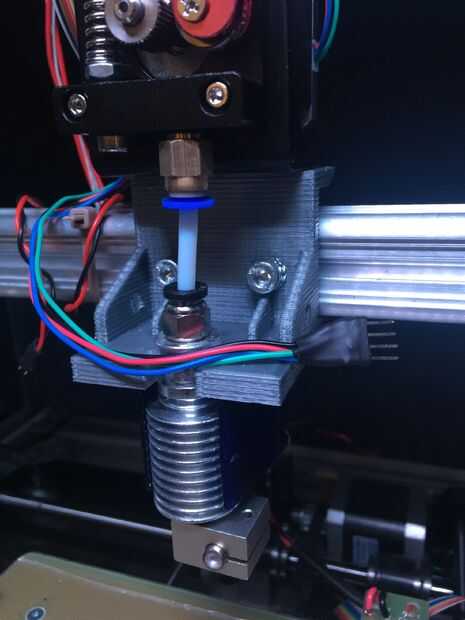

Después de montar básicamente todo nos queda es el cableado de los nuevos componentes. El cableado original hizo el truco lo suficientemente bien como para las piezas originales, pero pensé, en lugar de cableado a las mejoras en los cables de la cinta original se vuelva a conectar la impresora. Principales beneficios de esto sería usar cable de calibre más pesado para permitir más corriente fluya para que temperatura gana mientras que la preparación sería mucho más rápido. También va junto con el diseño de tener la cabeza de impresión fácilmente extraíble quería cable conectores en proximidad cercana al hardware de impresión. Como se puede ver en las fotos el motor de pasos de estirador y thermosistor utilizan los cables de la cinta original, pero el elemento térmico está conectado directamente a la Junta de rampas con el cable protegido termal que viene con el V6 de E3D.
El ventilador de la dispersión de calor en el V6 E3D tienen que constantemente estar en cuando el extremo caliente. Mi primera idea era empalmar en la energía del elemento de calor, en un intento de tener el ventilador en cualquier momento el calor es en. Esto no funciona porque una vez que la extrusora alcanza su temperatura la potencia que se entrega a él cae dramáticamente y no el ventilador de la energía, por lo tanto el ventilador sólo estaría en operación como el extremo caliente se está calentando. Decidí conectar el ventilador directamente a la fuente de alimentación, que en mi recinto, está conectado a un maestro interruptor ON/OFF. El ventilador funciona como funciona la impresora que trabaja bien para mí.
