Paso 5: Reunir los componentes de mayor
En este paso vamos a acabar el aspecto general mecánico de esta máquina.
-------------------

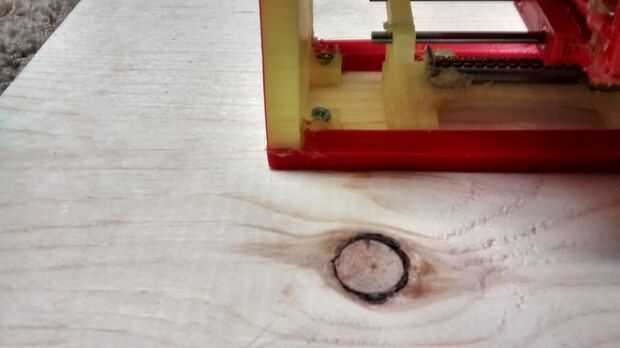

Primero vamos a empezar por montar el conjunto X, Y y cama en la parte superior, sobre la base de madera. No ha diseñado los orificios de montaje en el conjunto X, para que pueda perforar los agujeros para atornillar abajo, o simplemente caliente encolado. Lo más importante es que su piso. y lo más plana posible. Esto es descrita por la primera foto, pero te puedo ayudar si es necesario.
-------------------

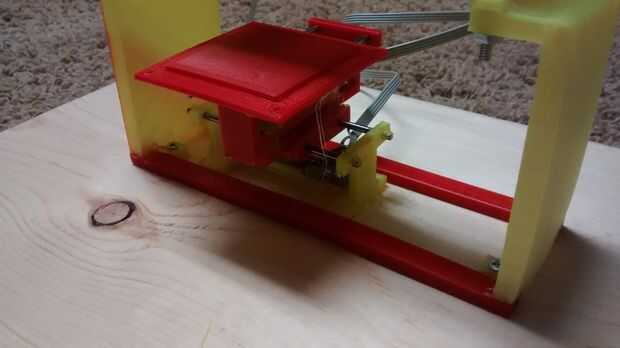

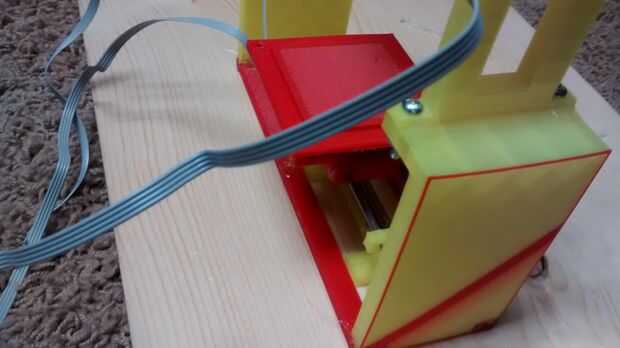

Ahora ataremos el Z conjunto como una sola pieza. Tomar los zancos y utilice los agujeros de montaje y algunos pequeños tornillos para sujetar a la Z-Asamblea. Ahora toma las piezas de las bielas y poner pegamento en los orificios y presionan juntos. dependiendo de qué pegamento usas, puede tienes que dejarla secar un rato. Pegue las bielas en las muescas de los zancos. El segundo dos fotos muestran los tornillos, así como el pegado de las bielas.
-------------------

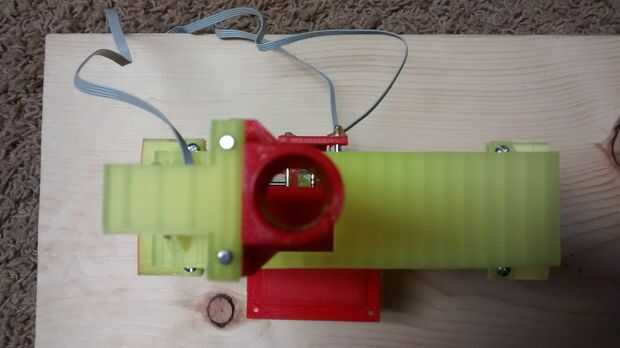

Ahora montamos el conjunto de Z en la Base. Coloque sobre la X y Y y la línea de centro del agujero grande arriba con la esquina de la cama como se ve en la foto. Ahora toma los tornillos y atornillar a la base de madera. Si no tiene tornillos para madera, pegamento caliente justo abajo. Se puede ver en la cuarta foto como el centro del círculo está alineado con la esquina de la cama.
--------------------------------------

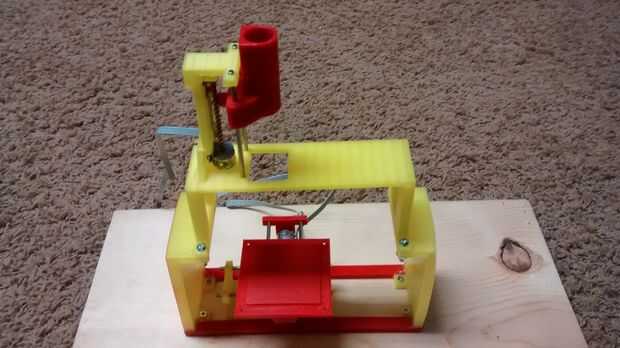

Ahora debería tener un dispositivo con un con un libre movimiento X, Y y Z, como se ve en la última foto en este paso. trate de moverlos con la mano y asegúrese de que se mueven libremente y sin problemas.
