Paso 7: Fijar las piezas de electrónica y cableado
Fijación de la parte electrónica es un elemento esencial ya que debe ser bastante oculto, deben ser fácilmente depurada y menos sucio.

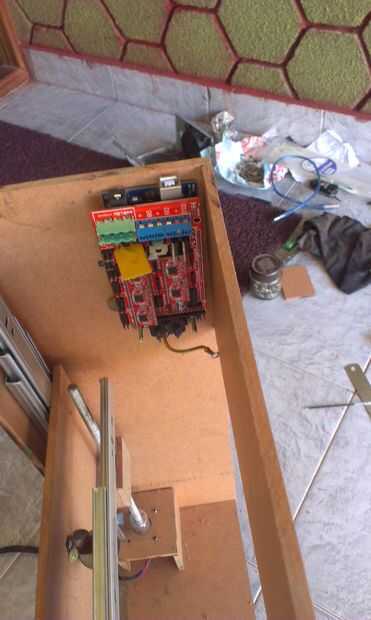

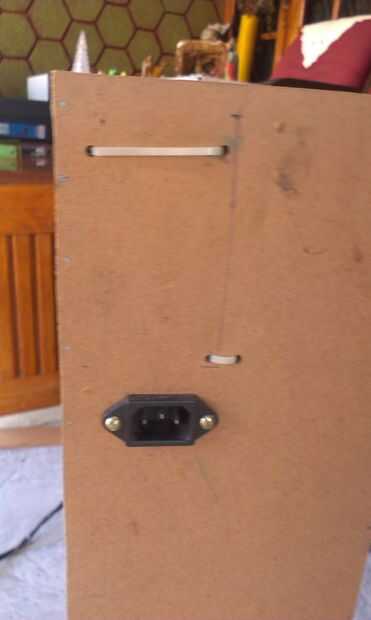

La colocación de rampas, Arduino, conductor del Motor, y se muestra la toma de corriente.

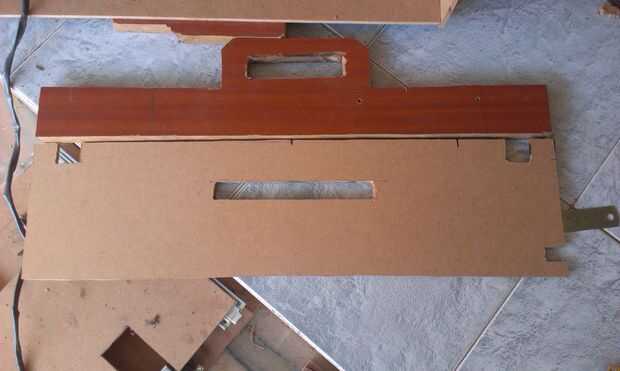

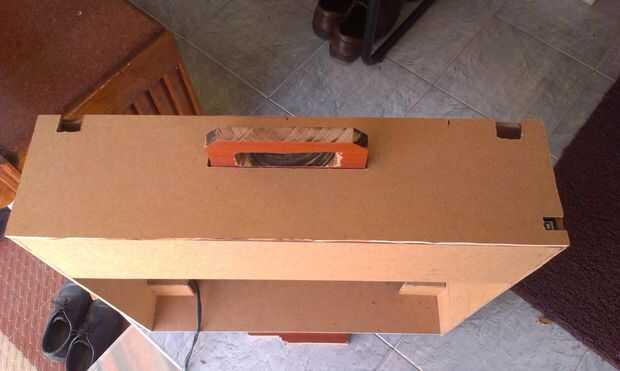

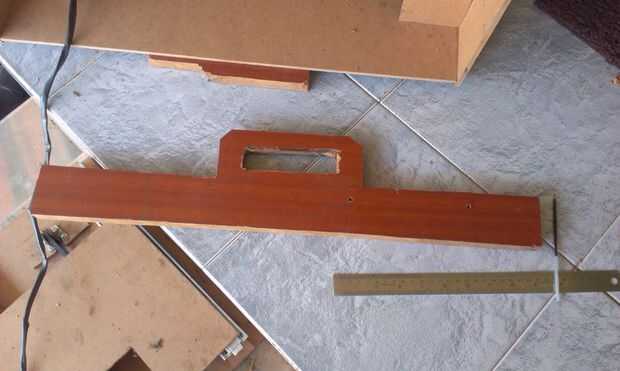

Como portabilidad de la impresora de gran exigencia, se proporciona un asa en la parte superior.
SMPS se coloca en la parte inferior de la impresora. El da cable rojo + 5v, amarillo + 12v y el cable negro es tierra. Para encender el SMPS, el cable verde debe estar en contacto con un cable negro. Así mantenemos un interruptor entre estos dos para encendido y apagado de las SMPS.

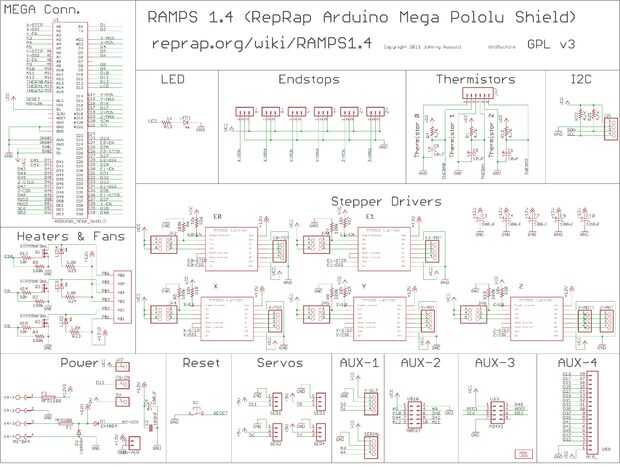

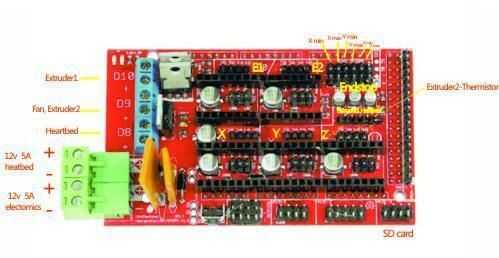

Guía de cableado se da en las fotos.
