Paso 4: Cableado e instalación

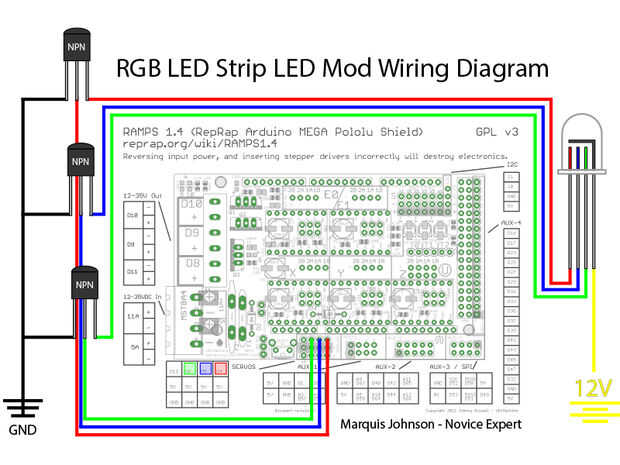

Tengo una foto de un ilustrador crudo dibujo cómo esto es supone para conectarse.

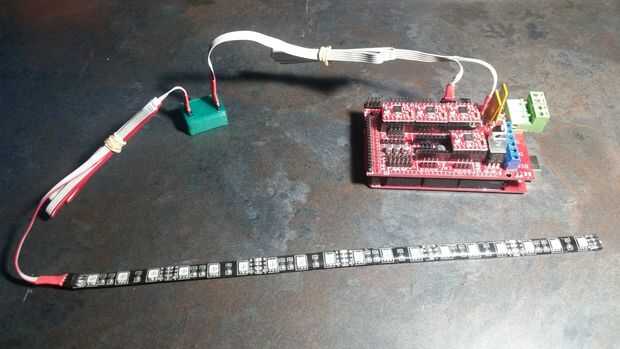

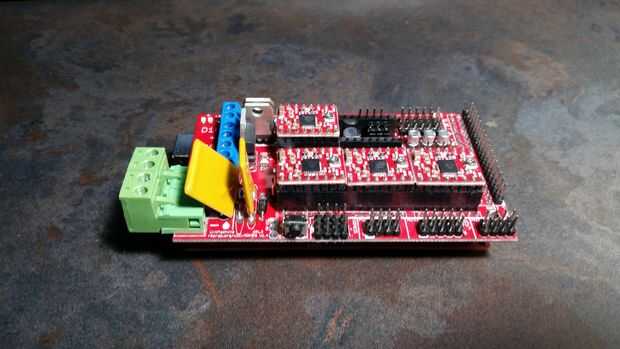

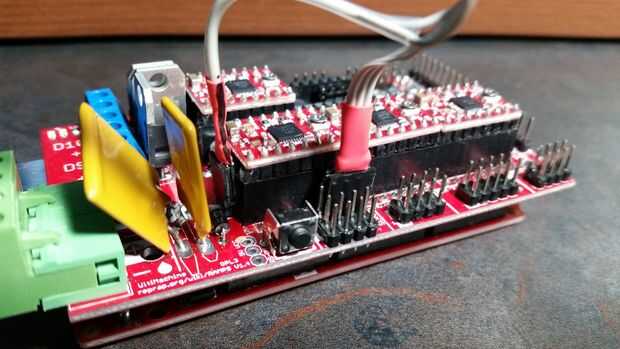

RAMPAS:
Enchufe la cabecera hembra 2 pines del cable trenzado 5 Aux 12v cerca del conductor del eje x. Enchufe el adaptador hembra de 3 pines pines 4,5,6 en el array de pines etiquetados a "servos".

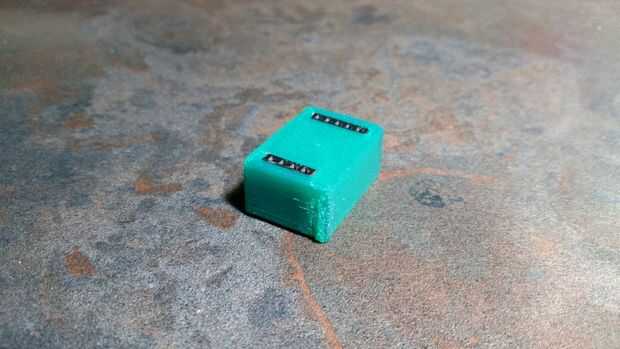

Tablero del transistor:

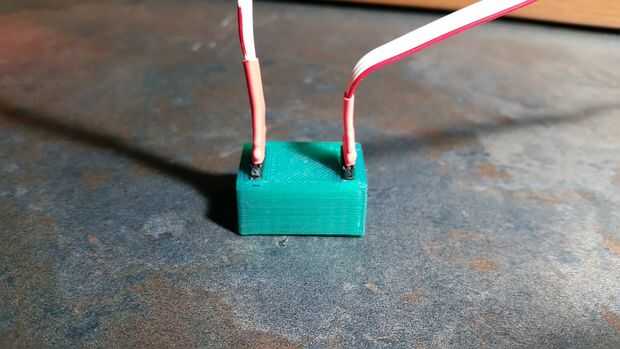

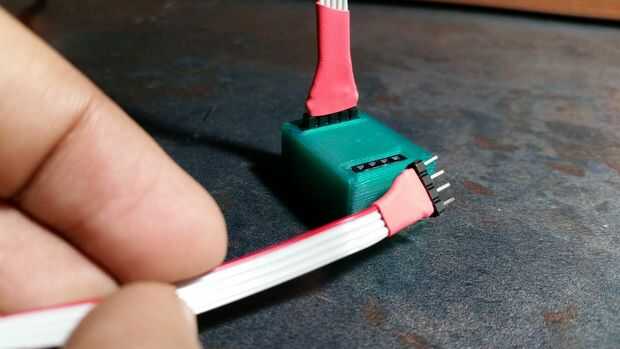

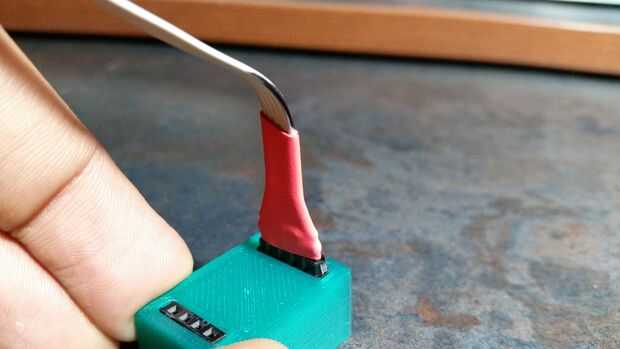

Enchufe el otro extremo del alambre trenzado 5 el extremo hembra de 5 pines de la placa del transistor. Nota: La tierra (negativo) será el único pin que no se alinean con el jefe de 4 pernos. Enchufe el adaptador de 4 pines en el cabezal de 4 pines hembra con el cable rojo, positivo, alineado con el cable positivo del adaptador de 5 pines.

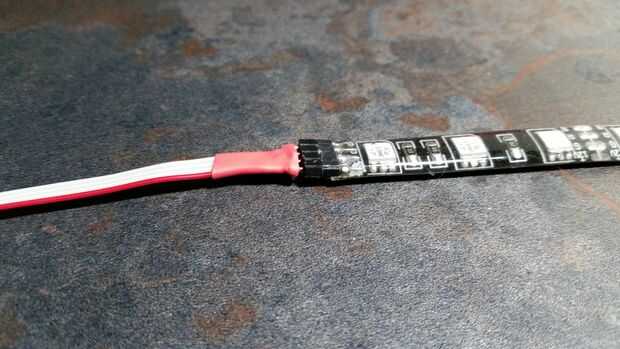

Tira del LED:
Este es fácil. Simplemente enchufe el otro extremo del adaptador de 4 pines 4 pines en la tira de LED. Nota: Hay un lugar que es 12v, asegúrese de que es el extremo positivo del adaptador de 4 pines.
Instalación:
Se pueden instalar si usted ha probado si funciona tu circuito, no te preocupes que colores todavía.

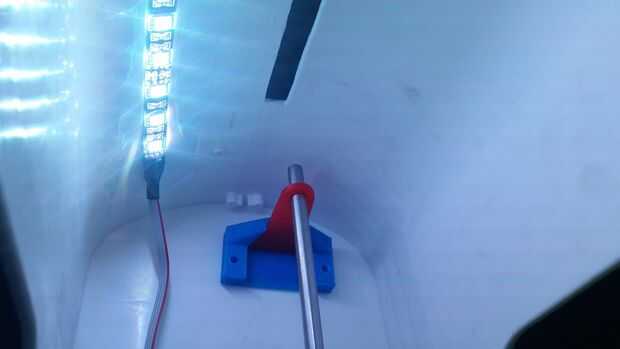

Puede adhesivo de la parte trasera de la tira o utilizar cinta transparente para montar las luces encima de tu impresora. Coloque la caja en algún lugar donde sus componentes móviles no molesten a los circuitos.
