Paso 3: Montaje del marco
Rodamientos de
Antes de ensamblar el marco que usted necesitará instalar el 688 2Z con bridas rodamientos de bolas en el frente, parte posterior, izquierdo y derecho. Tenga cuidado de no presionar los cojinetes adentro demasiado si termina siendo cómodo. Pueden deformarse fácilmente estos cojinetes pequeños hacia la operación realmente fuerte más adelante. Si toma más fuerza que algunos golpes ligeros con un mazo le sugiero usando una Dremel a baja velocidad para ampliar el orificio. Mi router no estaba calibrado correctamente y mis agujeros estaban sobre un milímetro demasiado pequeño para que el Dremel fue clave. Si el agujero termina siendo demasiado grande puede poner un poco de superglue o epoxi en los cojinetes.
LED

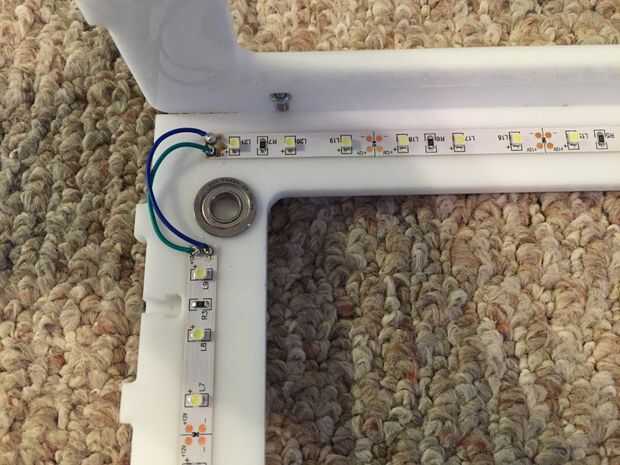

Aplicar las tiras de LED (si quieres usarlos) al panel frontal en 3 segmentos. Tendrás al cable del + a + y - para - con pequeños pedacitos de alambre de conexión. Fui con el blanco frío y se ve muy bien en persona.
Panel del LCD

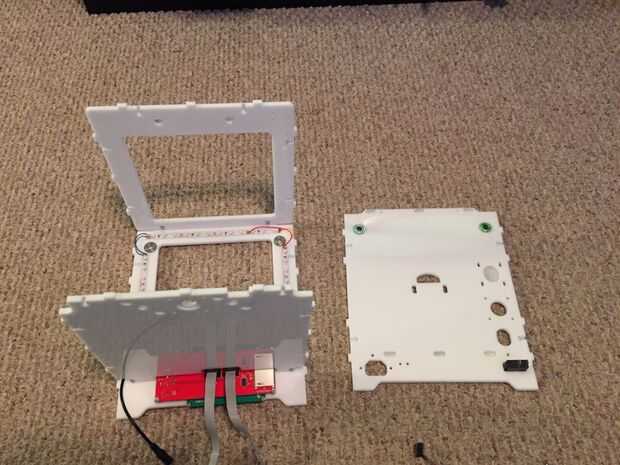

A continuación, usted querrá instalar el controlador inteligente de RepRapDiscount en el panel frontal usando lo 4,5 MM X 10 MM X M3 separadores y 4 tornillos de M3 X 20 y 4 tuercas de M3. Es más fácil hacerlo ahora como esté en el panel inferior puede obtener en el camino. Se dará cuenta de que debido a la forma que he diseñado esta unidad terminé bloquear el acceso a la toma de tarjeta SD. Tenía muchas ganas la pantalla para centrarse en el panel frontal y aspecto similar a la real UltiMaker 2 Go así que esto era la mejor opción. Verás más adelante cómo he añadido un zócalo del SD secundario.
Montaje de la estructura

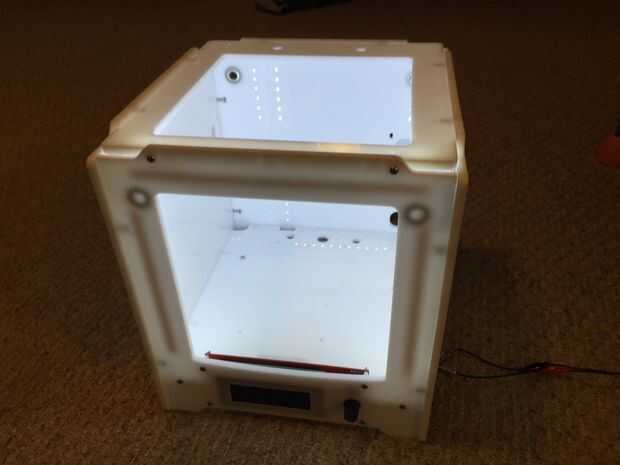

Continuar insertando los paneles superior e inferior en el panel frontal y utilice el botón M3 X 16 tornillos y tuercas para pegarlas. No apriete en exceso como acrílico se puede romper muy fácilmente. El panel posterior es el siguiente, seguido por la izquierda y derecha. Recorrer y verificar que todo esté convenientemente apretado y continuar al siguiente paso.
