Paso 5: Instalación de componentes y eje Z
Motores paso a paso

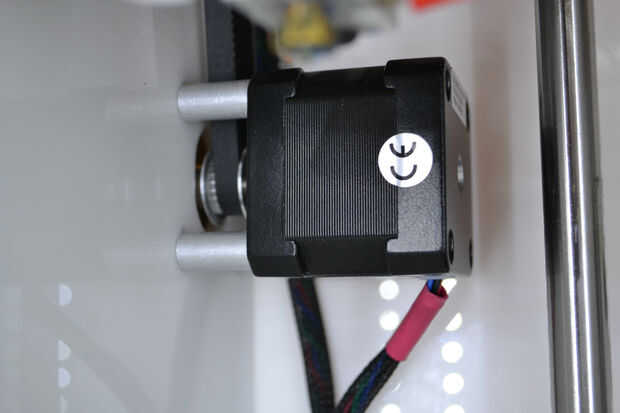

En este punto puede poner la polea 20 dientes de 5MM ID en el eje X e Y como se muestra y envuelva la correa del GT2 de 200MM alrededor de la polea antes de mover a su posición. Motores de pasos de ejes X e Y pueden ser instalados con el 8 MM X 16 MM X M3 separadores, arandelas M3 y M3 X 25 MM tornillos y a la izquierda un poco flojo para un ajuste final más adelante. Asegúrese de que los cables están hacia abajo de la parte inferior de cada paso a paso para hacer cosas que parezcan limpiador más tarde. Pase los cables a través de los orificios de acceso en las esquinas posteriores de la placa inferior. Utilice 4 más M3 X 25MM tornillos y arandelas para sujetar el motor de la extrusora a la Asamblea de la extrusora. Asegúrese de que el tubo de alimentación blanca quede hacia arriba. Ejecutar los cables por el agujero de acceso en la parte inferior de la impresora.
Enchufe e interruptor

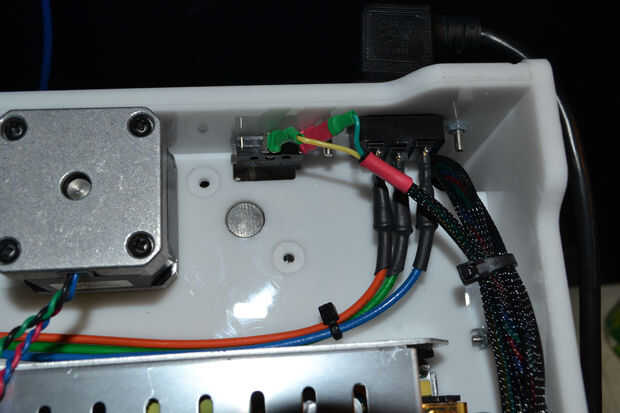

Instale el enchufe de CA utilizando un par de M3 X 16MM tornillos y tuercas. Elegí el pegamento estupendo del interruptor en su lugar como el panel grueso de 1/4" fue un poco demasiado para el interruptor agarrar a con sus dedos la tensión.
Finales de carrera

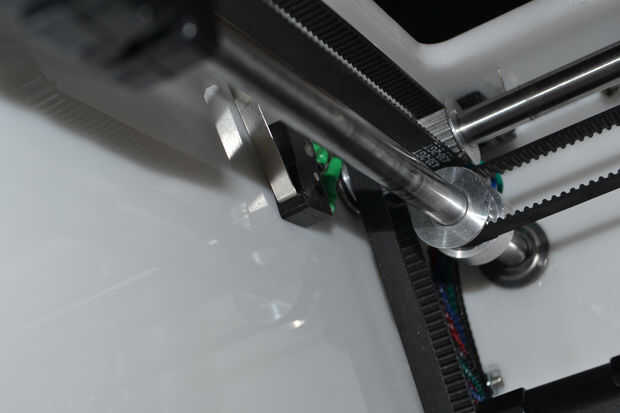

Es más fácil de alambre encima de sus topes antes atornillándolas en su lugar, su posición no es ideal para retoques más tarde. He utilizado terminales de horquilla para sujetar los cables a los topes pero usted puede soldar si quieres. Une los topes X e Y como se muestra y corra los cables a través de los mismos orificios como el paso a paso. Fije el tope de Z en el bajo lado de la placa inferior como se muestra.
Fuente de alimentación

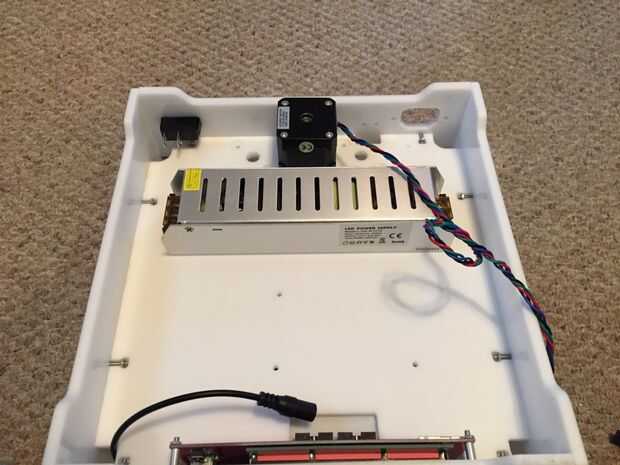

Para ahorrar espacio me fui con una fuente de poder slim 8A. Si prefieres que puedes ir con un ladrillo de alimentación DC externo a la unidad y sólo cambiar los conectores eléctricos. Después de conseguir la fuente de alimentación instalada usted puede atar con alambre en el interruptor de CA y el enchufe a la fuente.
Placa de Arduino Mega/rampas 1.4

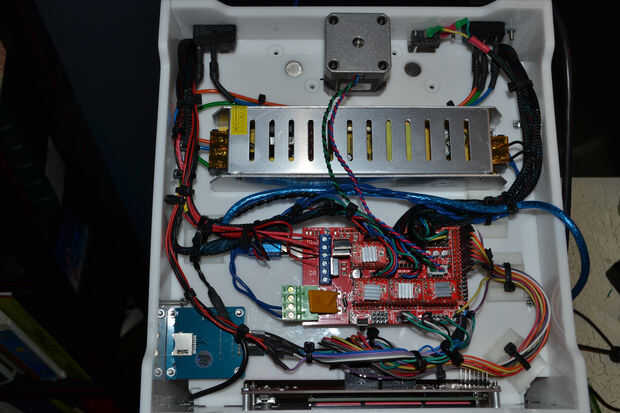

La Mega aproximadamente centrada entre el LCD y la fuente de alimentación y marcar el 2-3 de los agujeros de perno con una pluma o un marcador. Después de taladrar los agujeros hacia fuera con un 1/8" bit adjunto la Junta Mega M3 X 16MM tornillos y tuercas. Entonces puede Deslice la pantalla de 1.4 de rampas en la Mega. En este punto puede alambre del regulador del LCD inteligente RepRapDiscount el 1,4 de rampas ya sea usando el conector inteligente suministrado con la pantalla LCD o como hice con los cables de conector hembra a hembra Dupont. Usted tendrá que utilizar un multímetro el verificar que los pernos en la pantalla LCD que pernos en el tablero de rampas pero sólo me tomó como 3 minutos.
Después de colocar la Junta 1.4 rampas en el Mega, asegúrese de instalar todos los puentes de controlador paso a paso que acompañan a la placa. Esto hará que sus conductores nos 1/16 micro paso a paso que es ideal para la impresión 3D.
Secundaria lector de tarjetas SD (opcional)

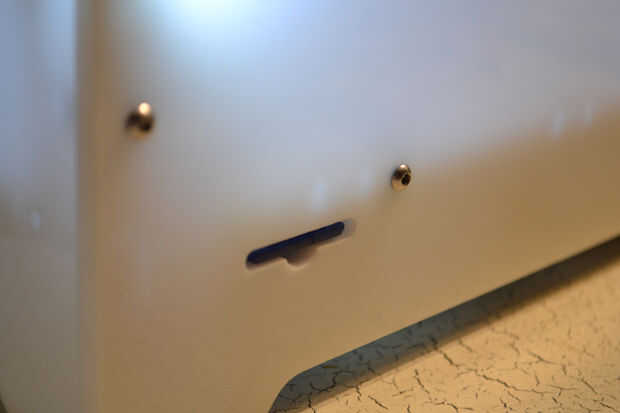

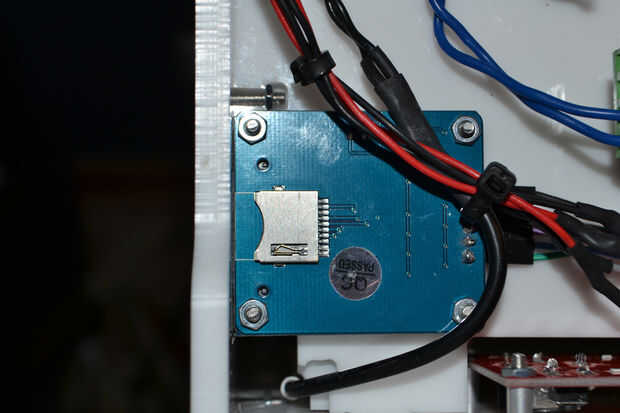

Decidí instalar esta tarjeta SD secundaria (secundaria a una en el tablero de LCD) porque 1) me había bloqueado el acceso al lector de tarjetas de RepRapDiscount LCD inteligente basado en donde quería montar en el panel frontal, y 2) quería mantener la capacidad de imprimir artículos independientes de mi ordenador está conectado. Os adjunto mis 4,5 MM X 8 MM X M3 separadores y M3 X 16MM tornillos y tuercas.
Eje z

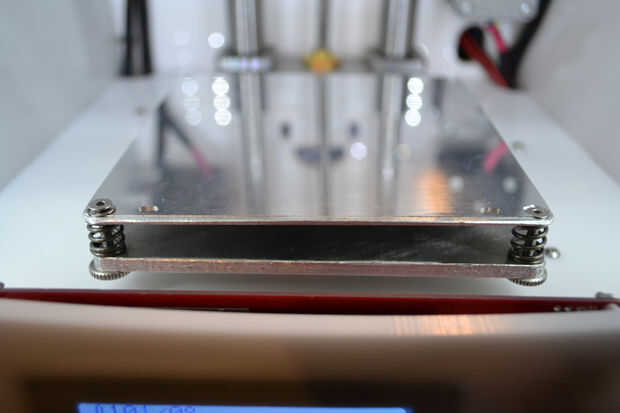

Deslice las varillas de soporte de eje de 12MM diámetro a través de la base de abajo y coloque el eje z en su lugar como subes a través a la parte superior. A continuación querrás instalar el actuador lineal motor paso a paso de eje girando manualmente el eje en la tuerca instalada en la placa de soporte. Cuando suficiente del eje se inserta en la tuerca puede atornillar el motor de pasos del eje z en su lugar con M3 X tornillos de 8MM. Cuando el motor paso a paso está bloqueado en su lugar lentamente debe empezar a apretar los rodamientos lineales y llevar tuerca en su lugar al mover el eje hacia arriba y hacia abajo. Si se une en cualquier momento que se pueden volver a ajustar los componentes. Si usted no puede quitar el enlace eliminar uno de los ejes de apoyo de 12 MM y utilizar un archivo para abrir el orificio ligeramente. Al llegarlo suficientemente grande como para eliminar el enlace a continuación, utilizar epoxi para sostener el eje en posición.
X y Y eje ejes
Usando mis archivos CAD como referencia Deslice los ejes a través de los cojinetes en los paneles laterales e inserte la dentada, carruajes y cinturones como le hago. Asegúrese de que usted también Deslice las correas de los motores paso a paso X e Y. Cuando todo está instalado uso de tensión de correa resortes según sea necesario en cualquiera de las bandas del 4.
