Paso 13: Eje

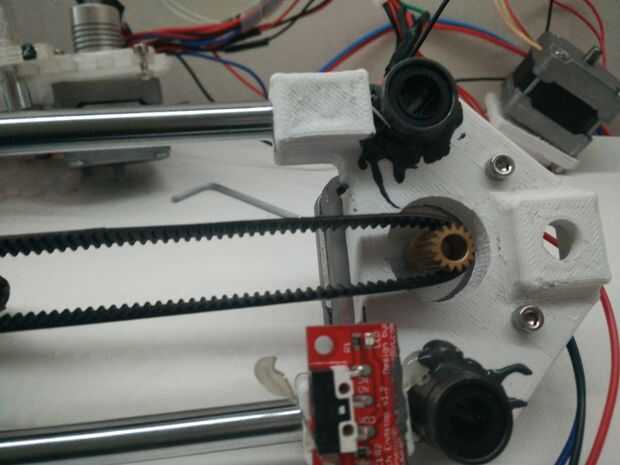

Para hacer el eje Y empezar montando el motor de pasos del eje Y a la parte llamada "última parte del eje de la z" y poner la polea GT2 en el eje del motor y apriete la setscew para fijar el eje. Prensa de montar las barras del eje Y en los agujeros de 8mm en el lado de la parte.

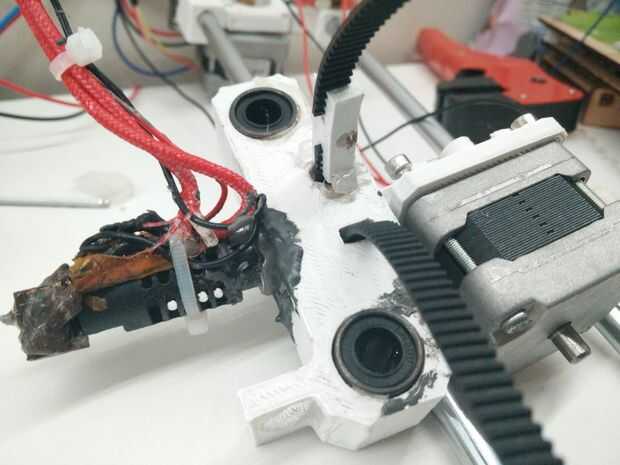

Para el montaje del estirador: Para iniciar el montaje de la extrusora, deslice en los cojinetes de LM8UU en los agujeros del cojinete (los agujeros de 16mm) y use pegamento o JB weld para asegurarse de que no resbalará fuera de lugar. Después de que los cojinetes estén en su lugar, montar la cerámica hotend en el agujero en la parte inferior de la parte impresa 3D y utilizar otra vez JB weld para fijarla en.

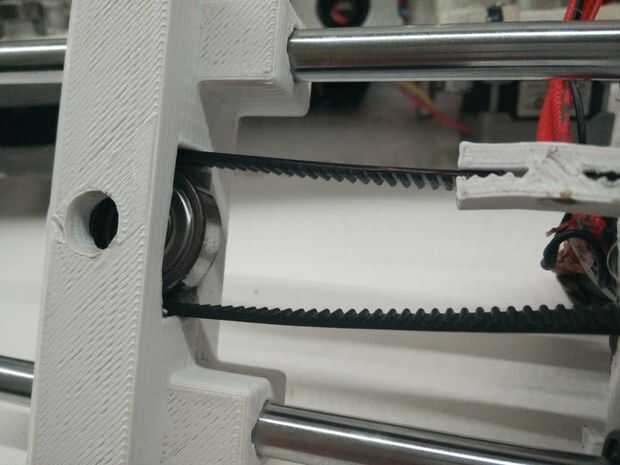

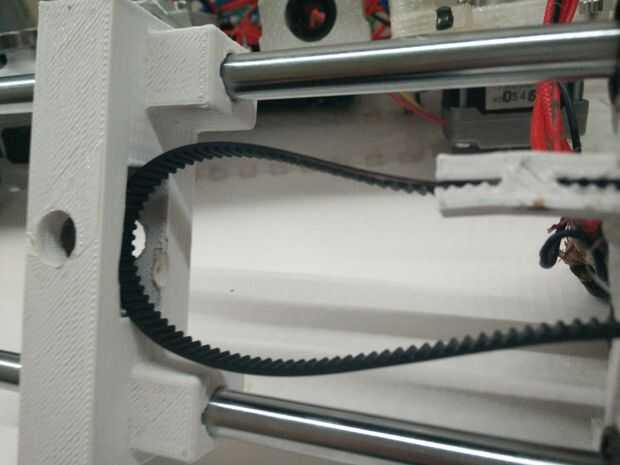

Continuar con el resto del eje Y: Deslice los rodamientos de la montura de la extrusora a través de las barras de la "última z eje parte" y deslice la "última Y tapa" sobre las varillas lisas Y eje. Ahora ajuste el cinturón de GT2 por los agujeros rectangulares en el Monte de la extrusora. Luego, libremente ajuste el extremo de la correa de GT2 a través del agujero rectangular en la parte posterior de la "última y eje tapa". Finalmente añadir los rodamientos 608zz en el orificio rectangular y poner el ontop de conjunto de las barras roscadas de eje de Z, asegurándose de que uno de los vástagos roscados pasa a través de los rodamientos 608zz. Ahora usted puede Agregar el tope del eje Y, actualmente no tengo un montaje pues así lo tendrá a pegamento solo asegurándose de que se encaje cuando la Asamblea de la extrusora está en su punto mínimo.
