Paso 2: Extrusora Chocolate
Después de la opción usar una jeringa, la primera cosa a hacer era derretir chocolate. Y crear algunos objetos 3D sin una impresora. Después de algunas pruebas, me di cuenta, que necesitamos algo de presión para conseguir el chocolate perfectamente fuera de la jeringa.
Traté de mantener la primera versión de la extrusora tan simple como sea posible. Por eso he creado un diseño sin engranajes LEGO. Estos pueden romperse fácilmente en cuanto el chocolate empieza a solidificar.
No hay ningún tope en la extrusora. El diseño de la impresión no debería tener más contenido de 20 ml. Después de la jeringa estará vacía, con los steppers sigue moviendo. Durante la impresión es, mejor cerca de la impresora.
Sin embargo, el diseño elegido es escalable. Es posible utilizar una jeringa más grande. La desventaja de esto son los gastos. Una cuesta de jeringa de 20 ml alrededor de € 0,25. Una versión de 60 ml cuesta un múltiplo del mismo.
Material necesario para el estirador
- LEGO
- 1 x 12 voltios del ventilador 6 x 6 centímetros
- 4 x pernos y tuercas (m4 x 40mm)
- 2 x motores PAP Nema (42BYGHM809)
- 4 x motor eje z con alambre de M5.
- 2 x varilla roscada M5 (20 cm)
- 12 x tornillos M3 (para motor de pasos Nema y acoplamiento motor)
- jeringas de 20 ml
Instrucciones de construcción

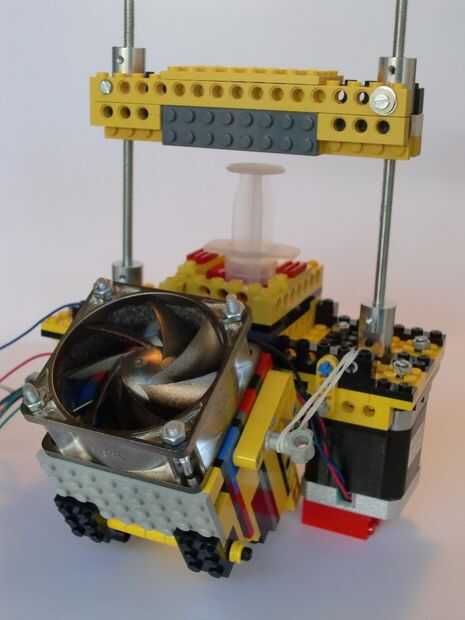

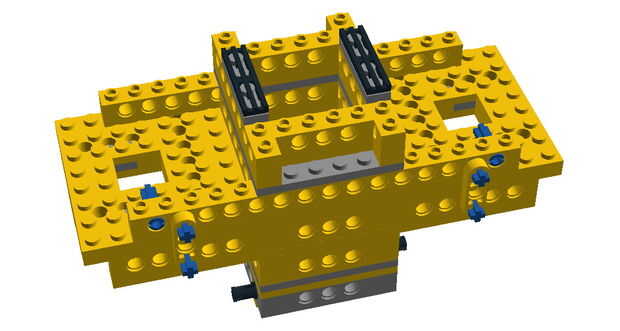

Construir las piezas LEGO según las instrucciones (creadas con LEGO Digital Designer). Hay tres partes. La extrusora, palanca de presión y el conducto del ventilador (el último es opcional, pero el chocolate solidifica menos rápidamente).

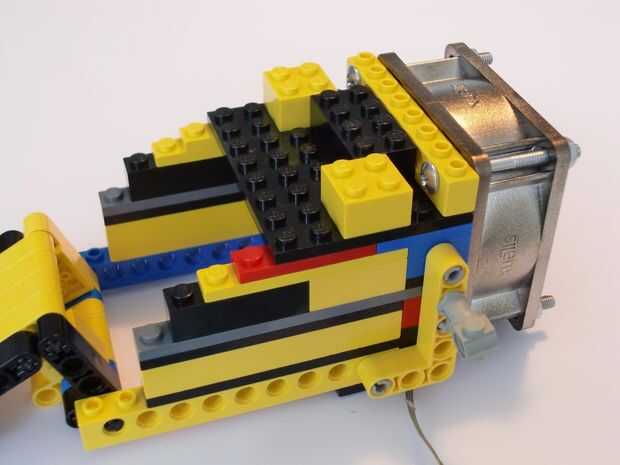

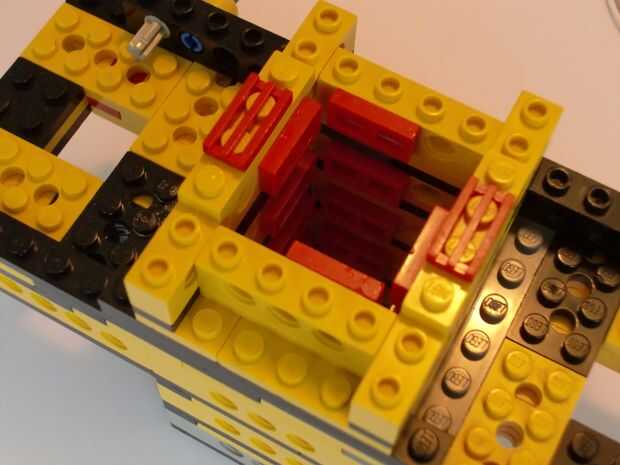

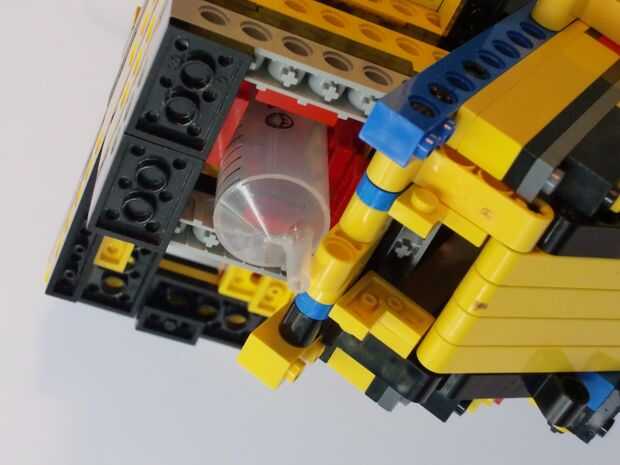

Asegúrese de que la jeringa se ajusta firmemente en el estirador. La jeringa no debe mover mientras se alimenta el chocolate. Ver las placas/bloques de rojo en el cuadro 5. Fije el ventilador al conducto de ventilador con tornillos y tuercas. Luego fíjela a la extrusora (utilizando los dos pernos de negro en el interior de los conductos del ventilador). Asegúrese de que el flujo de aire no fluya más allá del extremo de la jeringa. O conseguir estorbada.

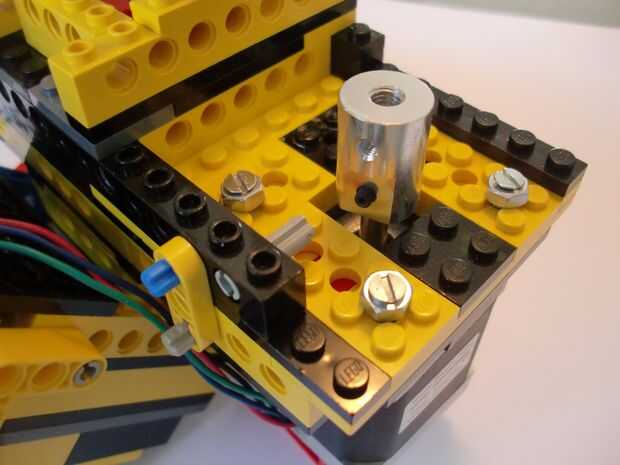

Fijar ambos motores Nema con tornillos m3 y m5 motor acoplamientos (con rosca m5) en ambos motores.

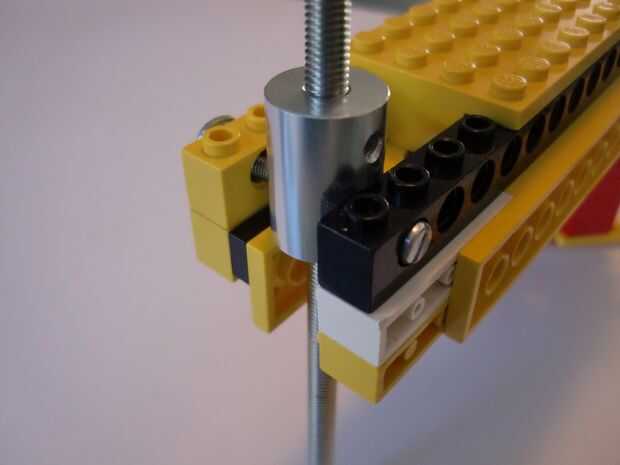

El mismo motor acoplamientos se utilizan para la palanca de presión. Estos se unen con tornillos m3. Asegúrese de que no se atascan las varillas de rosca M5. Finalmente, después de colocar una jeringa, puede fijarse el nivel de presión a los steppers de Nema.
Ahora tenemos un extrusor de chocolate. El siguiente paso es fijarlo a la impresora, y modificar el firmware de la impresora.
