Paso 3: Crear una modo patrón PNG pila
Instructable * de MaddyMaxey se muestra cómo crear un archivo de datos de impresión (modo de vídeo) de una pila de archivos PNG que representan imágenes. El procedimiento de un archivo de modo de patrón es muy similar. Como se mencionó en el paso anterior, las únicas diferencias están en el tamaño de las imágenes y la necesidad de agregar la configuración de "UsePatternMode".

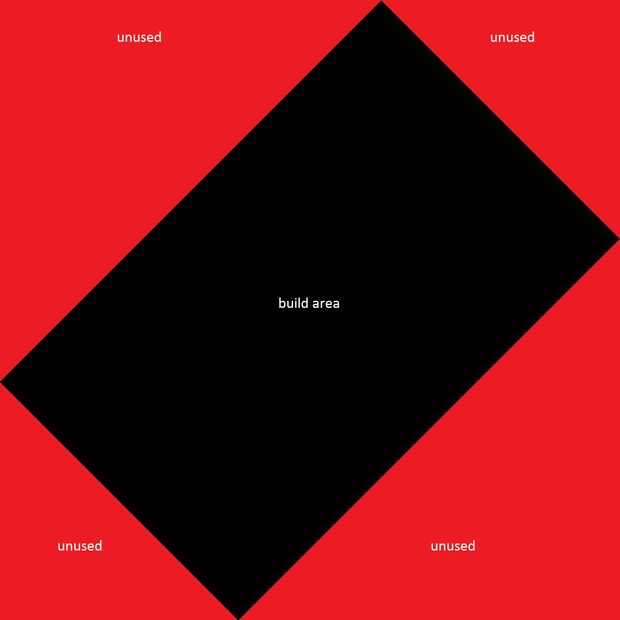

Sin embargo, solamente una porción de las 1482 x 1482 imágenes realmente se utilizará. Esa parte es el rectángulo negro en el centro de la primera imagen de arriba. Las regiones en rojo se omitirán en el modo de patrón. Mientras que ese rectángulo es a un ángulo de 45° a los lados de la imagen, en formato impreso se alineará con área de construcción de Ember. Así que cualquier cosa que desea imprimir en modo de patrón debe caber dentro de ese rectángulo. (El "modo plantilla images.zip del patrón" adjunto contiene esta imagen en formato PNG, en su resolución original).
Si ya tienes una pila de archivos PNG de 1280 x 800 que ha creado para su uso en modo de vídeo, usted puede prepararse para modo de patrón de les relleno a 1482 x 1482. El esbozo adjunto de procesamiento tendrá imágenes (.png slice_N, donde N empieza con 1 el nombre) de una subcarpeta llamada "/ de entrada", cojín a 1482 x 1482 y guarde los resultados en una subcarpeta llamada "/ salir".

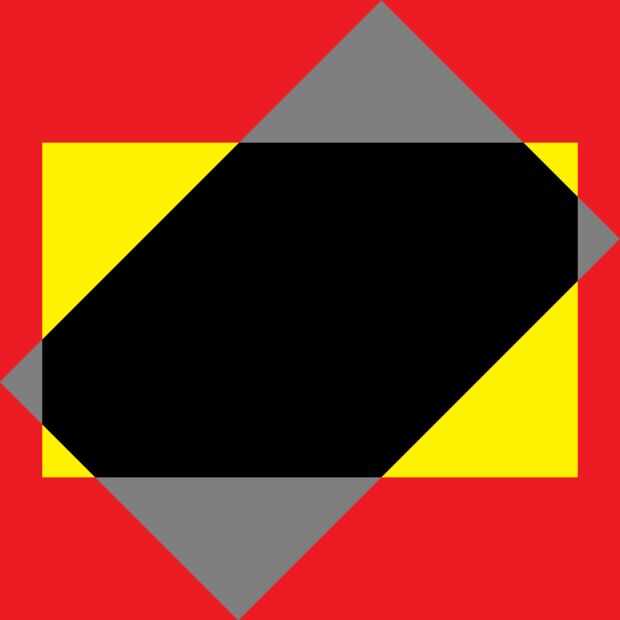

Sin embargo, es importante tener en cuenta que simplemente relleno de imágenes modo de vídeo de 1280 x 800 x 1482 1482 excluye a algunas partes de sus originales rodajas: las partes se muestra en amarillo en la segunda imagen de arriba no se imprimirán. Así que si usted quiere tomar ventaja de la zona de generación completo en modo de patrón, usted tiene que tener su uso PNGs el rectángulo negro completo se muestra en la primera imagen.
Puede Agregar la configuración de "UsePatternMode" cerca del final del archivo printsettings como esta:
... "ModelZLiftMicrons": 1000, "UsePatternMode": 1, "RotateHomeOnApproach": 0 } }
* Tenga en cuenta que Ember ahora le permite poner su rebanada PNGs y printsettings el archivo en un archivo .zip , que puede ser más fácil que crear un. tar.gz archivo.
