Paso 2: Cableado y Assebling

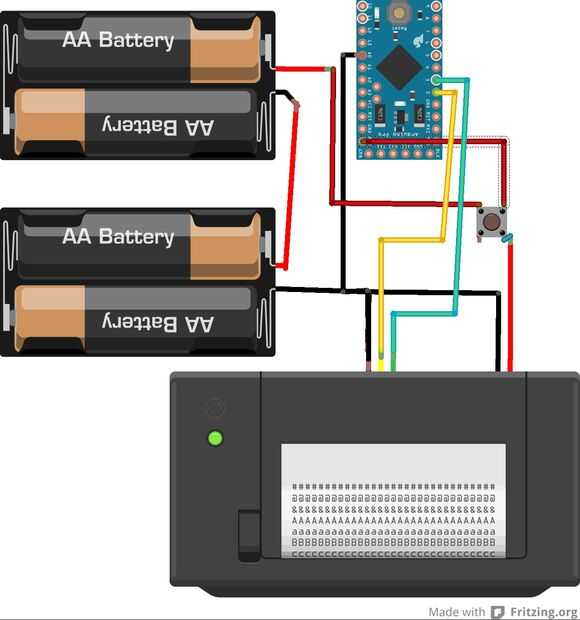

Conectar el Mini Pro y la impresora térmica como se muestra en el diagrama anterior.
Básicamente, la impresora tiene 3 conexiones para Arduino - RX, TX y GND. RX y TX se utilizan para la comunicación serial y en la RX de código está conectado al pin 3 y TX al pin 2. GND es importante para que exista un terreno común en todo.

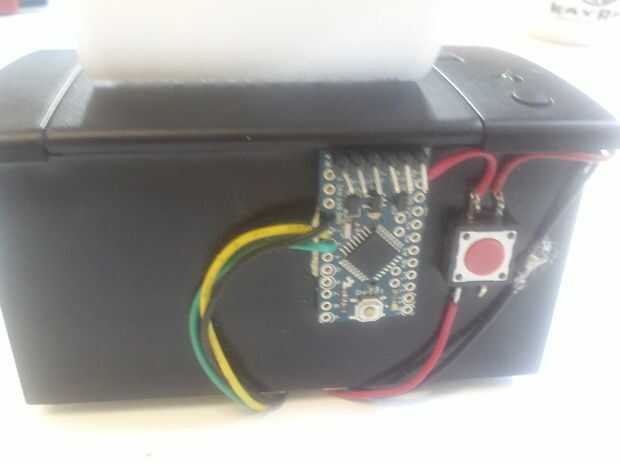

El botón está conectado de tal manera que cuando se conecta el aproximadamente 6V de las baterías a la entrada de primas del Arduino y el Vin de la impresora. Esta configuración ayuda a prolongar la vida útil de la batería porque no hay ningún poder dibujado alguno cuando la impresora está apagada. Sin embargo, significa que usted tendrá que mantener pulsado el botón durante la duración de la impresión.
