Paso 2: Hacer todo el cableado y montaje de la caja

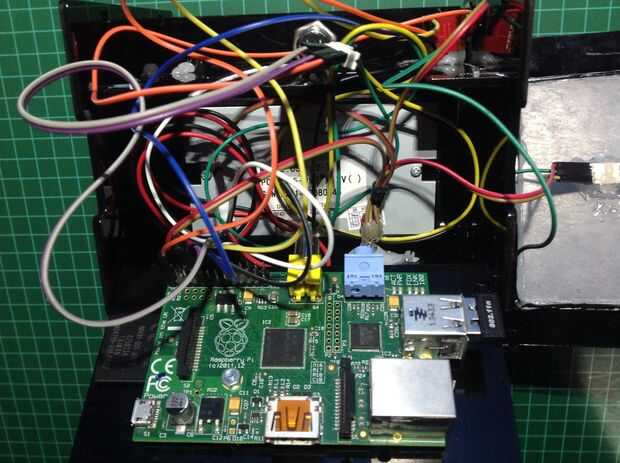

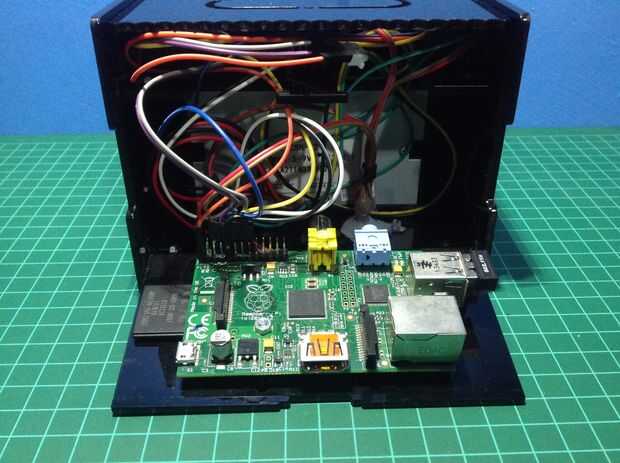

Ahora es el momento para hacer las conexiones, te recomiendo montar el caso primero pero sin la placa frontal (uno con la nube). El cableado es el siguiente:

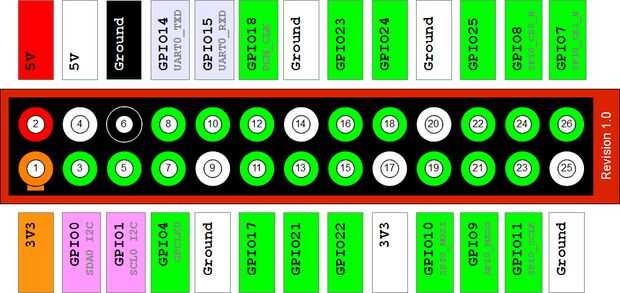

- Frambueso pin 1 -> pin de LV (baja tensión) en la palanca de cambios de nivel.
- Frambuesa pin 2 -> 5v desde el conector de barril.
- Frambuesa pin 6 -> GND en el conector de barril.
- Frambuesa pin 8 -> impresora RX (cable amarillo).
- Frambuesa pin 9 -> botón común terminal.
- Frambuesa pin 10 -> nivel desplazador RXO (salida de rx)
- Frambuesa pin 12 -> nivel desplazador TXI (entrada de tx)
- Frambuesa pin 14 -> logic GND (el cable de gnd que es con rx y tx de la impresora) de la impresora.
- Frambuesa pin 16 -> botón normalmente abierto terminal.
- Desplazador del nivel TXO -> entrada de señal de Neopixel.
- Desplazador del nivel RXI -> impresora TX (cable verde).
- Desplazador del nivel HV -> 5v desde el conector de barril.
- Nivel desplazador GND -> GND en el conector de barril.
- Neopixel GND -> GND en el conector de barril.
- Neopixel Vin -> 5v desde el conector de barril.
- Impresora Vin -> 5v desde el conector de barril.
- Impresora GND -> GND en el conector de barril.

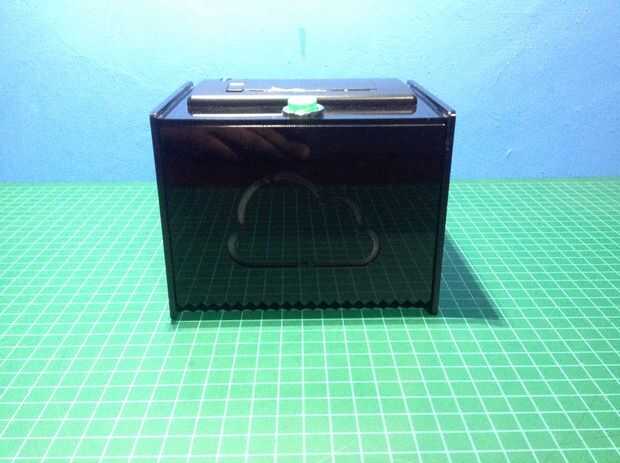

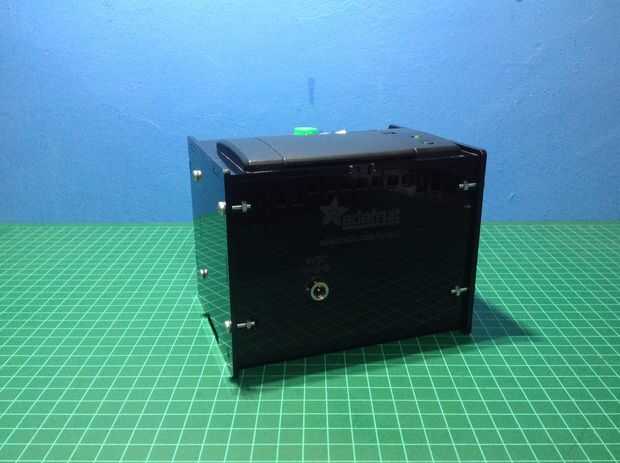

Y eso es todo, doble Compruebe las conexiones y asegúrese de que todo esté correcto. Cuando termine de pone la placa frontal de la impresora y apretados los tornillos. Pegué un acrílico blanco en la parte posterior de la nube y les neopixel, por lo que la nube entera tiene una luz de fondo con el neopixel.
