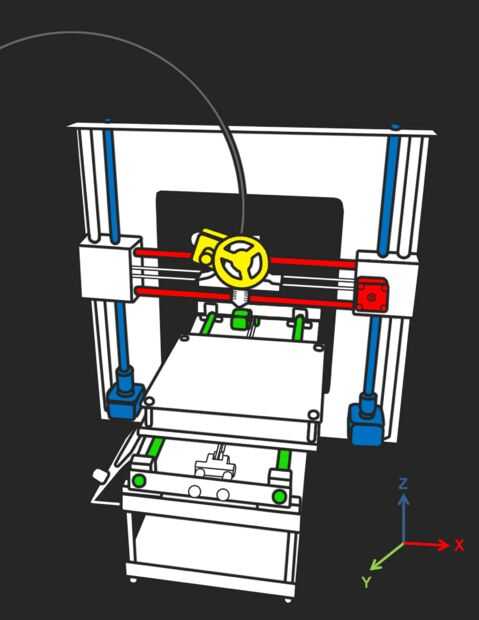

Paso 3: La estructura mecánica

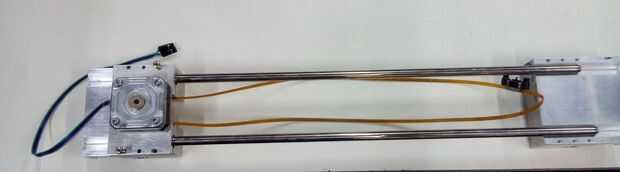

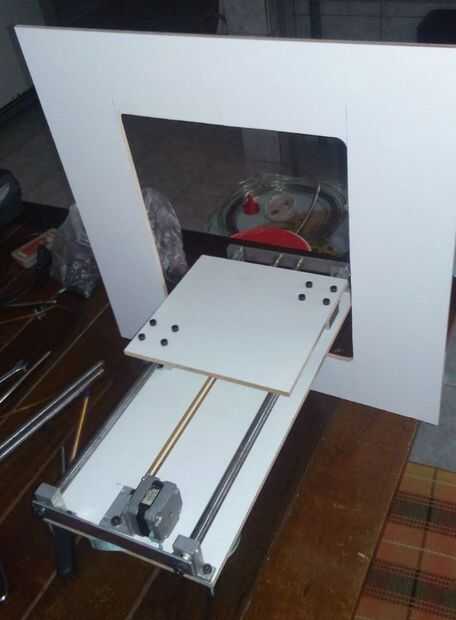

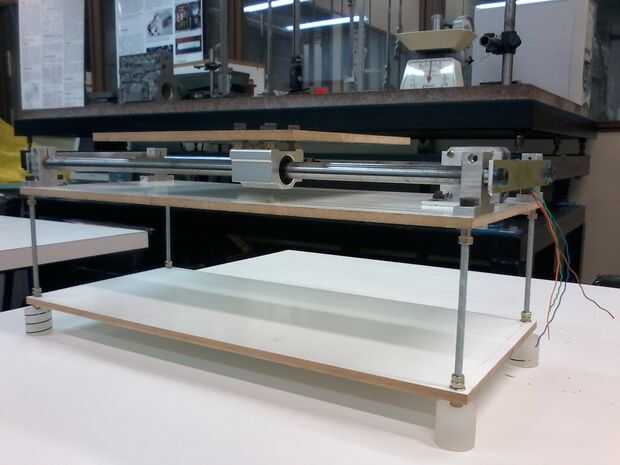

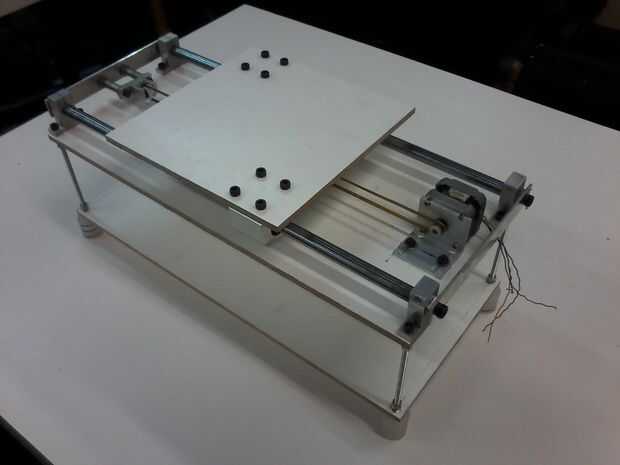

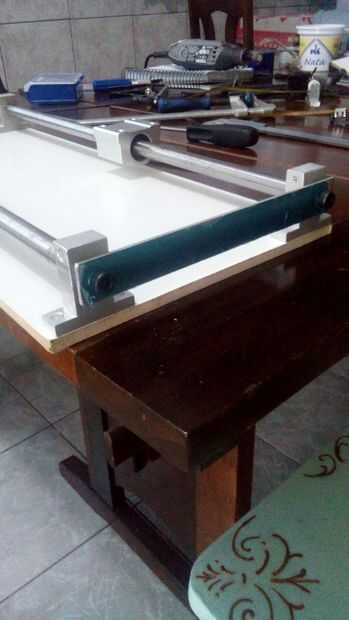

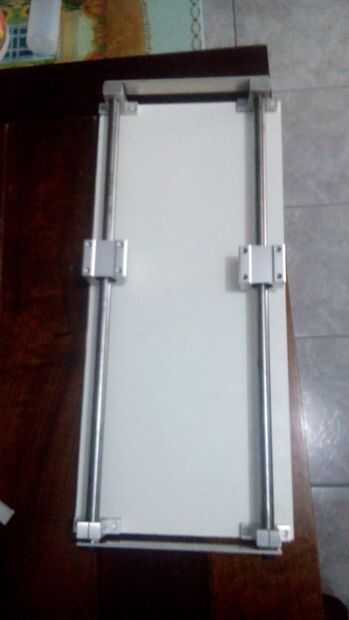

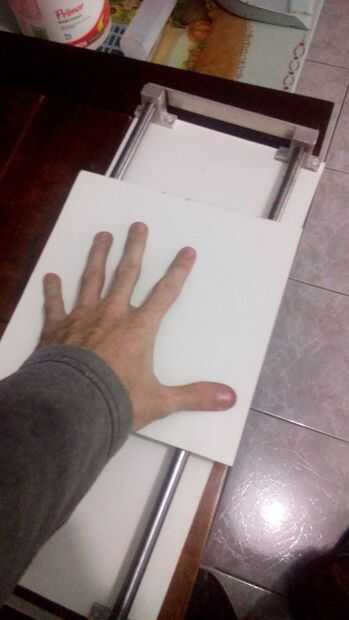

Teniendo en cuenta la elección de los componentes, fabricamos Wester 3D siguiendo el concepto modular en el proyecto. Elegimos el montaje de la base (en este caso representado por el eje de la máquina) en base de MDF, ejes lineales con 12 mm de diámetro y pillowblocks para la fijación de la tabla de la impresión. En este eje y movimiento es hecho por una correa, junto con el stepper motor.

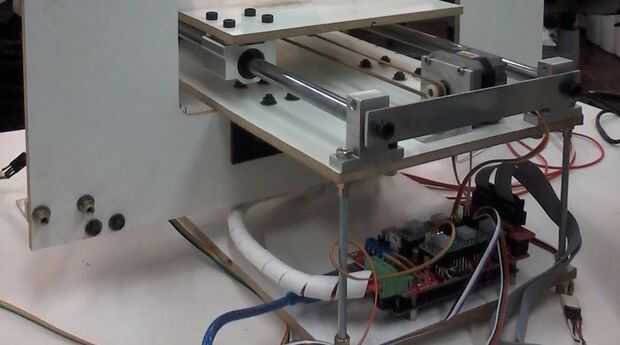

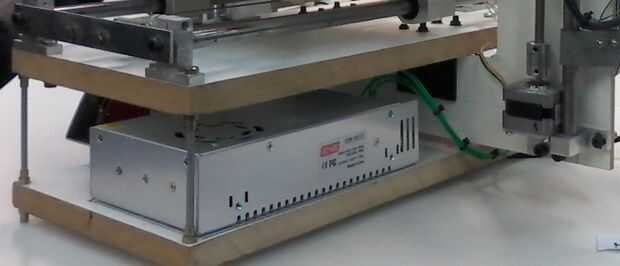

Otra solución adoptada en la base era la elevación de la tabla de la impresión, dejando un buen espacio para asignar toda la parte electrónica del proyecto, dejando el sistema independiente de ejes y compacto.

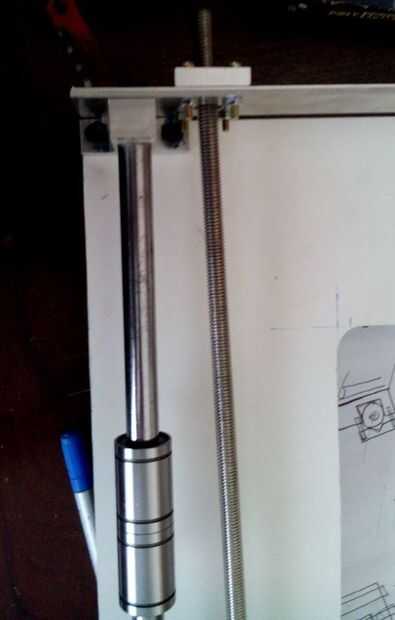

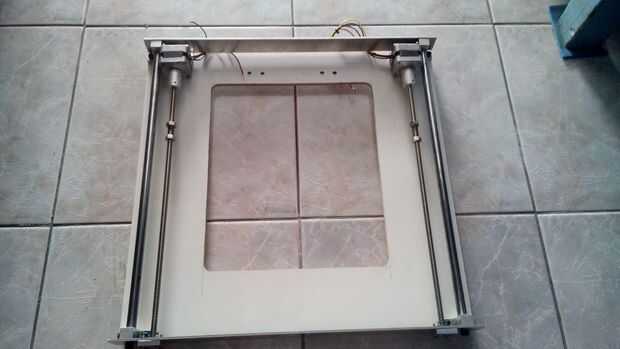

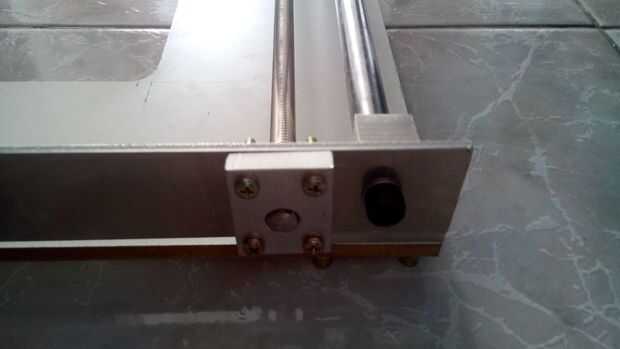

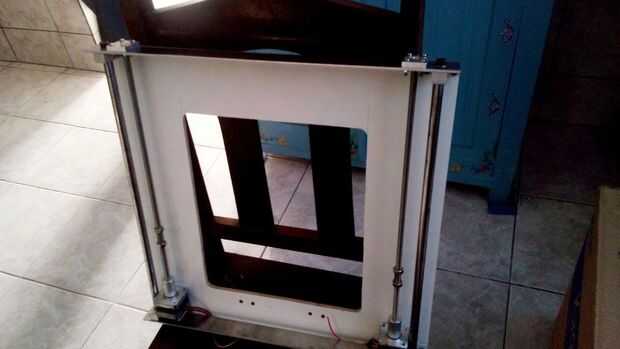

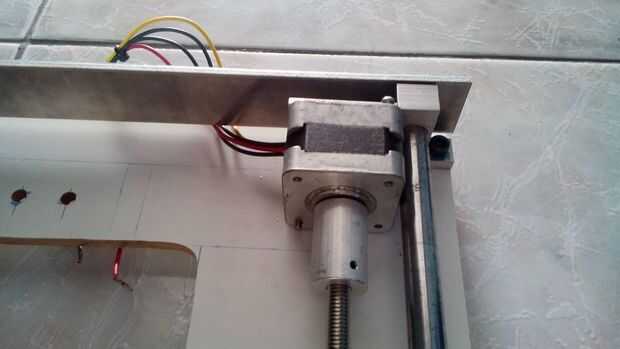

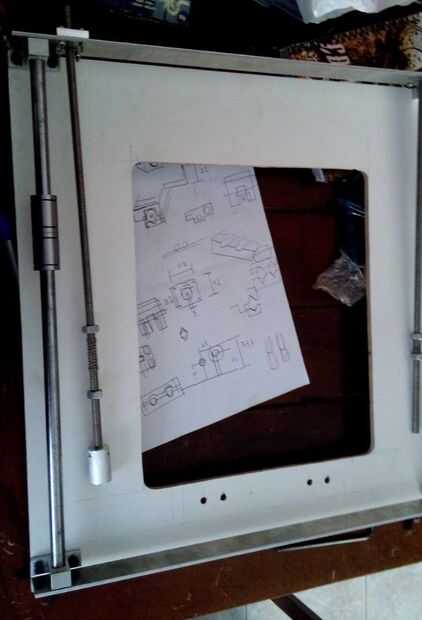

Que adoptamos en el eje z: madera del MDF de la estructura, lineal guía 12 mm de diámetro, rodamientos lineales y varillas roscadas de 8 mm de diámetro para el movimiento en el eje.

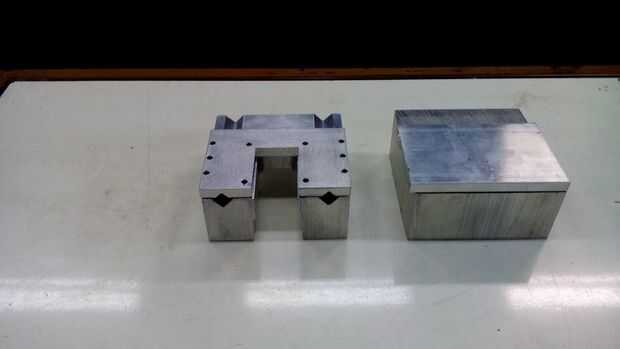

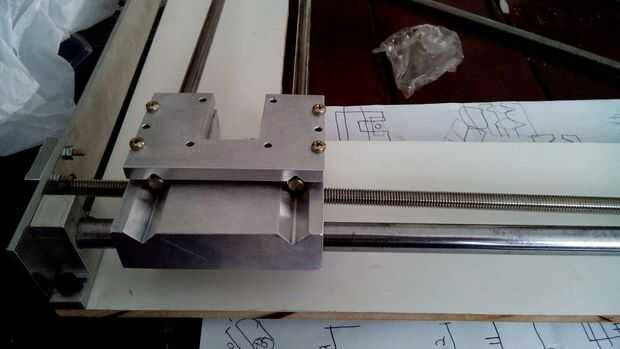

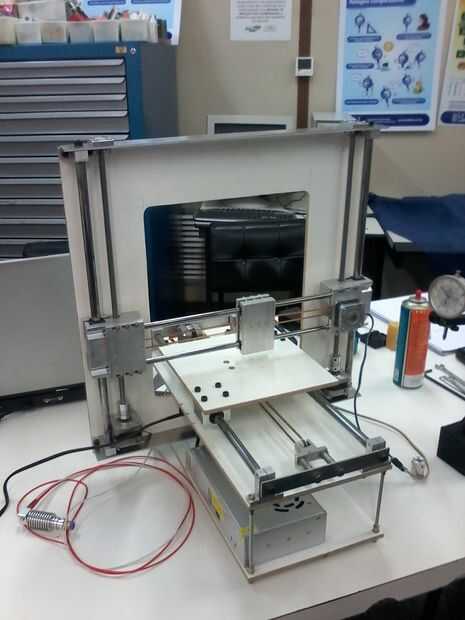

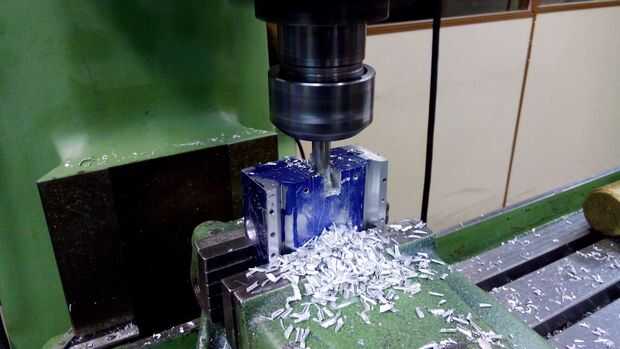

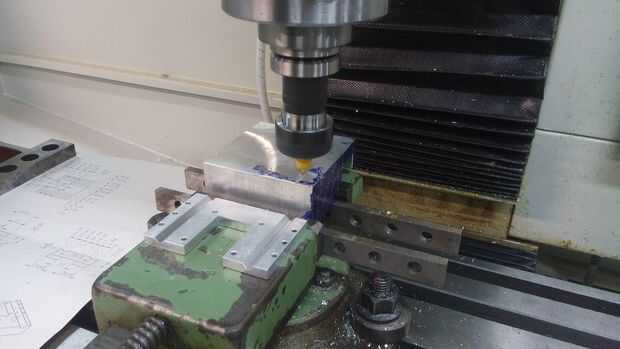

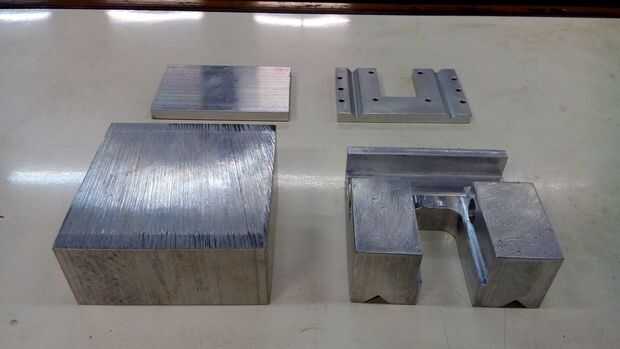

Con Y y Z ejes diseñado y montado, planificación y montaje del eje X exigieron un mayor esfuerzo, ya que necesita más trabajo mecanizado. De bloques de aluminio, realizamos el proyecto de apoyo de X eje y fabricación piezas en el mecanizado de laboratorios UTFPR. En este eje guías lineales usan de 8 mm de diámetro y rodamientos lineales.
