Paso 12: Lavabo de resina
Después de algunos googleando encontramos que la mejor y mayor parte UV transparente anti pegando capa es sylgard 184. Esto simplemente puede ser adquirido en eBay o amazon. Sólo tenga cuidado usted compra las cosas reales de Dow Corning y no un timo chino. Ser una farmacia que siempre estoy un poco cauteloso con la plásticos contacto con solventes. Por supuesto me refiero al uso de plexiglás para construir la cuenca hacia fuera apagado como observo muchas personas hacen en línea. Sí se ve muy bien pero por favor tome lo siguiente cuenta. Los plásticos pueden contener plastificantes y solventes y química que puede lixiviar hacia fuera apagado el plástico cuando contacto con disolventes orgánicos. Su resina 3D podría ser un muy buen solvente orgánico. Esto significa que cambia la composición de la resina que podría dar el producto curado muy diferentes propiedades de la resina debe tener. Incluso puede suceder que no lo cura, se vuelve cerosa, conseguir goma etc etc..
Así construimos nuestra cuenca fuera sobre todo materiales inertes.
También quería construir la cuenca de tal manera que es modular. Que condujo si me permite decirlo a nuestro diseño muy elegante.

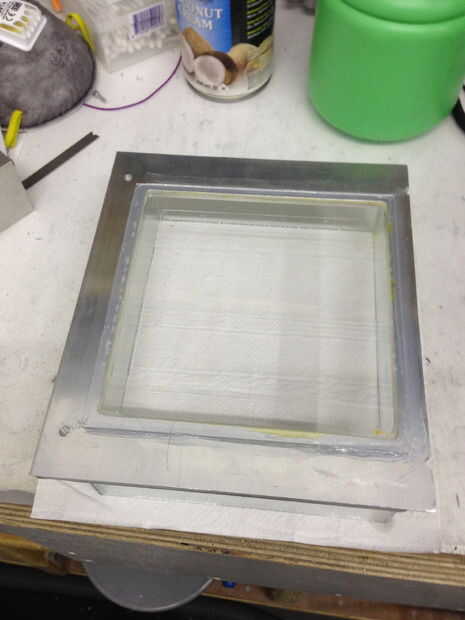

La cuenca consta de una placa base en nuestro caso de aluminio. Esto es lo que mantiene unida a toda la cuenca y tiene que ser una estructura rígida. Muelen unas ranuras en la placa base para caber en las paredes de la cuenca. Te recomiendo utilizar vidrio para las paredes de la cuenca, a hacer vidrio de ventana normal de 2mm. Sacrifiqué un marco grande con una ventana de vidrio de 2mm para este propósito.
Las paredes de su cuenca en la placa de base con alguna silicona selladora de pegamento.
Es importante utilizar el tipo de selladora aquí, el que es transparente, incoloro y usado para construir acuarios. ¿En los últimos meses hemos tratado unos cuantos tipos, silicona = derecho de silicona? Mal! Diferentes tipos de silicona tienen composiciones diferentes y encontramos que con el tiempo la mayoría siliconas ceder nuestro abuso. Ellos por alguna razón no pueden manejar la tensión mecánica. O no se adhieren al aluminio, o el vidrio cuando se exponen a nuestra resina 3D.
Deja tus paredes y placa base seca por al menos un día antes de que el pegamento en la parte inferior.
El fondo es un poco de mi bebé especial. No estoy 100% contento con su rendimiento aún pero voy bucear en a en la revisión de nuestra máquina.
Para la placa base necesita una ventana de borosilicato de 0,7 mm de 150x150mm. Este es un tema muy especial y no tengo ni idea de donde podría conseguir suyo de. Tengo algunos amigos en Pins de Phillips, que es centro de investigación de la Phillips en el Campus de alta tecnología en los países bajos. Por lo que en el espíritu del DIY me parece un poco de un tramposo, pero estos chicos son impresionantes! Hacen O LEDs, cafeteras, televisores y todo tipo. Si hay un gran interés que tal vez capaces de empujar para una pila de ellos pero espero estas ventanas a menos de 150€.
¿Por qué borosilicato? Bueno, eso es porque es altamente UV transparente que creo hasta longitudes de onda de 200nm. Así que esto realmente ayuda a preservar nuestros precioso azul lejano y parte de UV de la luz emitida de nuestro proyector.
También borosilicato es mucho más fuerte que el vidrio normal. Esto me lleva al segunda opción normal de vidrio, se puede utilizar el vidrio normal de alrededor de 1 o 2 mm de espesor. Por favor, no use plásticos transparente, se llenan los bloqueadores de los rayos UV o no UV estable. Eso significa que su tiempo de curación será mucho más de largo entonces necesario o que tu lavabo se convierta en quebradizo con el tiempo.

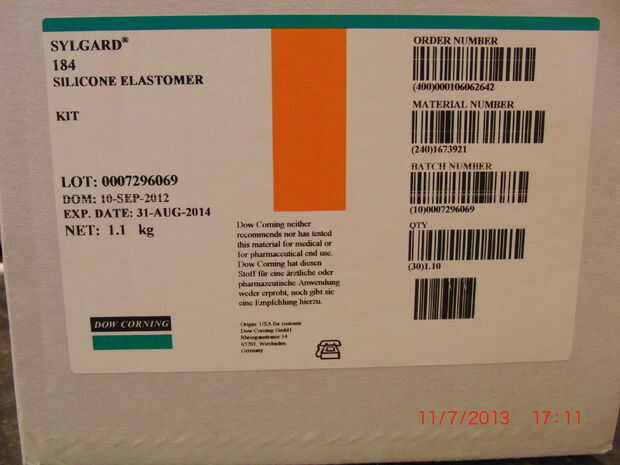

Su necesidad de ventana inferior un anti del palillo capa, conocida como una capa conformal en algunas industrias. La mayoría de la gente DLP utiliza ahi sylgard 184 por Dow Corning.
He encontrado que se sugiere que construir un recipiente y vierta en algo como 250 gramos de PDMS (ya sabéis la silicona elastómero sylgard 184). Eso es un poco caro para mi gusto, 500 gramos de PDMS para unos 80€. Y he leído que este recubrimiento debe ser considerado una desechable. Lo que significa que usted tendrá que aplicar una nueva capa cada pocos construye o el objeto se pegará en la parte inferior. Así que se aplique un mejor recubrimiento con 5mm de PDMS y hacer mi tarro de sylgard 184 últimos 50 veces más.
Vamos a utilizar un método conocido como blading de médico o bastidor de cinta. Funciona un poco como squeegeeing tus windows.
Materiales:
Kit de silicona/el tipo de acuario transparente de la tiza
vidrio de 2mm
Ventana de borosilicato 150 x 150 o una ventana de vidrio normal.
Cinta Scotch
Hacen piezas de aluminio 200x200x10mm
Vasos desechables
Agitadores desechables
Rollos de papel de cocina y rollos de
Jabón
Agua
Etanol
Herramientas:
Cortador de vidrio
Taladro de columna (o molino CNC)
Sierra de vaivén (o molino CNC)
Pistola selladora de silicona
Archivo
Carburo de lijado grano de papel 240
4 portaobjetos
Báscula digital que lee solo gramos o más pequeños
Pipeta de Pasteur
Bisturí
Primero use nuestros diseños para hacer la placa base. Si tu hacer esto a mano utiliza el taladro para perforar todos los agujeros y perfore nuestro las cuatro esquinas de la plaza central. A continuación, utilice la sierra caladora para cortar la ventana en aluminio suponiendo que han perforado los agujeros en las esquinas de esta suficientemente grande para que su hoja de sierra caber a través de la ventana. Asegúrese de que toda su corte y perforación se mantiene dentro de los contornos de la ventana. No hay mucho espacio para un oops. Cuando el orificio de la ventana se hace cortar el aluminio a la medida con la sierra caladora. Otra vez si haces esto a mano usted puede salirse con aluminio más fino decir 5mm pero 10mm es lo que utilizamos. No te olvides faceta todos los bordes con el archivo para quitar cualquier fresas afiladas.
Cortar el vidrio a medida con su cortador de vidrio dimensiones apropiadas. Se utilizaron las paredes de cristal que son de 50mm de altura. Utilice algunos carburo de lija para lijar los bordes de su cristal para eliminar los bordes agudos de la maquinilla de afeitar. Mejor use un poco de agua como lubricante aquí.

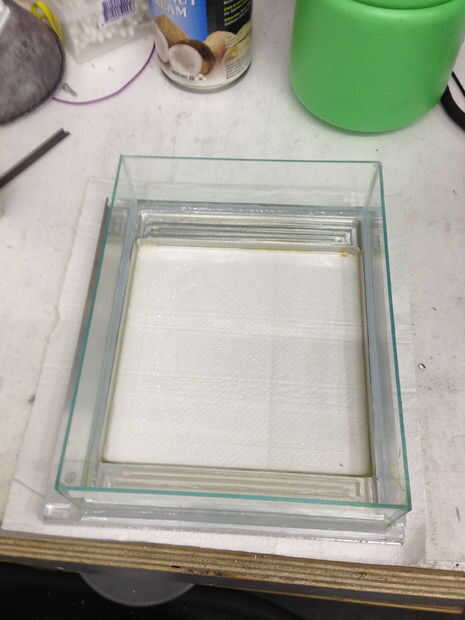

Pegar el vidrio en la parte superior de los cuatro separadores (ver imagen) con la silicona chauk y déjelo que se seque durante al menos un día.
Preparar la ventana inferior.
OK aquí vamos, es realmente necesario caminar sobre los dedos del pie como su calidad de construcción futura depende de ello. Guantes!
Lavar la ventana 150 x 150 bajo el grifo con los dedos (con los guantes en) a suavemente frote siempre cuadrado m m del vidrio. A continuación poner algún jabón en el vidrio y otra vez utilice sus dedos para frotar cada mm cuadrado. Enjuague y frote la ventana bajo el agua por lo menos tres veces para eliminar todo el poco de restos de jabón. Enjuagar tu ventana de cristal tres veces con etanol limpio. Y su ventana en pie algún lugar polvo libre y seco a seco. Es limpio, no debe ser manchas manchas y absolutamente limpia. Si ves alguna mancha, puntos repitan el proceso de limpieza desde el principio. Ya que es tan limpio ahora es de la importancia en la mayoría que no toque con su piel desnuda o traerlo contacto con todo lo que es menos limpia que la ventana. Esto para mí significa que sólo tocarlo con frescos guantes limpios y tal vez el papel de cocina. Pero el papel de cocina produce mucho polvo.
Preparar una escobilla de goma:
Corte una tira de longitud de vidrio de unos 20cm de largo. Asegúrese de que tiene un borde que ha sido cortado por un profesional que significa absolutamente recto. Lavar esta tira igual con la ventana inferior.
Preparar sus PDMS

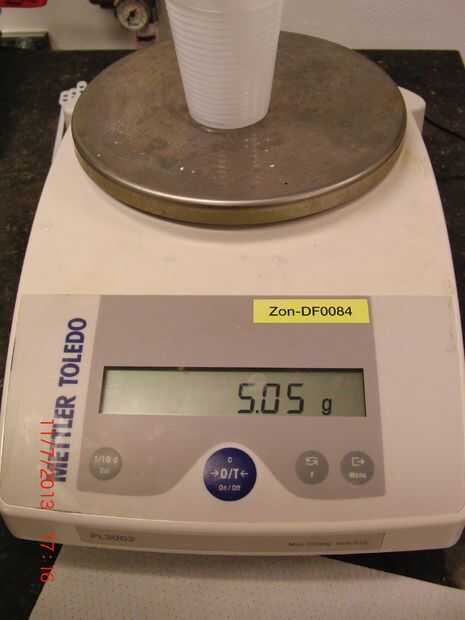

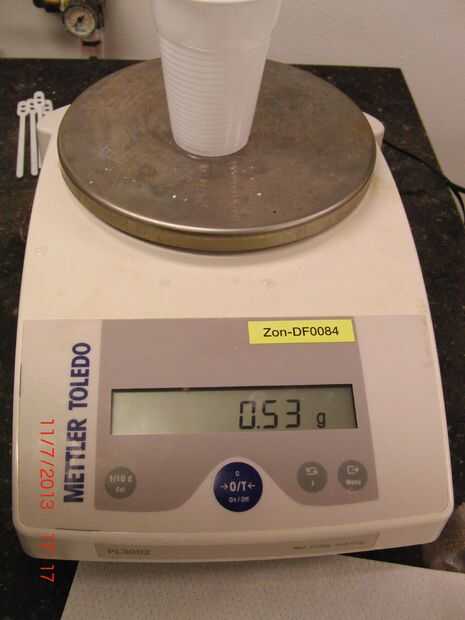

Utilice un vaso desechable. Poner la taza en su escala y Tara. Medir una cantidad apropiada de resina. Si tus gramos de Cañas sólo escala miden 10 gramos si mide 0,1 gramos o una medida más pequeña media que. Usted será realmente sólo necesita 5ml de resina, pero es muy importante que las relaciones de derecho o el producto final no cura correctamente. Utilice la pipeta a ad 1 gramo de catalizador, de nuevo, utilice la mitad eso si puede medir unidades de gramo de sub. Homogeneizar completamente (significa pone en gran esfuerzo de agitación). Revolver para 5 minutos, asegúrese que todos los materiales de las paredes y el fondo de la taza de la mezcla.
Opcional; colocar la mezcla en un desecador por 15 minutos a 20mBar. Esto eliminará todo el aire y burbujas de aire micro forman la mezcla.
Si no tener un desecador a su disposición sólo Déjalo sentarse por 30 minutos.
Continuar preparando su ventana inferior:

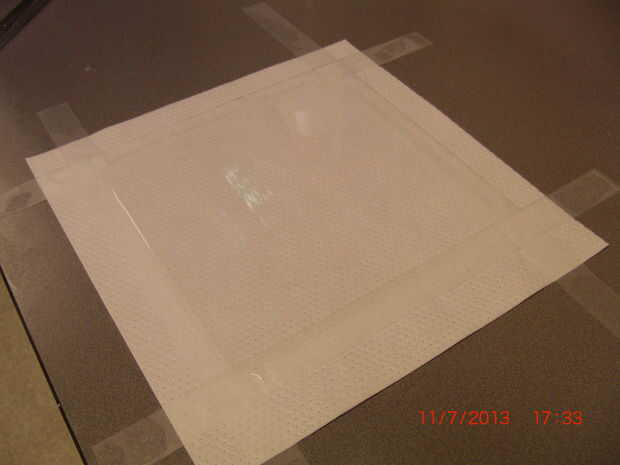

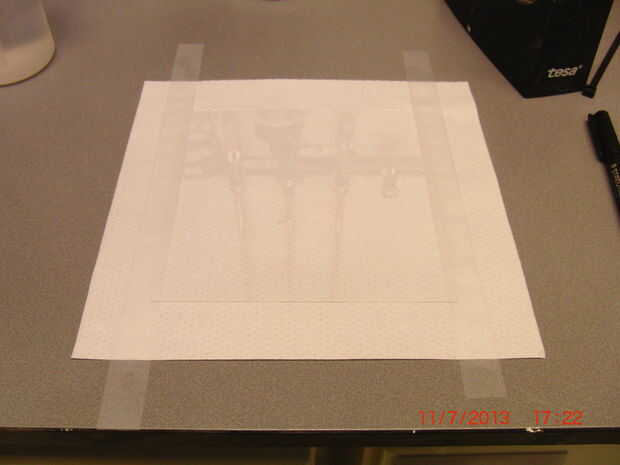

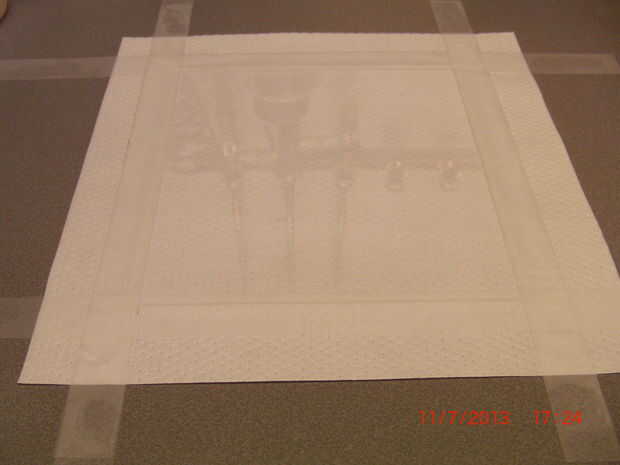

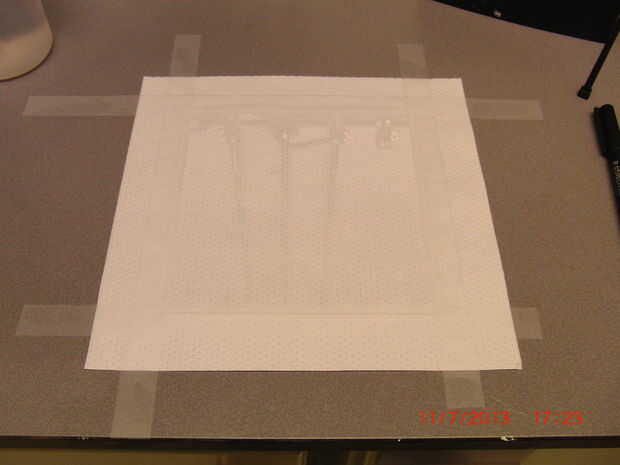

Coloque la ventana en el centro de un cuadrado de papel de cocina (papel sin pelusa es mucho mejor). Aplicar una sola capa de cinta adhesiva en el borde de toda exterior de 5mm de la ventana del fondo. Poner una capa extra de la cinta en el borde izquierdo y derecho.

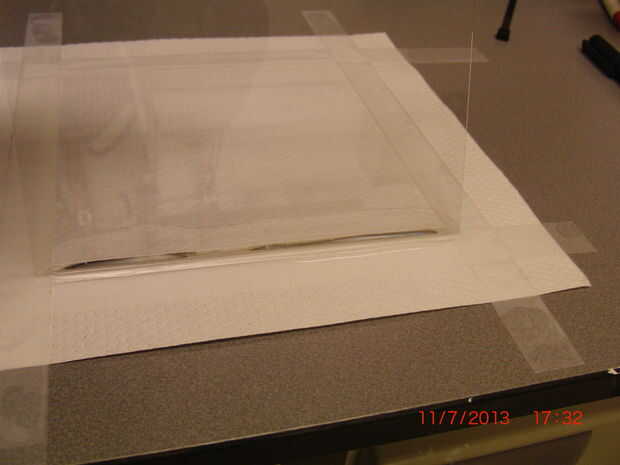

Haz tu PDMS y vierta en una sola tira sólo contra el borde delantero de la ventana en el cristal. Sólo contra la cinta está muy bien. Ahora use la escobilla de goma para el grano del PDMS sobre el cristal de la escobilla de goma. Porque la cinta proporciona a un espaciador incluso entre el secador y ahora debería tener una homogénea capa de PDMS en el vidrio que tiene el grueso de dos capas de cinta de vidrio.
Establecer esta cura a un lado y dejar toda la noche.

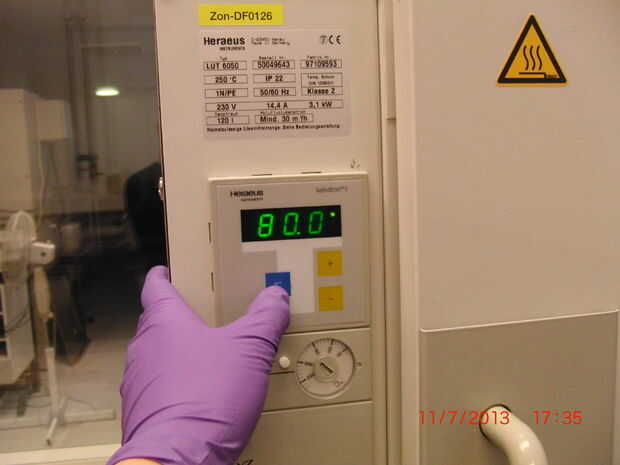

Si quieres la cura más rápido Coloque en el horno a 80 grados C por aproximadamente una hora.

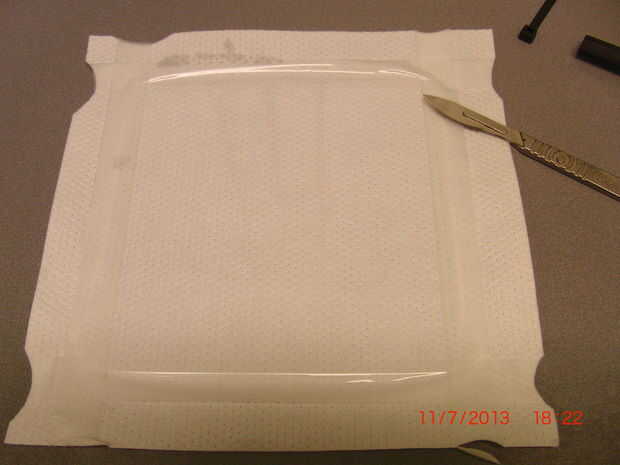

Utilice un bisturí para trazar los bordes de la cinta en el revestimiento de silicona. Ahora se hace el peal de la cinta y la ventana inferior.

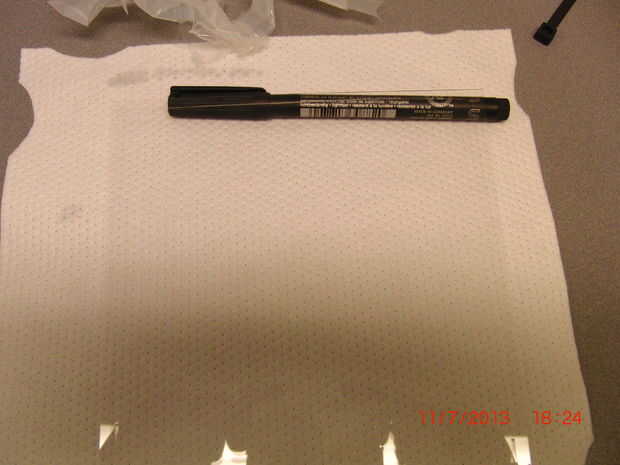

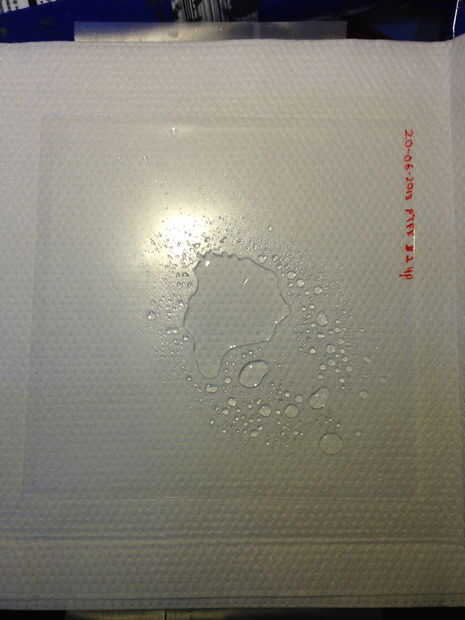

Tenga en cuenta que el PDMS no se pega en el vidrio y si se quita la cinta sin trazado con su bisturí también será pelar de su capa.

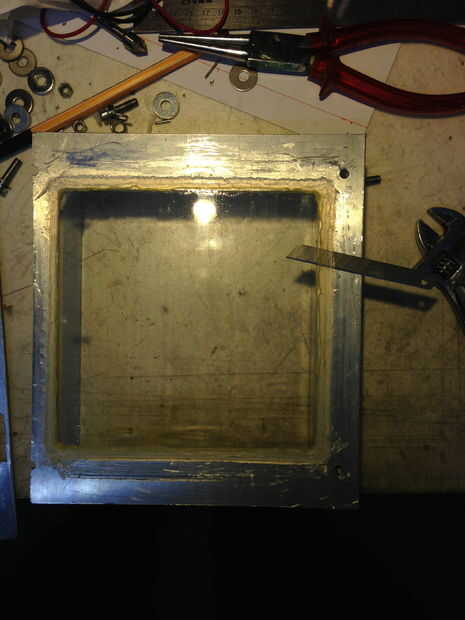

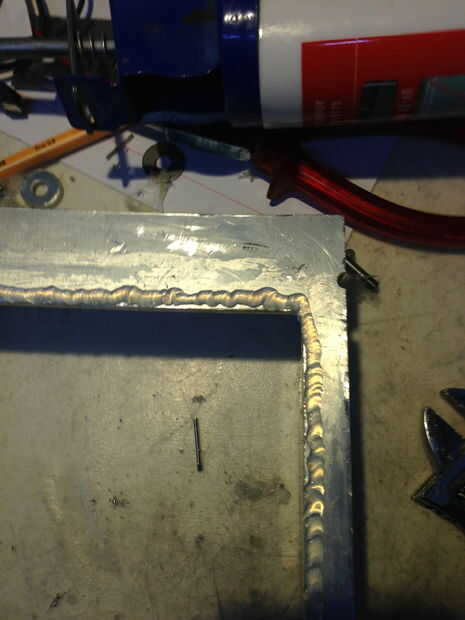

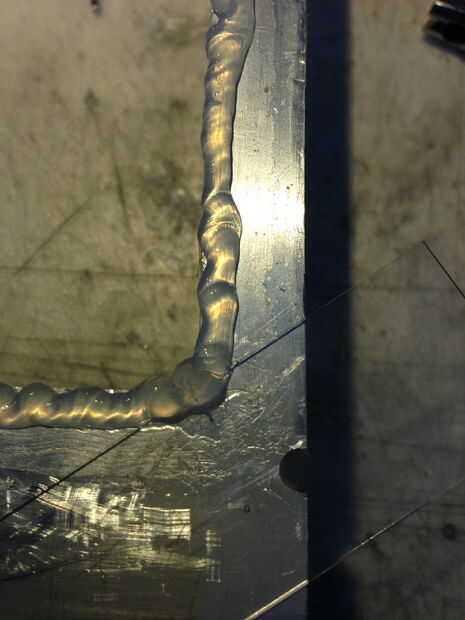

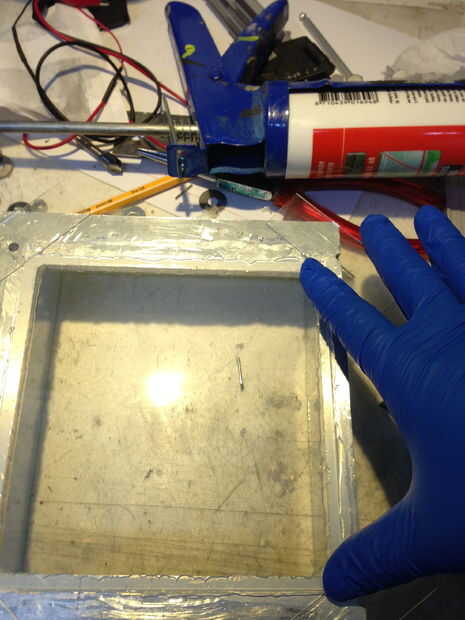

Ahora toma la base y las paredes que se han curado completamente y aplican una tira gruesa de silicona pegamento alrededor del borde en la parte inferior de la placa base. Nota está pegando su ventana debajo de la placa base (ver fotos si claro). Coloque la ventana en el grano del pegamento en la orientación correcta. Asegúrese de que si la base y las paredes están abajo en la mesa de la ventana continúa con la capa frente a la mesa.

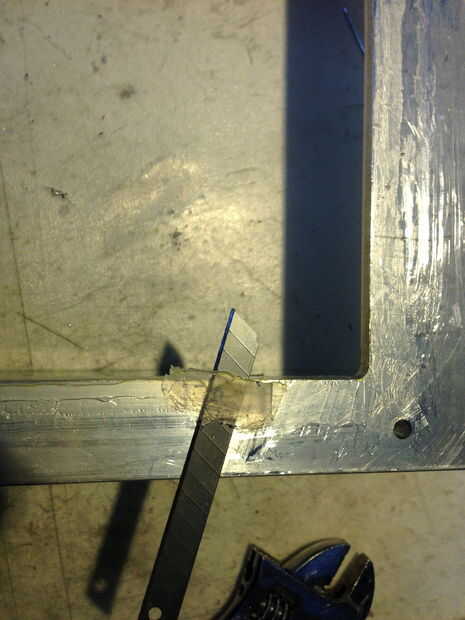

Deslice los portaobjetos entre las esquinas de la ventana y la placa base. Usamos estos como separadores. Asegúrese de que sólo en las esquinas y no en el área de construcción futuro real. Ahora suavemente presione la ventana hasta que le toques a los espaciadores. Dejarlo seco durante unas dos horas y luego saque los portaobjetos de microscopio y llenar los vacíos con kit de silicona según sea necesario.

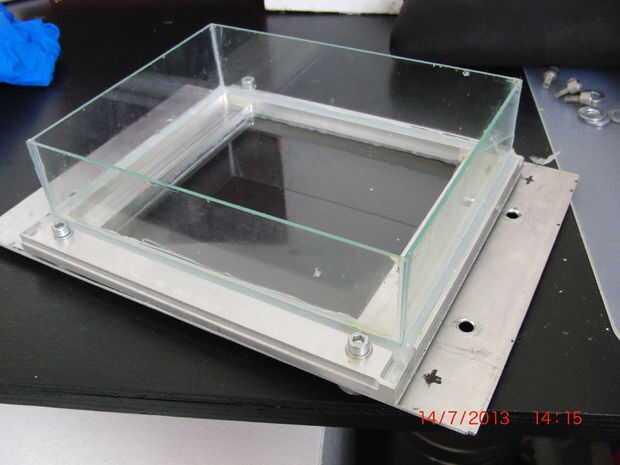

Como te dije que la cuenca es modular, ya que la ventana está equipada en la parte inferior con separadores siempre puede cortar suelto y pegar en una nueva ventana. U obtener la ventana vieja, limpiar, aplicar una capa nueva y kit de nuevo en la base. Todo sin iniciar todo.
Esperamos que esto nos ayudará enormemente una vez que empezamos probando diferentes recubrimientos, pero eso es un próximo instructable.
