Paso 1: Propiedades de diseño básico
Me parece que hacer listas como esta antes de cada nueva construcción realmente ayuda a mí y la gente que estoy trabajando con ("nosotros" ahora es) con un diseño eficaz que realmente cumple con nuestras expectativas. Esta impresora será un prototipo, planea construir una versión más fresca, mejor más avanzada en un futuro más adelante. Esperemos que para completarse a finales de 2013. Y si todas las obras fuera tal vez se pueden incluso llegan a un pedal de arranque. (Soñar libremente aquí)
La impresora debe ser, no en un orden específico:
- Asequible.
- Código abierto
- Compacto.
- De alta resolución.
- Compatible con una amplia gama de materiales.
- Fácil de usar.
- Rápido
El procedimiento de funcionamiento básico:
Así es como funciona una impresora 3D foto litográfica. Foto litografía es muy simple, se enciende la resina y la resina se endurece.
Para ser más exactos la cantidad de luz caídas/brilla en la resina, si el quanta de la energía de la luz es alto bastante inducen foto polimerización de la resina.
Lo primero es decidir sobre una fuente de luz:
La pieza clave en esto es cantidad de energía de la luz o dosis, una terma que proviene del mundo de la radiología.
La dosis se divide en tres vectores como se quiere, es decir, la energía del fotón, intensidad de luz y duración de la iluminación, da la dosis de energía total. Generalmente en el UV de curado de materiales la dosis sólo mide para una parte específica del espectro. El resto de la luz generalmente se ser reflejado o absorbido y convertido en calor.
Sólo los fotones con una energía suficientemente alta tomará parte en la polimerización de la foto. Esto significa que la resina que va a utilizar es el factor determinante en la parte del espectro de luz (electromagnética) que nos interesa. Más foto curado resinas cura bajo la influencia de la luz UV. Luz con una longitud de onda de entre 365nm y 420nm.
Algunas resinas también permiten curar con longitudes de onda más larga pero suelen ser raros y muy costosos.
1) una de las cosas a tener en cuenta es que para poder imprimir con una amplia gama de resinas nos gustaría tanto UV en la luz como sea posible. Voy a explicar esto en profundidad al diseñar el palillo del lavabo, espejo y anti capa.
La otra parte es tiempo de iluminación y la intensidad de iluminación. La intensidad de la iluminación, o flujo luminoso es la cantidad de fotones por unidad de tiempo que se emite por la fuente de luz. Más ilumina la resina penetra más profundamente en la luz y la más dura y más gruesa la capa impresa obtiene. Esta es una característica muy singular de estereolitografía donde el tiempo de la iluminación es otro factor a considerar como determina el espesor de la capa de acumulación.
2) la fuente de luz debe ser de alta intensidad para que el tiempo de iluminación puede ser tan corto como posible lo que permite una construcción más rápida.
3) otra cosa a tener en cuenta es que la fuente de luz debe ser muy controlado en el cambio de la resina a no iluminar la resina de luz.
En el principio de la litografía de la foto, lo que consigue iluminado polimeriza y lo que no Haz iluminado permanece líquido. Esto significa que nuestra resolución o tamaño de la mínima función está determinada por el tamaño mínimo del spot.
3) el tercer parámetro para la fuente de luz es que debe tener la posibilidad de iluminar un lugar que es tan pequeño como sea posible.
Buscar que encontramos que hay dos luz fuentes/sistemas viables que satisfagan estas demandas. Un láser azul/UV con buena óptica para producir un tamaño de punto pequeño y una Cabeza Galvo o un DLP proyector. Un láser molan pero para conseguir un pequeño punto preciso con un sistema galvo sentir a nosotros como manera de ir sobre nuestras cabezas. Puesto que no nos tiene alguna experiencia en la creación de un láser, láser de óptica y un sistema galvo. Y los chicos de forma 1 como ejemplo (cuestiones de patentes), tal vez un día que nos gustaría ofrecer al mundo un kit también. Decidimos ir a la opción de proyector DLP.
Hay todo un mundo de proyectores DLP por ahí.
Una fuente de luz pasa a través de una rueda de color giratoria y cae sobre una superficie con accionamiento micro espejos. Estos espejos en sincronización con la rueda de color decidan cuando reflejan la luz a través de la lente o desviarla a otro lugar. Muchos micro espejos forman la imagen.
A partir de nuestras reflexiones en lo anterior podemos afirmar fácilmente qué propiedades queremos que nuestro proyector para tener:
- alto contenido UV (determina si el proyector funciona para curar la resina)
- alta intensidad de la luz (tiempo de curación más corto)
- alta relación de contraste (da una resolución más alta con menos contaminación lumínica)
- alta resolución (resultados en un tamaño más pequeño de la función)
Por último sólo tenemos 1.000 euros para gastar en un proyector. Así también hay un límite financiero. Me doy cuenta que no se trata de un pequeño presupuesto para un proyector decente, pero si el proyecto no lo puede ver siempre una película en él.

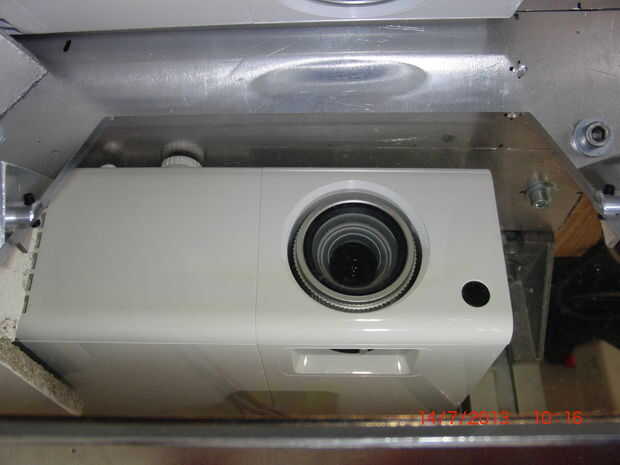

Al final decidimos utilizar un Acer 7077365 Acer H6510BD DLP FHD 1080p, con 1920x1080pixels. Que pedimos en una tienda local.
Tener la fuente de luz ordenada ahora podemos decidir cómo utilizar nuestra fuente de luz en nuestra impresora 3d:
Espera que ho ho, sí sé que sólo está diseñando una impresora 3D pero permite hacer un google rápido en resinas (foto curado resinas). Encontramos que no es de esos materiales baratos. Así que esto cancela la opción de enfoque descendente. En común estereolitografía la fuente de luz ilumina una piscina de resina desde arriba. Como capas consecutivas forma la plataforma de la construcción se hunde hacia abajo en para el IVA de la resina. Esto significa que la pieza de trabajo sólo puede ser tan alta como su cuenca es profunda. Esto también significa que no importa qué el tamaño de su fabricación, siempre debe tener un IVA completo de resina. Lo que significa que si desea que el objeto más grande que usted puede imprimir para ser del tamaño de un zapato, se necesita un volumen constante de aproximadamente 3L de resina en su tanque. 80 euros por litro, siempre hay 240 euros en el depósito.
Para nosotros esto es un poco mucho. Por lo que será el fondo encima de él.
Hay dos configuraciones razonables cuando se considera un fondo impresora DLP 3D. Podemos cualquier proyecto directamente a nuestra área de construcción o podemos utilizar un espejo para tener nuestro proyector a un ángulo con respecto a nuestra área de construcción.
Decidimos poner nuestro proyector en un ángulo de 90 grados y utilizar un solo espejo de superficie para proyectar una imagen nítida en nuestra superficie de construcción.
Esto porque estamos buscando una verdadera máquina de escritorio, algo que realmente cabe en nuestro escritorio y es tan compacta como sea posible.
