Paso 7: Base de espejo

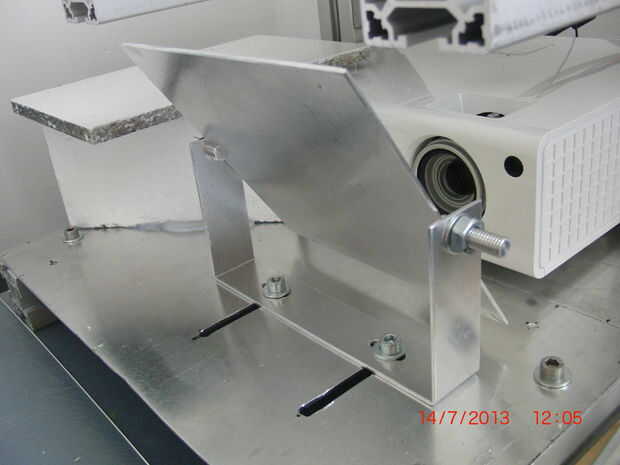

La cuna del espejo se hace del mismo material que las plataformas, hoja de aluminio de 2 mm. La cuna está hecha de una pieza cuadrada de material de hoja y una tira. La banda tiene un agujero en el extremo de un perno y está doblada en forma de U, por lo tanto de la horquilla. Cada uno de los pernos ranurado en la cabeza para encajar la placa cuadrada. Un agujero es perforado en el op del lado del perno roscado con la pisada de M3 y equipadas con un prisionero M3 para fijar la placa de espejo (el cuadrado de aluminio).

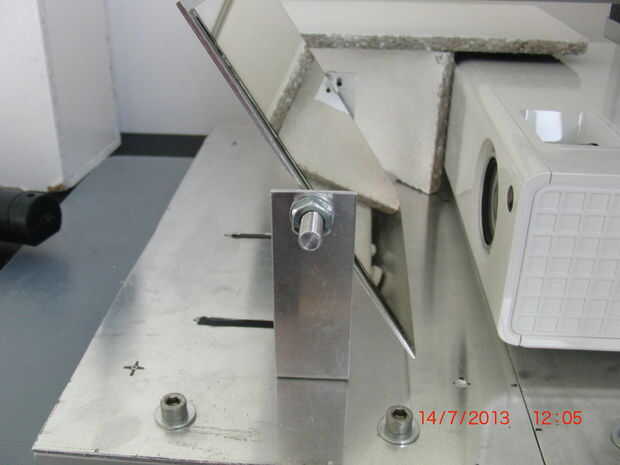

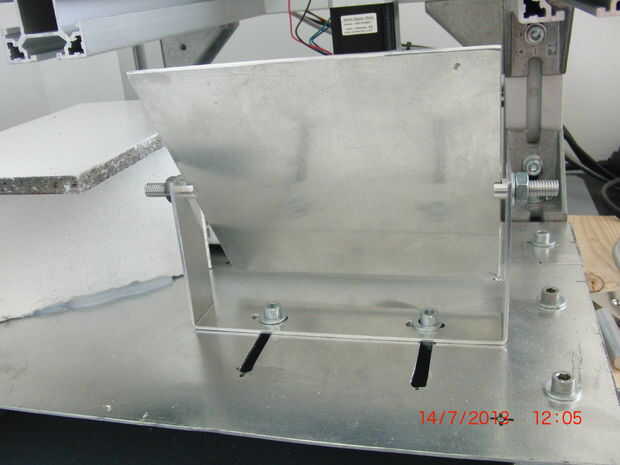

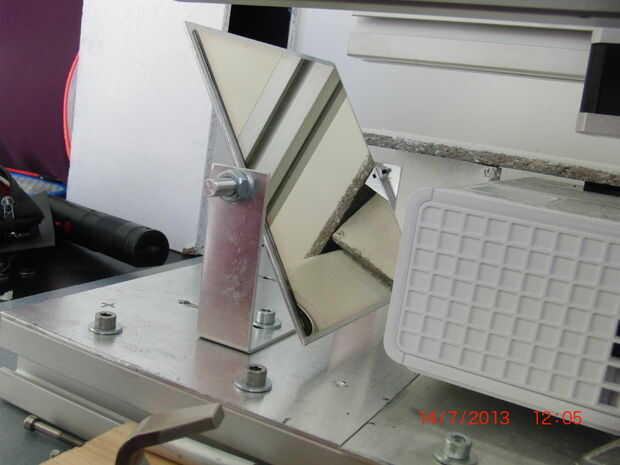

Ajuste los pernos ranurados en la U orificios proporciona un punto pivotante para la placa de espejo. Colocar las tuercas en los pernos hace que el ángulo del espejo puede fijo y asegurado. Poner las ranuras en la parte inferior de la U da la opción de lado ajustar la posición del espejo. Las ranuras en la placa de montaje inferior ofrecen posibilidades de ajuste hacia delante y hacia atrás. Por lo que el espejo se puede ajustar en la dirección X e Y, estoy tratando de cosas de nombre correctamente. La combinación de estas ranuras también se permite para el ajuste de rotación.

Materiales:
Pernos de M8x15 2pcs
2pcs de las tuercas M8
hoja de aluminio de espesor 2mm

Herramientas:
Tijeras de Jigsaw y mordisqueando
Archivo
Herramienta de pulido Dremel
Sierra para metales
Regla
Marcador permanente fino
Taladro cónico escalonado
Taladro de columna
Vicio de máquina
broca de 2,5 mm.
Llave de taladro m3
Aceite de corte

Dibuja todas las partes de la hoja de aluminio. A continuación perfore todos los agujeros y agujeros en los extremos de las ranuras y principios. Dependiendo del tamaño de la hoja de aluminio puede cortar una pieza manejable. Mina llegó como una hoja de 1 x 2 metros y poner una esquina de esta hoja en el taladro es un instructable por cuenta propia.
Corte las ranuras con las tijeras o de vaivén. Proceder a cortar los contornos, guardando esta orden le da una agradable pieza sólida.
Archivo de todos los filos con una lima o Dremel herramienta. Encontré que el Dremel funciona realmente en las ranuras pero prefiero una lima de mano para todos los bordes, es un poco menos agresivo.

Abrazadera en los pernos de la mordaza (en la foto realmente utilizo una pinza taladro) y perfore un agujero de diámetro 2,5 mm a través de la cabeza de cada perno. Luego enrosque las tuercas con la llave de taladro M3 y poco de aceite de corte. Ahora para un trabajo manual más grave. Reclamp el vertical de los tornillos en el vicio y uso que el hack Sierra para cortar una ranura en la cabeza del tornillo.
