Impresora DLP 3D DIY de alta resolución (impresora 3D de SLA) (8 / 21 paso)

Paso 8: Z: eje y anti back lash tuerca

¿Por qué usar tal equipo caro? Bueno esto es lo que básicamente determina la precisión que salga de su eje Z. Incluso más elegante y más caros, mucho más costoso, sería utilizar husillos de bola y una tuerca del huso. Sólo quería soltar los términos poner te en la pista de la súper precisa.
Cualquier extremo de la tuerca y la banda de rodadura normal tendrá descomunal jugar. Esto es porque el hilo en común nueces es apenas un poco más grande que el hilo en común alambre roscado. Esto asegura el tornillo tuercas fácil en el hilo, aun cuando un poco sucio. Esto podría dar un juego de varias décimas de milímetro. Por supuesto usted puede compensar el vaivén en su software. Pero en el mundo real esto significa todavía que su tuerca es risa floja alrededor de su rosca.
Esta habitación de vaivén se conoce como "back lash", que es claramente perceptible cuando su eje cambia de dirección.

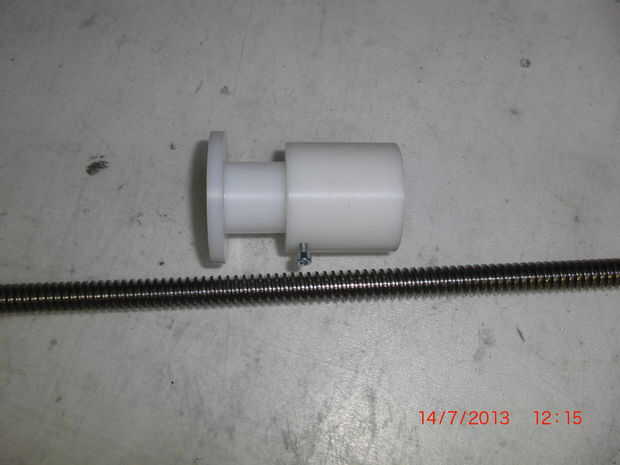

La contra tuerca de pestaña posterior consta de dos partes y un tornillo de bloqueo. Ambos tienen el mismo subproceso en el interior como el huso, en las partes donde Atornille juntos tienen un subproceso diferente ya sea más grueso o más fino que el husillo.
Ambas partes todo el camino juntos, atornille el eje terminado hasta que encuentra resistencia del tornillo. Desatornille cuidadosamente las piezas hasta que puede atornillar en el eje a través de todo el camino. Atornille el eje a través de la tuerca hasta que la tuerca está a medio camino a través.
Aquí es donde se pone un poco trickey y querrá asegurarse de que puede alcanzar el tornillo de fijación en la impresora terminado.
Ahora necesita Desenroscar las piezas de la espalda contra latigazo tuerca un poco más hasta que sienta cierta resistencia en desatornillar. Asegúrese de que no usar demasiada fuerza todavía debe poder desplazarse el eje dentro de la tuerca a mano. Una vez esté satisfecho con su tornillo de fijación en y apriete el tornillo de fijación. Reemplazamos el tornillo original con un tornillo M3 sin cabeza para que no se pegue a cabo. Esto facilita un poco montar la contra tuerca de pestaña posterior sobre el transporte.

Ordenamos nuestro eje trapecio de Damencnc.com junto con dos rodamientos de bolas de grove 6000ZZ 10x26x8mm.
Ofrecen el servicio de acabado su huso para usted en caso de que usted no tiene un torno
