Paso 2: Parte inferior-B & motores de eje x
Entonces, construimos la segunda parte del mecanismo de arrastre de fondo.

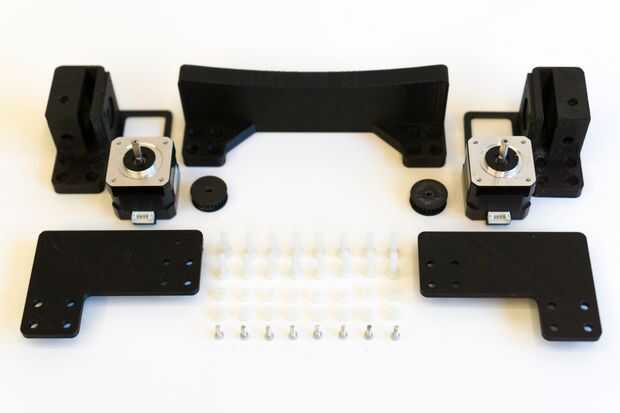

Piezas 3D requeridas:
- Titular de la parrilla - un x 1
- Base - un x 1
- Base - B x 1
- Ranura - parte inferior - Motor - izquierda x 1
- Ranura - parte inferior - Motor - derecho x 1
- Engranaje - ranurado x 2
- Engranaje - tapa x 2
Partes necesarias:
- M5x20mm ranurado plástico tornillo x 16
- M5 Tuerca de plástico x 16
- M3 x 10mm perno x 8
- Motor de pasos NEMA 17 lunas x 2
Partes necesarias:
- Destornillador plano de 1, 0x5.5
- TX10 Llave hexagonal
Instrucciones:
Aplique pegamento al engranaje ranurado y su tapa. Comptess ellos.
Los ejes de motor paso a paso para hacerlas con los engranajes ranurados de la arena.

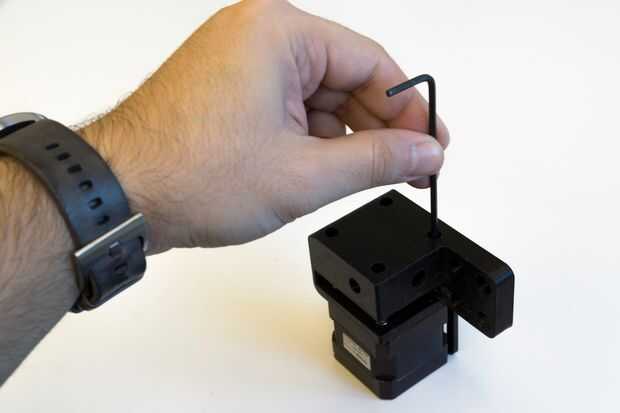

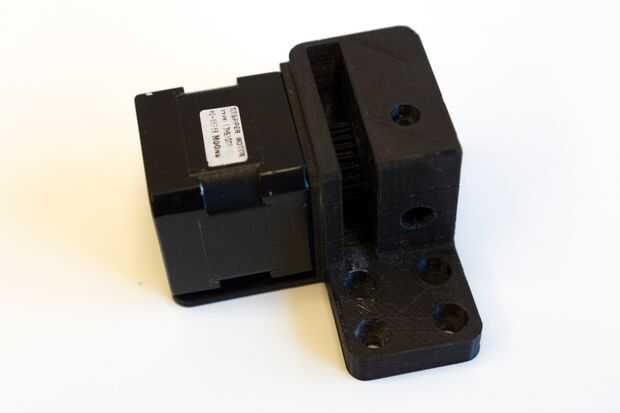

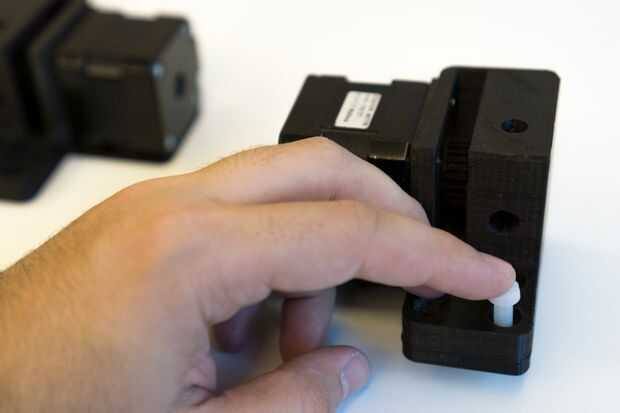

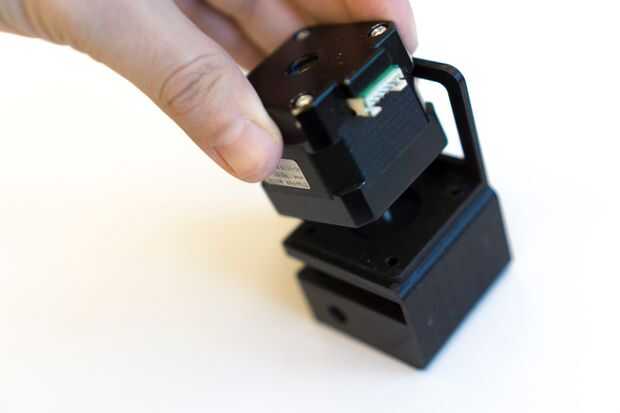

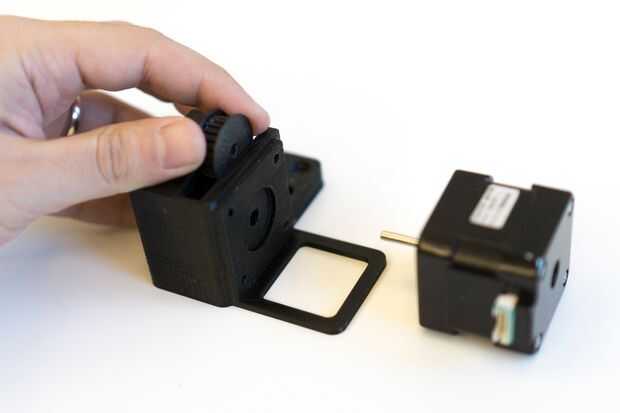

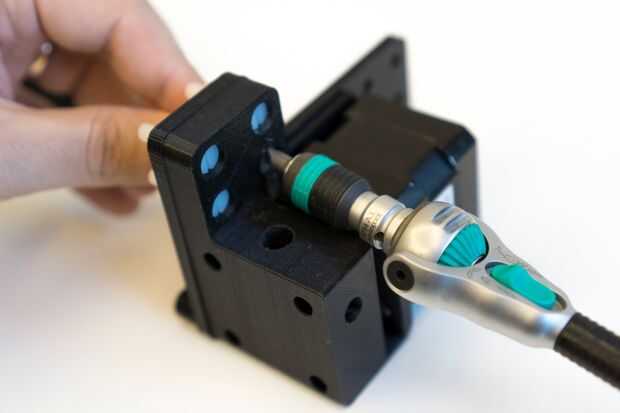

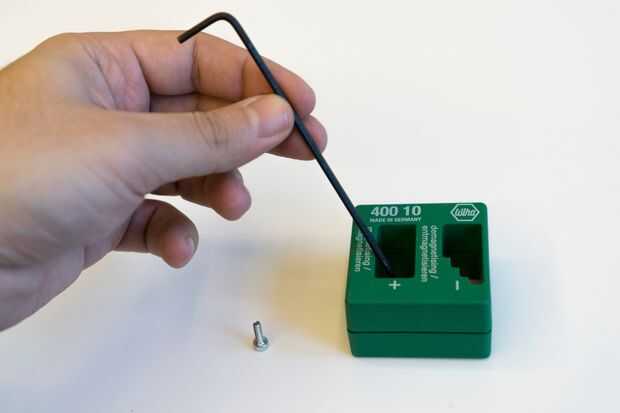

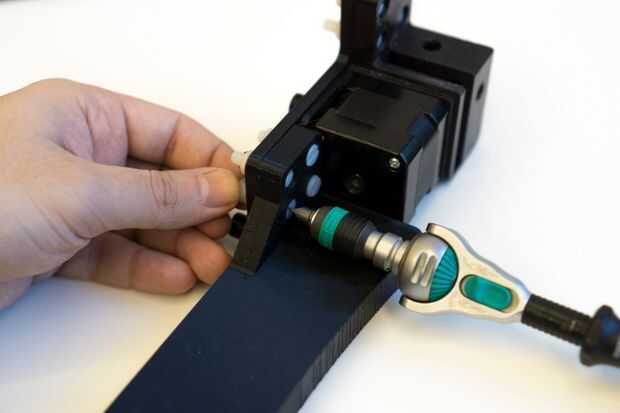

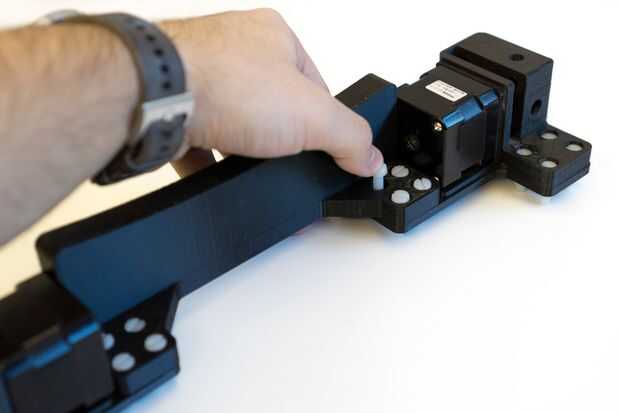

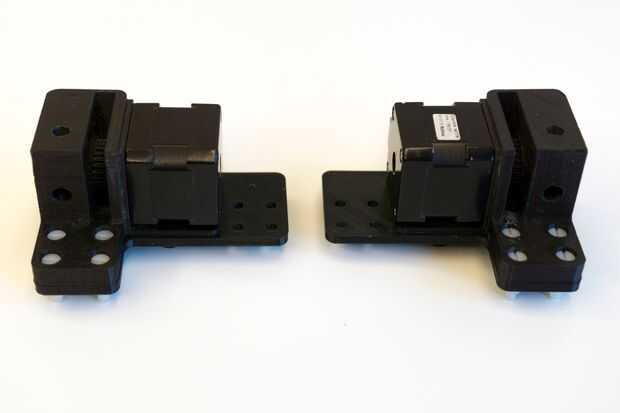

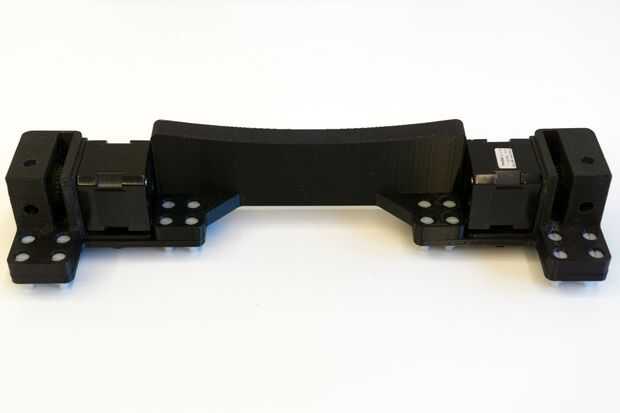

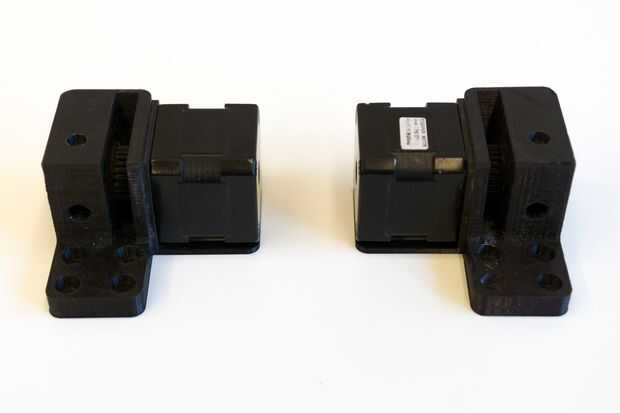

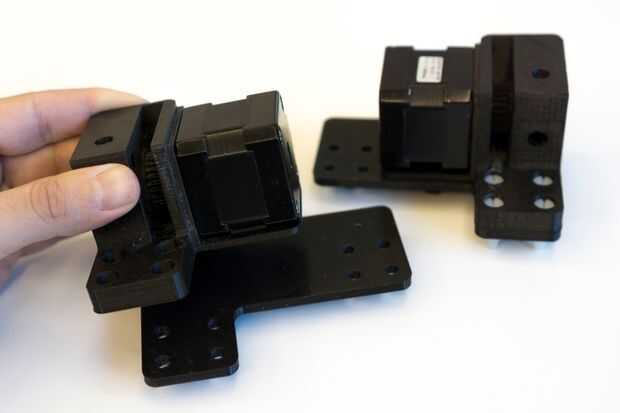

Engranajes de insertar en la ranura, luego conecte motores paso a paso. Uso de magnetizador / demagnetizer herramienta para magnetizar su llave hexagonal. A continuación, inserte los tornillos con motores paso a paso, de los agujeros en las piezas de ranura. Conecta porta parrilla, base a b piezas y ranura piezas juntos.
