Paso 5: cabezal de impresión
Es la magia de la impresora de la torta! El cabezal de impresión! Es tan simple como conectar el panqueque con una válvula.

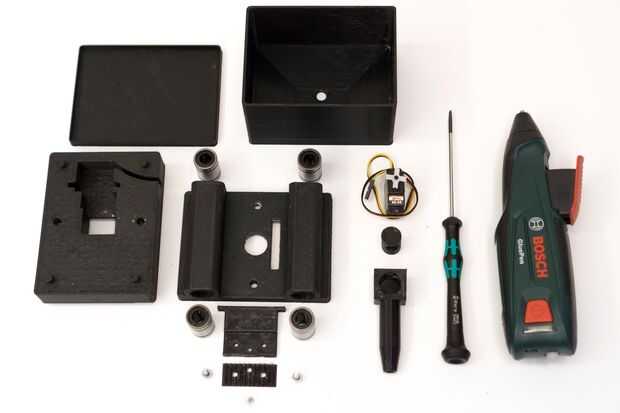

Piezas 3D requeridas:
- Ranura de la cabeza x 1
- Cabeza titular x 1
- Cabeza de ranura tapa de correa 30 x 1
- Extrusora de cabeza x 1
- Puerta de cabeza x 1
- Válvula de cabeza x 1
- Cuerpo del tanque x 1
- Tapa del tanque de x 1
- Cabeza del caso Pin x 6
Partes necesarias:
- Micro Motor de pasos (por ejemplo, Hitec HS-53) x 1
- Rodamiento de bolitas Linear 15X25m m (8mm interior) x 4
Herramientas necesarias:

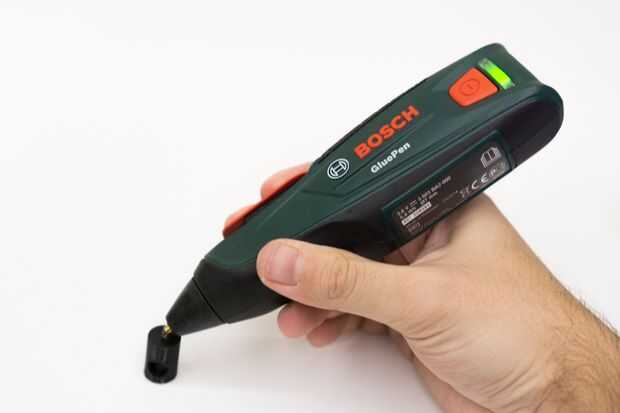

- Pistola de pegamento caliente
- Destornillador
Instrucciones:

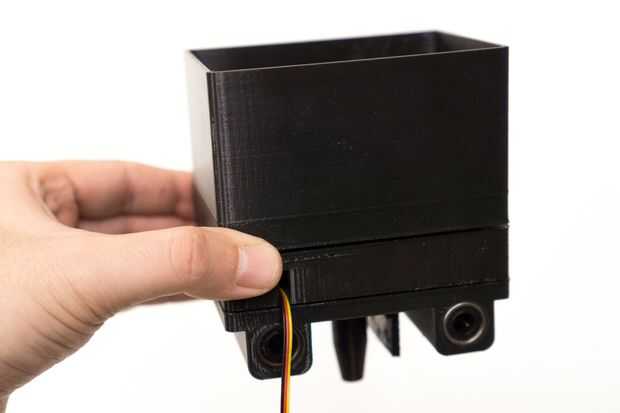

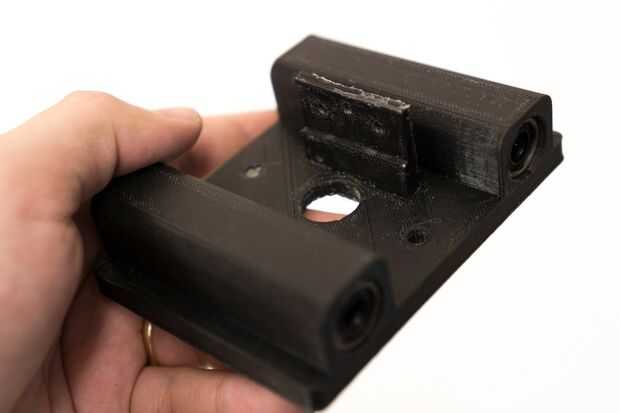

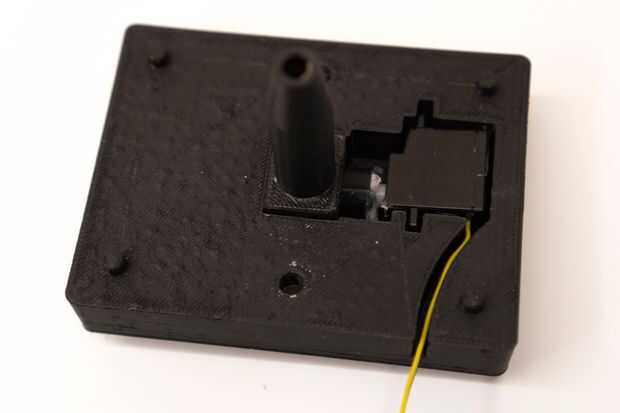

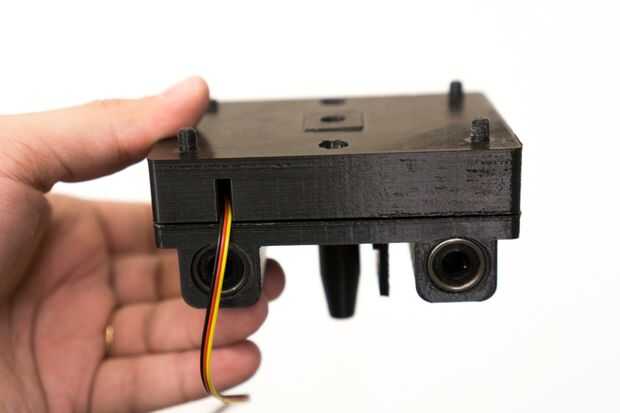

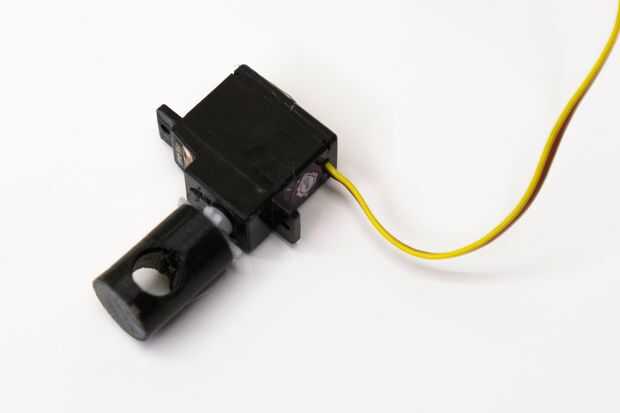

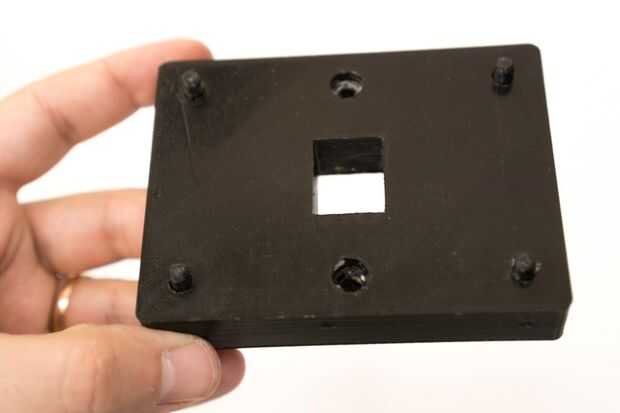

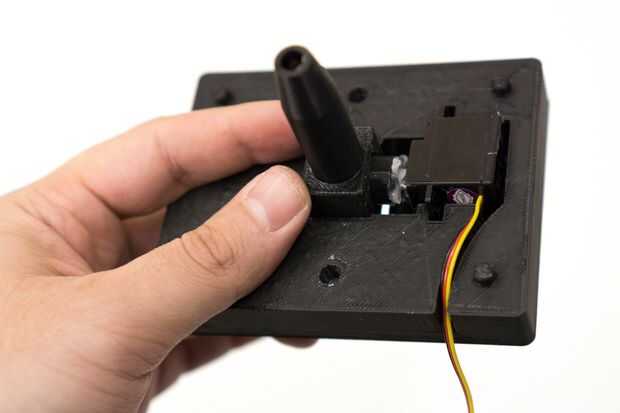

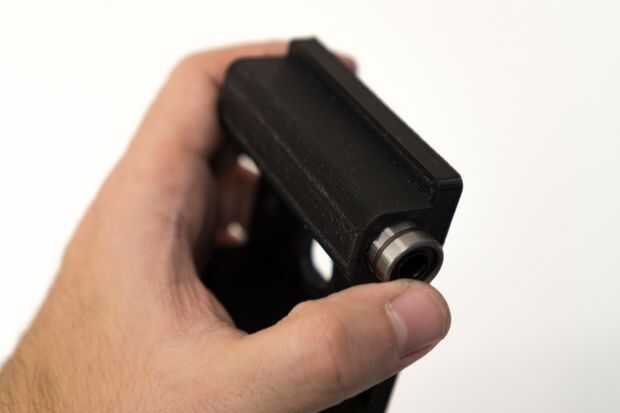

En primer lugar, Inserte 4 rodamientos verticales a la ranura de la cabeza. Luego, aplique una pequeña cantidad de pegamento caliente a la válvula y combinar el motor servo. Inserte el mecanismo de la válvula a la extrusora y empujarlos a la parte de la puerta del jefe, como se muestra en la foto. Introduzca los pernos caso cabeza a cabeza la puerta. Por último, combinan todas las partes. Entonces, vamos a tener la cabeza de panqueque.
