Paso 6: eje y
Eje y da segundo capacidad de movimiento a la cabeza de impresión.

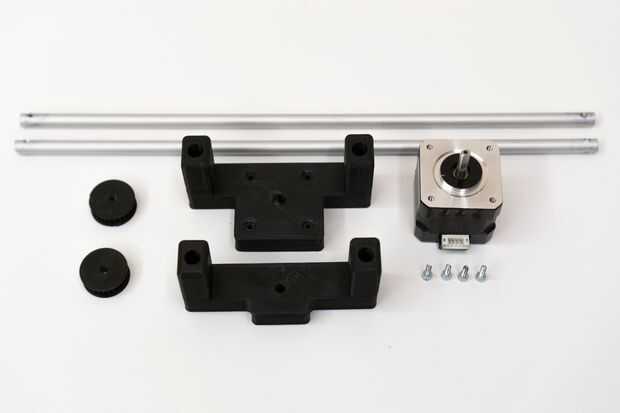

Piezas 3D requeridas:
- Ranura - Top - Motor - izquierda x 1
- Ranura - Top - libre - derecho x 1
- Engranaje - ranurado x 1
- Engranaje x 1
- Engranaje - tapa x 2
Partes necesarias:
- M3x10mm perno x 7
- M3 Tuerca x 3
- M3 Arandela x 3
- M4x20mm tornillo x 4
- Motor de pasos NEMA 17 lunas x 1
- Barra de 8x325mm x 2
- M5x30mm ranurado plástico tornillo x 1
- M5 Tuerca de plástico x 1
- 725x6mm correa x 1
Herramientas necesarias:
- Taladro de 3mm
- TX10 Llave hexagonal
- TX15 Llave hexagonal
Instrucciones:

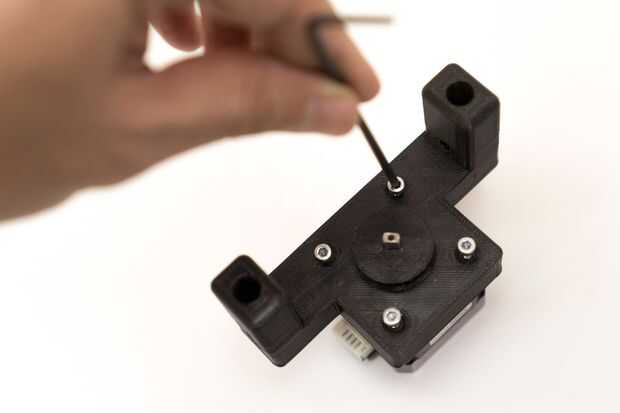

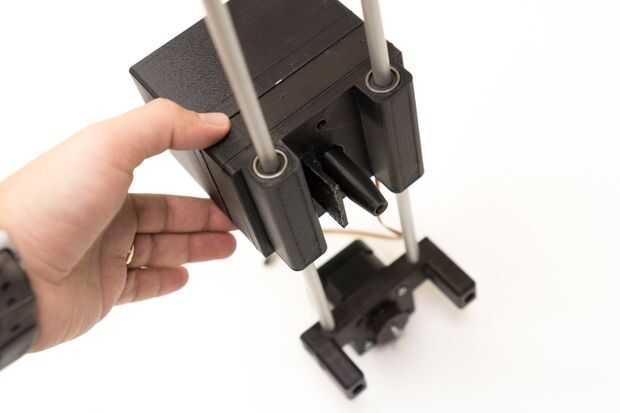

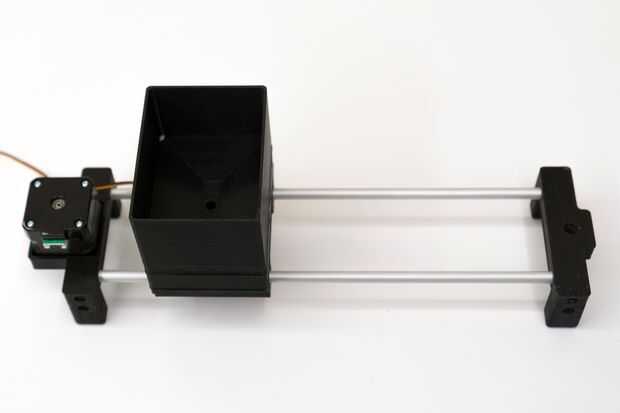

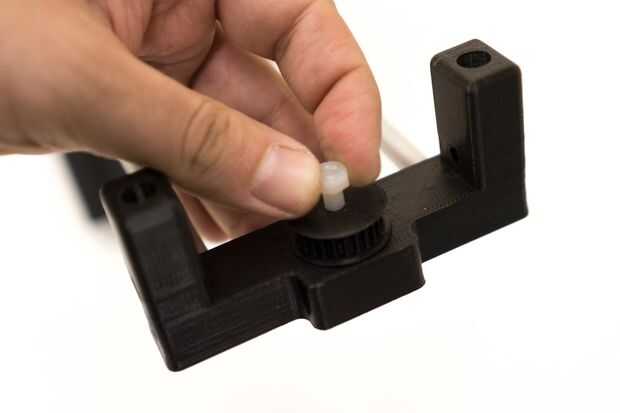

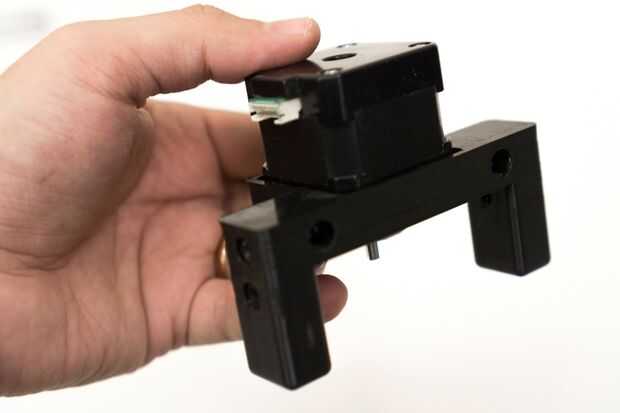

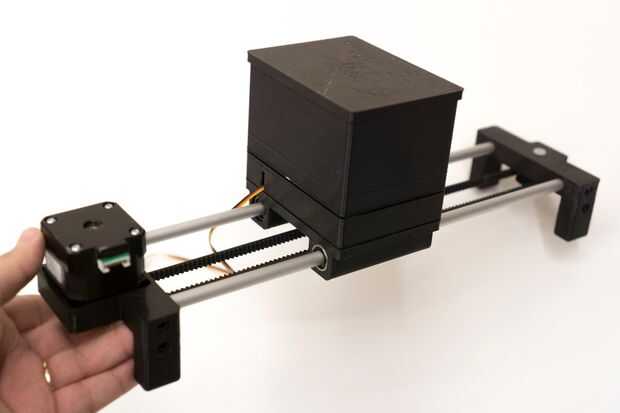

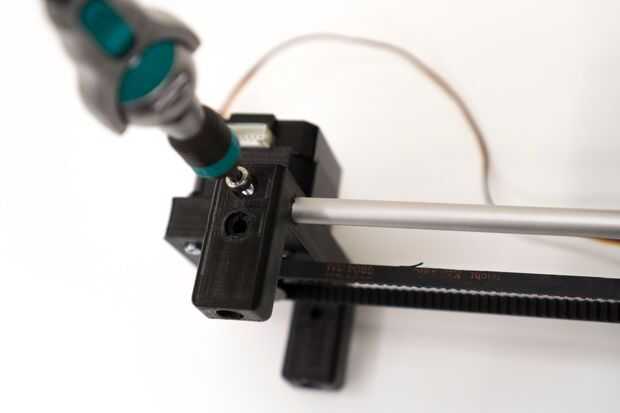

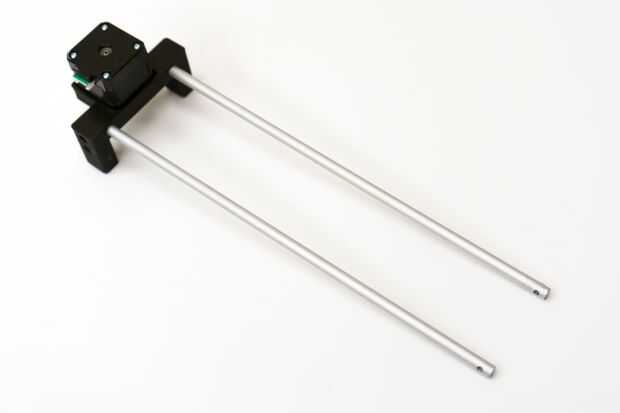

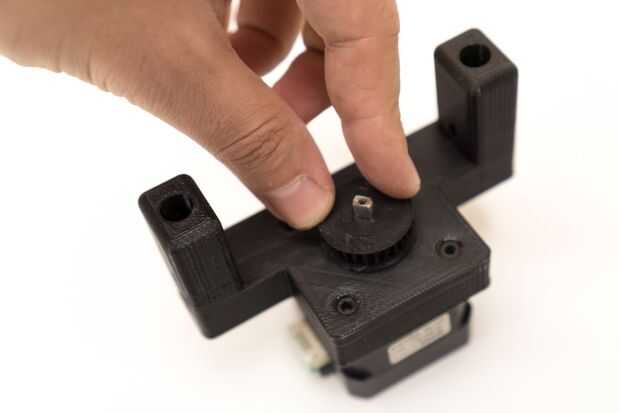

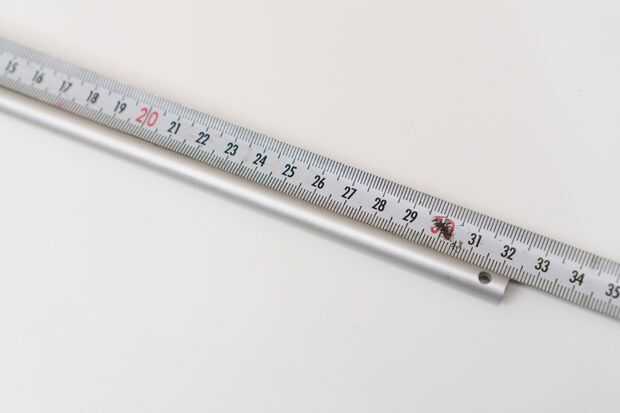

Coloque la ranura del motor a motor paso a paso, luego inserte el engranaje ranurado para el paso a paso. Usted necesitará el eje del motor para asegurarse de que se ajusta fácilmente la arena. Luego, corte dos pedazos de varillas de 32,5 cm. Taladro de dos extremos de las barras, según posiciones motor ranuras de los orificios. Coloque la parte de motor de ranura, luego coloque la cabeza de impresión a las barras. A continuación, coloque la ranura de la segunda a las barras. Usted tal vez desee ranuras a las barras del tornillo, pero no es muy crítica.

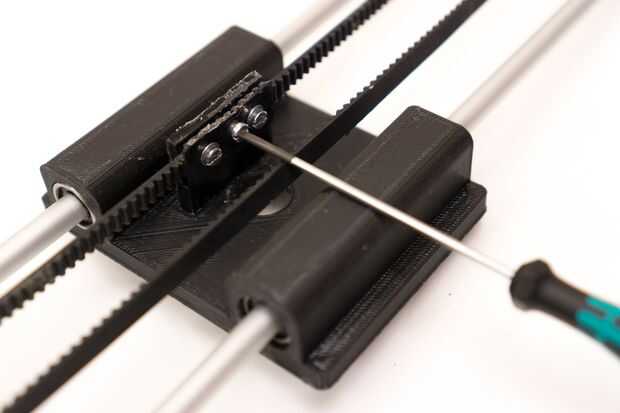

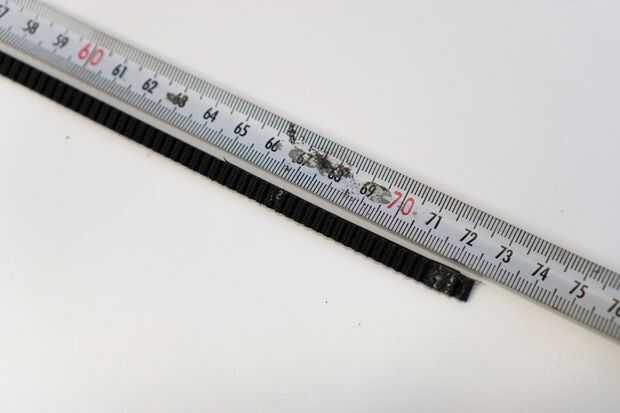

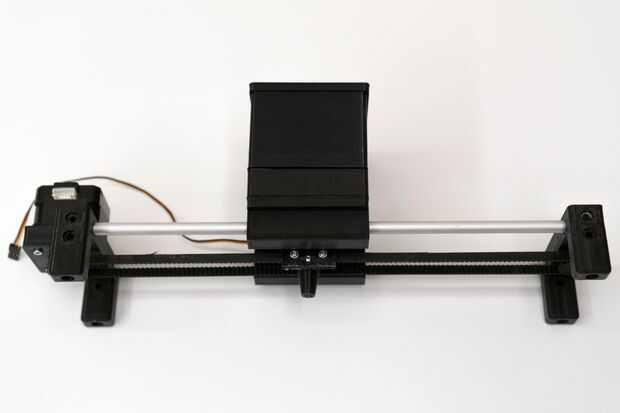

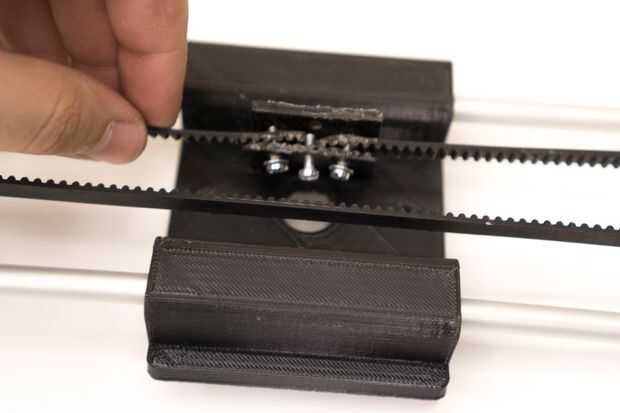

En la segunda etapa, cortar la banda de 72,5 cm y perforar sus extremos según posiciones de los orificios de la tapa de la correa. Tornillo de la tapa de la correa a los cinturones. La parte superior estará lista.
