Impresora para hack de cortador de vinilo (12 / 14 paso)

Paso 12: Instalación del cortador

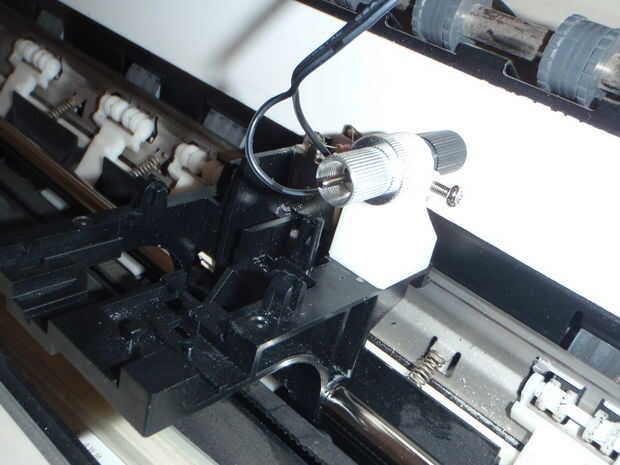

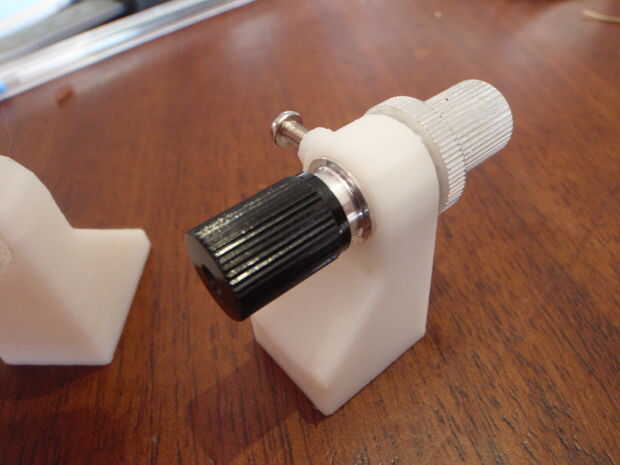

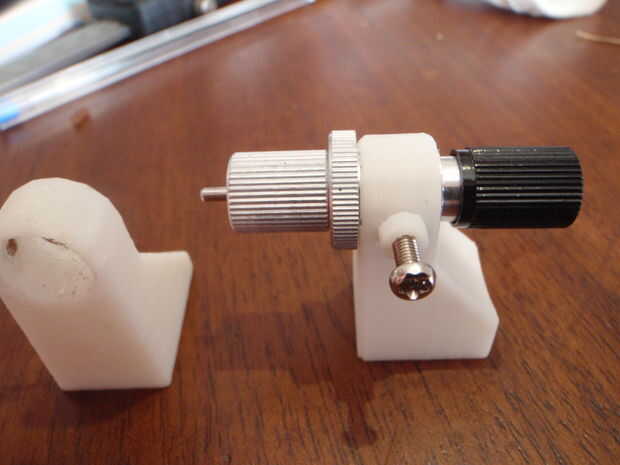

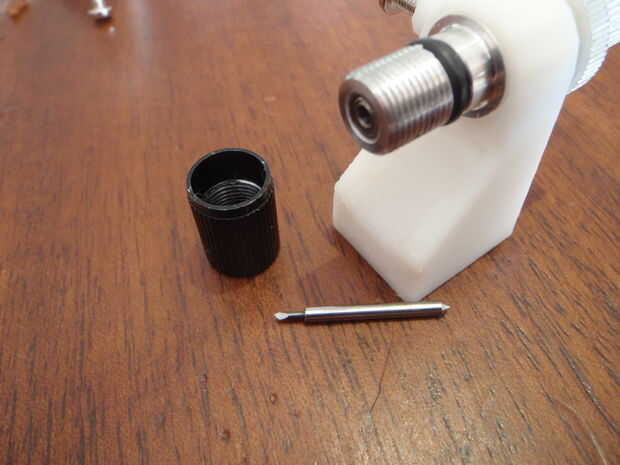

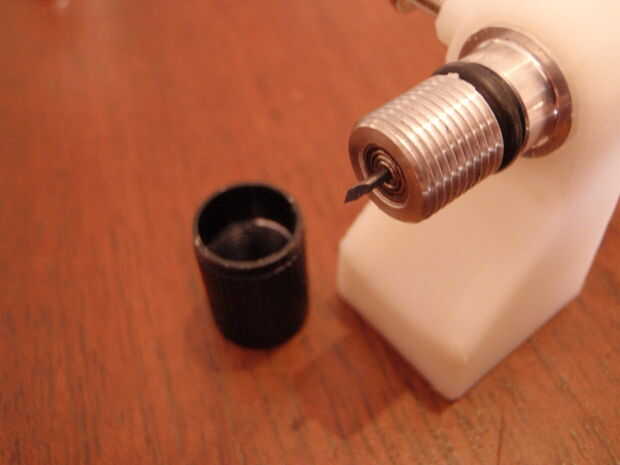

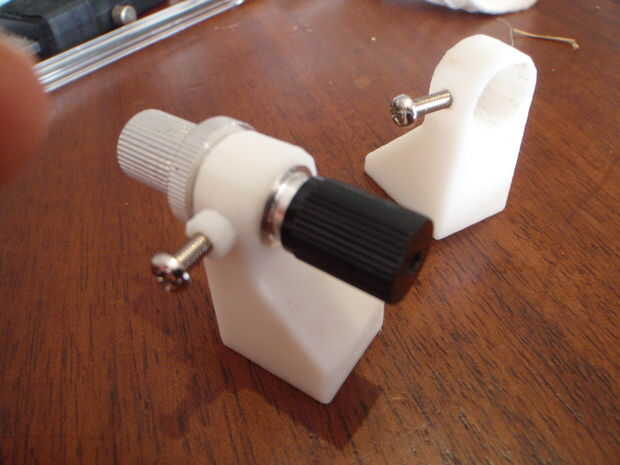

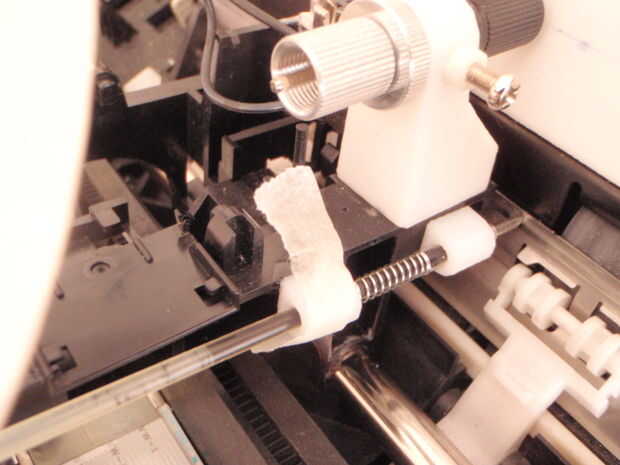

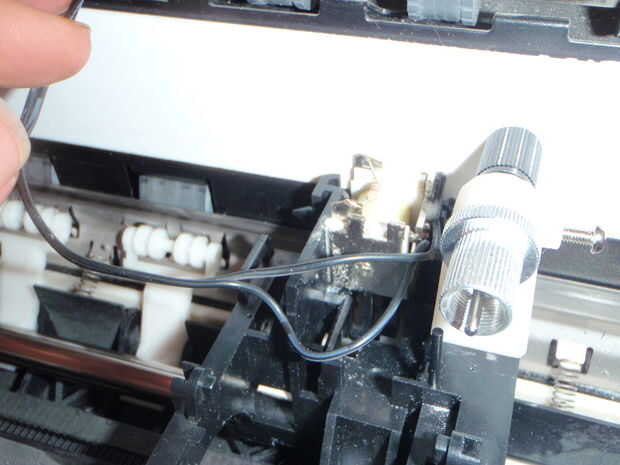

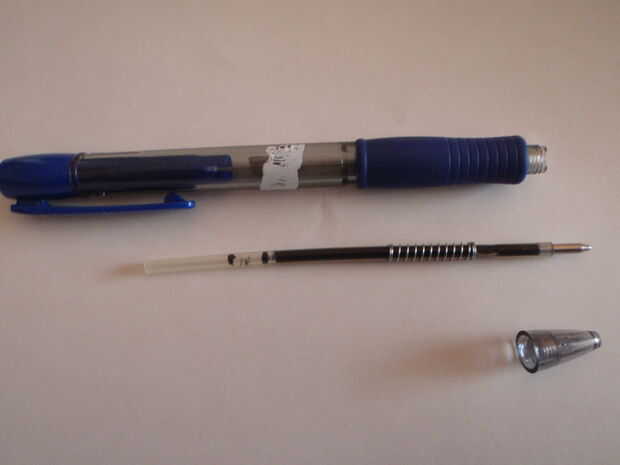

Ya con el electroimán, esta parte también fue muy lentos y difíciles. He utilizado una impresora 3D para hacer un soporte para la herramienta de corte y también algunos pequeños soportes para sostener el tubo y el resorte de una bola de punto de pluma. La idea de la primavera de la pluma es levantar el corte de vinilo cuando el imán no está excitado,
Otra vez todo tiene que estar perfectamente alineados y la tensión del resorte debe ser justo para que el cortador se mueve lejos de los vinilos pero no hasta el momento que el electroimán es incapaz de tirar hacia atrás.

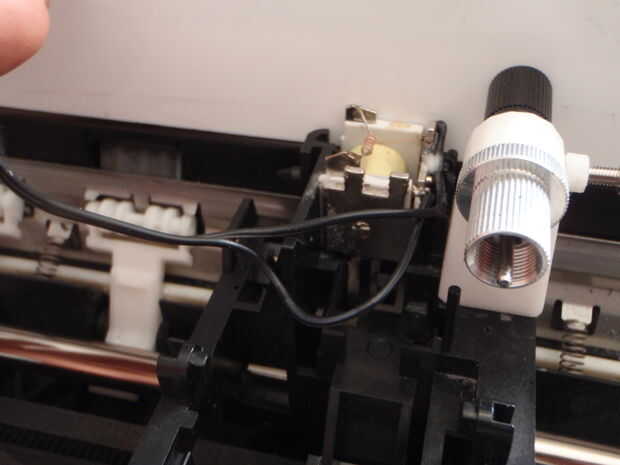

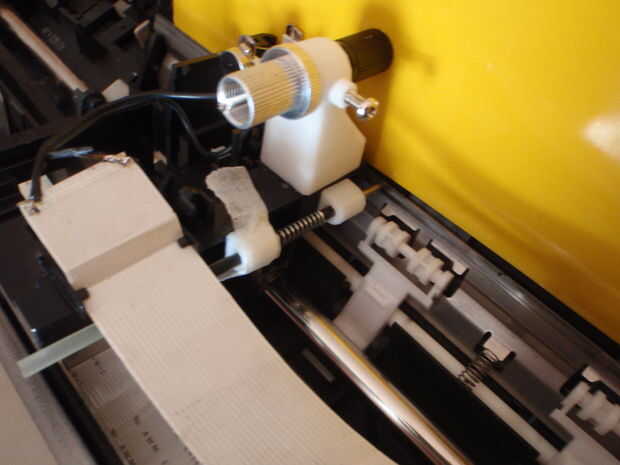

He hecho un descubrimiento interesante, que coloca un imán de tierra rara del botón en la parte posterior del electroimán hizo el electroimán más fuerte y trabajar confiablemente. (Esto es un poco difícil de ver en la foto que he puesto un cuadro de nota en la foto con el vinilo amarillo)

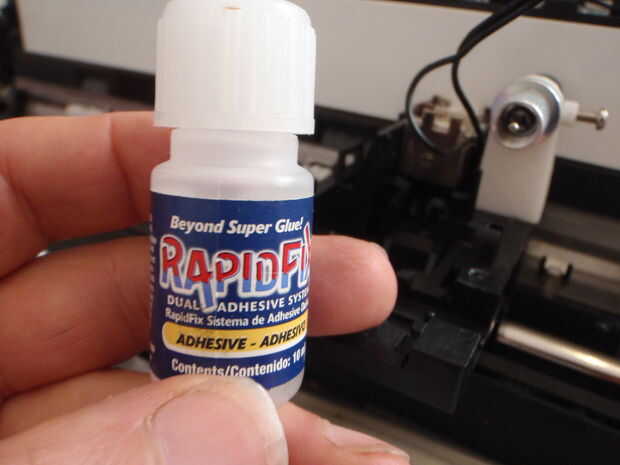

Luego usé el pegamento rápido fix para fijar todo.
También encontré que como la impresora tiene un par de engranajes en el mecanismo, la pequeña cantidad de reacción tienen, causando algunos de los cortes no a por aproximadamente 1/2 mm. muy molesto cuando te van a quitar el wast de la etiqueta engomada, por lo que voy a pasar el motor paso a paso, por lo que directamente conduce el rodillo.
