Impresora para hack de cortador de vinilo (4 / 14 paso)

Paso 4: El cableado hasta el ardunio

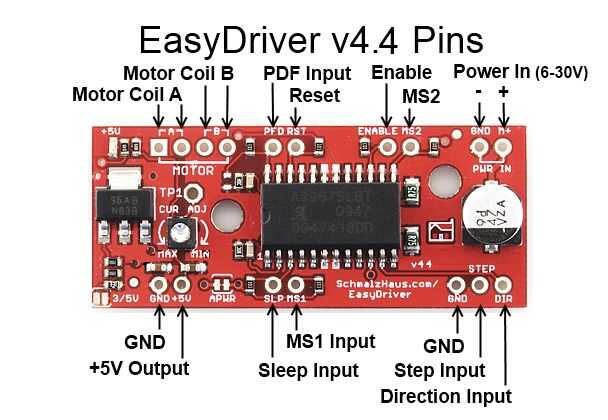

El cableado es muy fácil, usar los conectores de dupont y y empezar a conectar cosas. Primero miramos el tablero de conductor fácil, muchos de los pines no se usan en este proyecto. En el paso tres se identificaron los cables de los motores paso a paso, por lo que podemos conectarlos en primera.

• Bobina de motor A y motor bobina B conectan el paso a paso motor no importa que camino alrededor, siempre y cuando A va a una bobina y B a la otra bobina
• La potencia en - + pernos de ir a la fuente de alimentación y tiene que estas en el camino correcto y hasta 30 voltios DC
• En la parte inferior derecha hay 3 pines GND (masa) de paso y DIR(direction). TIERRA va a GND de arduino
• Nota hay que GRN generalmente 3 pernos en la Junta ardunio no importa que uno utiliza.

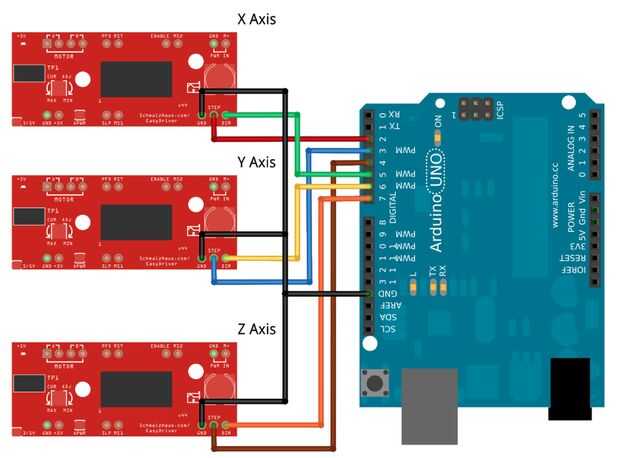

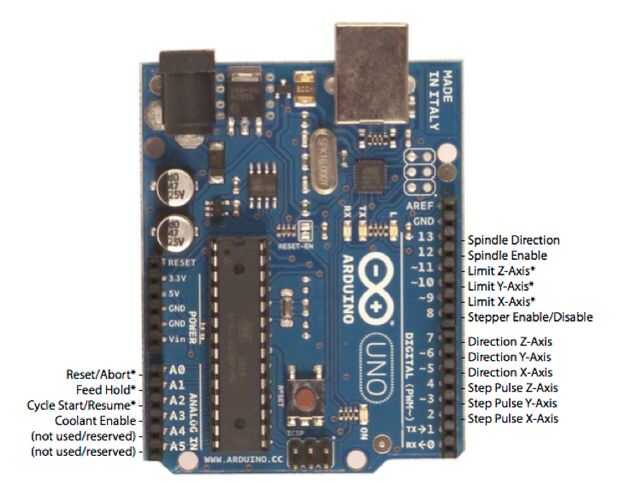

• En el controlador del eje X paso va al pin 2 y DIR va al pin 5
• En el controlador del eje Y paso va al pin 3 y DIR va al pin 6
• No se usar el eje z en este proyecto.

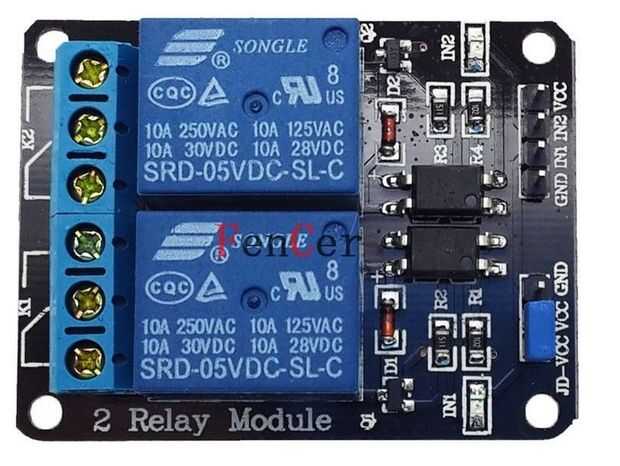

Siguiente el relé

• El pin de vcc va al pin 5V (5 voltios) en arduino
• El pin GND va al GND de arduino
• El pin 1 va al pin 12 en el arduino

Todo va bien te debería escuchar el relé haga clic cuando le conecte cable USB y empezar Grbl, y los controladores fácil deberán encenderse cuando se enciende la fuente de alimentación. Si no ha instalado el software pero puede dejar el poder por ahora.
