Paso 8: Ejecutar prueba con ninguna hoja
Me di cuenta de que la versión para mac puede ser un poco gitchy como la nueva configuración no parecen funcionar a veces pero golpear el gran botón rojo de cerrar/reiniciar parece fijar generalmente.

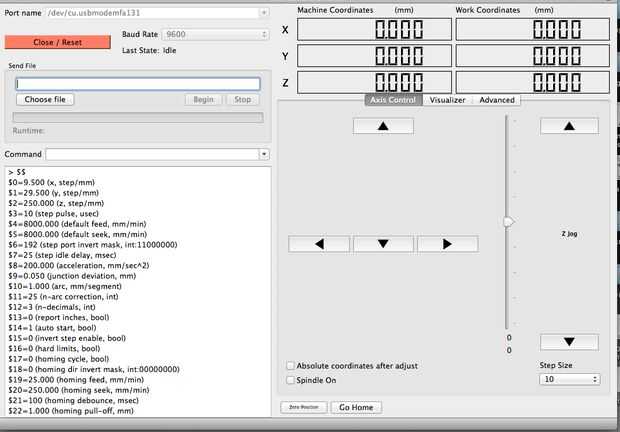

Si te fijas en la primer pantalla de aviso las 3 pestañas Axis control, visualizador y avanzado. También hay una pestaña de tamaño de paso en la parte inferior derecha y las flechas a la X Y y eje Z
Usted puede hacer su rodillo de la impresora y diapositiva mover haciendo clic en cada flecha, si las cosas van mal o pasar el botón equivocado que puede solucionar esto mediante la corrección de su cableado en el controlador de fácil a las conexiones del motor. Para cambiar la dirección del motor, invierta la conexión de una bobina de motor.
ADVERTENCIA Cambiar las conexiones con el poder en puede dañar las tarjetas de driver easy.
Tiempo para empezar a jugar con el ajuste. (Notas también están en las capturas de pantalla)

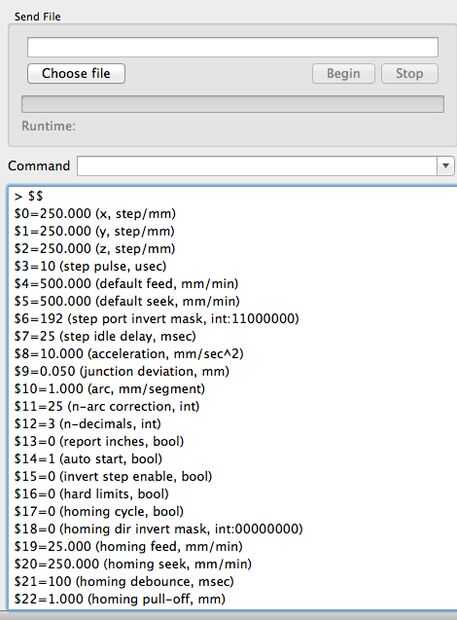

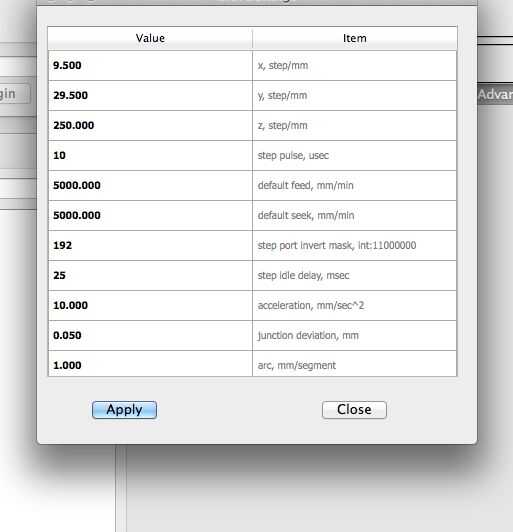

- Necesitamos cambiar la configuración de la X e Y para que la diapositiva y el papel muevan la distancia correcta. Tenga en cuenta la $0=250.000(X,step/mm) y la $1=250.000(Y,step/mm)

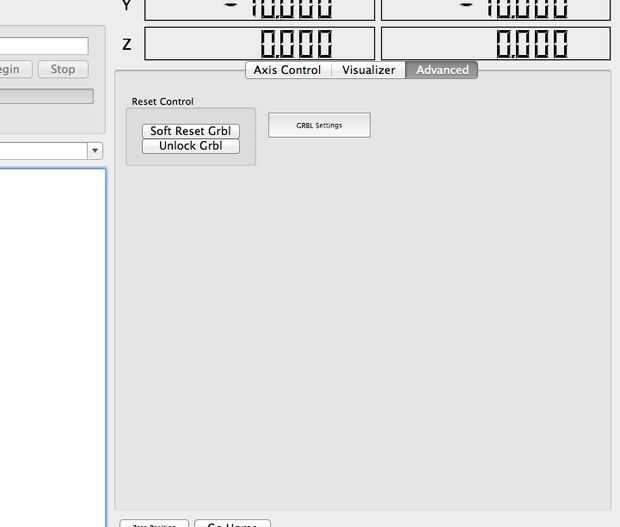

- Haga clic en la ficha avanzadas y haga clic en desbloquear Grbl luego ajuste Grbl

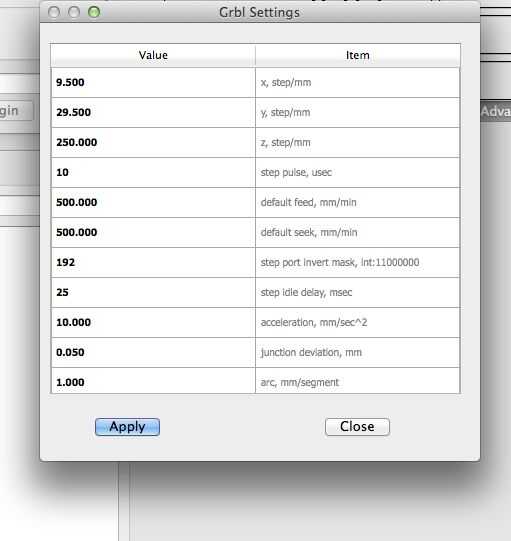

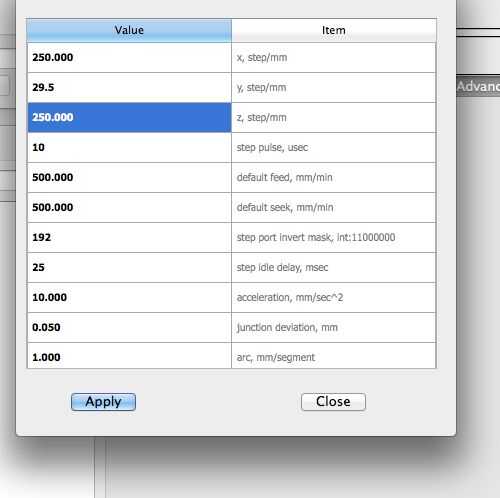

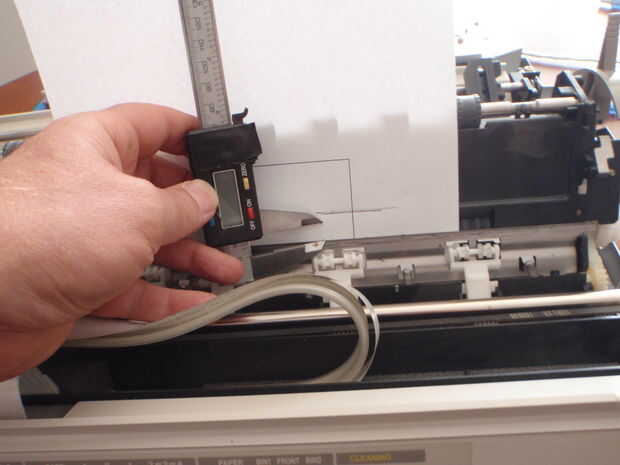

- Haga clic en el enclave que desea cambiar, el rodillo viajaba hacia mucho así que reduje esto a 29.5 (tuyo probablemente será diferente) por lo que el papel movía exactamente 100 mm cuando se selecciona el paso de 100mm.
- Aplicar y en la pantalla principal del golpe soft-reset

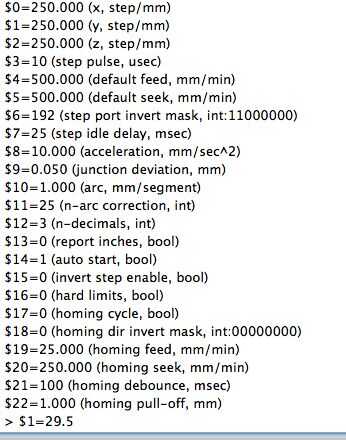

- Todo va bien que debería ver una nueva línea de código en la parte inferior de la pantalla de texto. Entonces puede utilizar las flechas para ver si funcionaban los cambios. (Si nada cambia Pulsa el botón rojo reset)
- Una vez en movimiento la distancia correcta del eje se puede ajustar el otro.

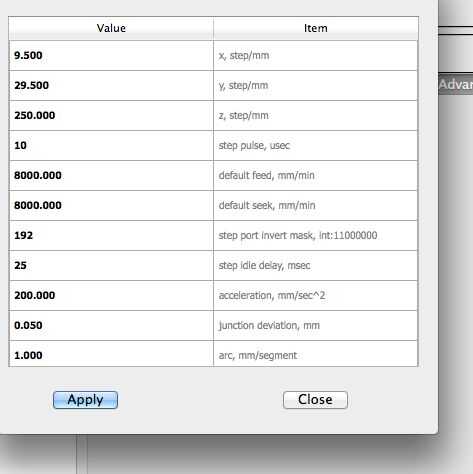

- También puede ajustar la velocidad de la alimentación por defecto y por defecto buscan
- Usted encontrará que la velocidad no cambia mucho hasta ajustar la aceleración

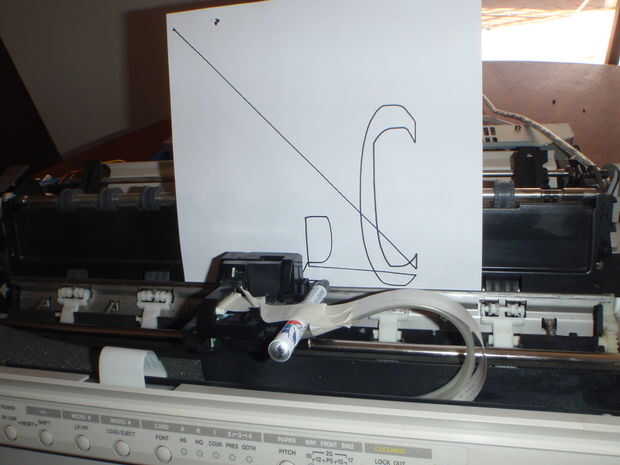

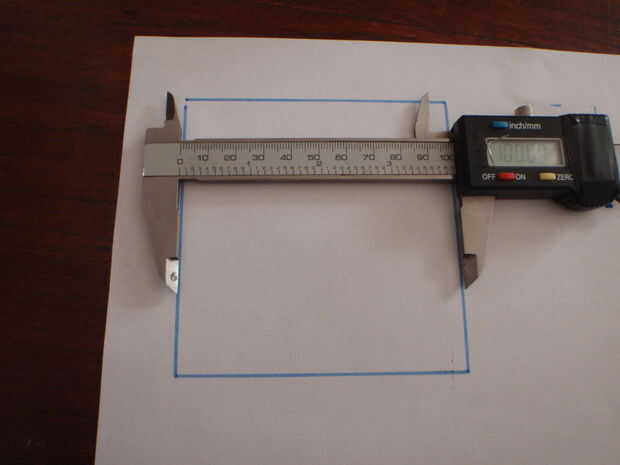

- Yo tengo la mía ajuste por ensayo y error, con la meta sido dibujar una caja cuadrada de 100mm, que alrededor de una hora de trasteo
- Encontré entonces fue todo al frente para un cableado rápido cambio al X (diapositiva) paso a paso motor fijo que.
