Si apenas comienzas con interface de puerto paralelo como yo, necesita alguna manera de comprobar tu trabajo. Hay otras maneras de comprobar el puerto como DMM, pero sólo comprueba un puerto a la vez. Después de mucha frustración decidí que necesitaba una mejor manera.
Usted verá esto llamado por varios nombres diferentes. D25, puerto paralelo, Puerto de la impresora tal vez más pero que son la misma cosa.
Usé esta calculadora de LED http://led.linear1.org/1led.wiz para determinar las resistencias correctas a usar. Los puertos son 5v.
Usé en el alculator:
voltaje de la fuente - 5v
tensión directa del diodo - 1.4
corriente directa del diodo (mA -.25
Esto nos da 150 ohmios.

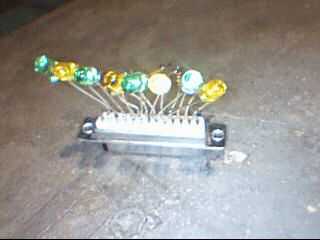

A continuación utiliza alternando verde y amarillo LED y había soldado a la sub conector D-25.

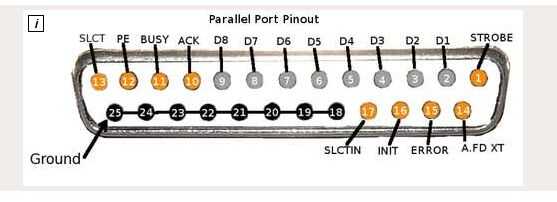

Las patillas del conector D-25 tienen más de un número asignado a cada pin. Puede conseguir confuso. Estaremos usando números 1-25. Los principales reales vamos a bu son alfileres 2 a 9 (también numerados D1 a D8) y 18 a 25.
.

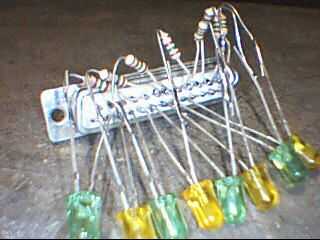

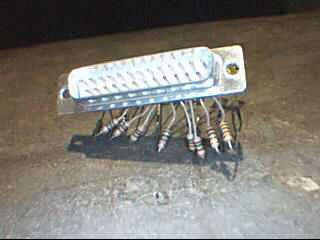

Va soldado al final del ánodo (el extremo más positivo) de lo LED' s al pin 2 a pin 9. Entonces será soldado las resistencias a motivos. Pins pines 18 a 25. Que nos da 8 pos y 8 conexiones de neg. A continuación va soldado el cátodo (pierna más corta negativa) a la resistencia. Tratar a cada uno por cada resistencia a su LED respectivo lo mejor que podáis. Si no alineado muy bien su ok, se puede ajustar después de que se siguió.
