Paso 6: El regulador y el cableado
El regulador de velocidad es una buena adición al vaso de liquedhandwash. Con el regulador de velocidad se puede controlar la tasa de las rocas son caídas y ajustan para que sea menos ruidoso.

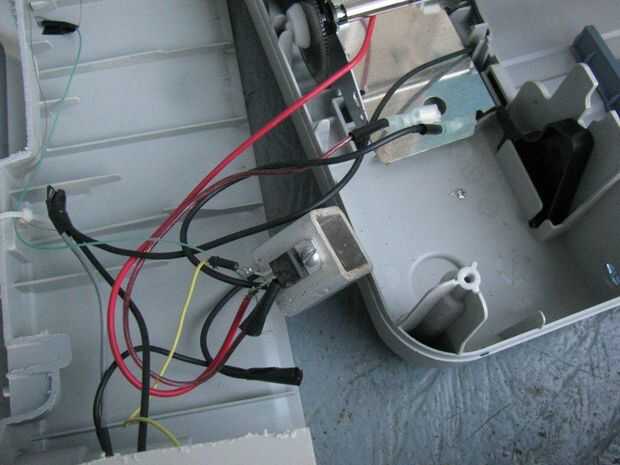

El regulador está compuesto por un potenciómetro y un transistor de tensión variable de LM 317. Funciona bien. Puedes ver las fotos de cómo elctronico. También he añadido un disipador de calor para el LM porque puede estar muy caliente.
Además el controlador de velocidad he añadido un interruptor para encender y apagar.
El cable se sueldan a los componentes.
Descomponen el cableado es aquí:
Negativo del adaptador va a cambiar. De interruptor, negativo va ficha media del potenciómetro, el cable negativo de los leds y el motor.
Positivo va a la clavija de entrada de la lm y a los leds.
Negativos de los potenciómetros ficha lateral va a la clavija de ajuste de la lm.
El pin medio del lm va al motor para positivo.
