Paso 4: El sistema de riel de fibra de carbono

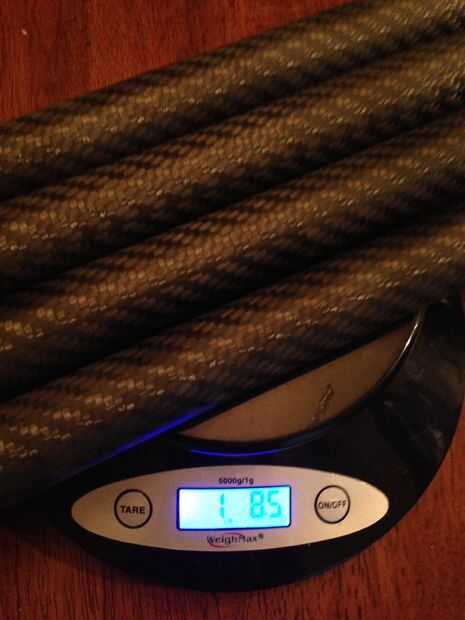

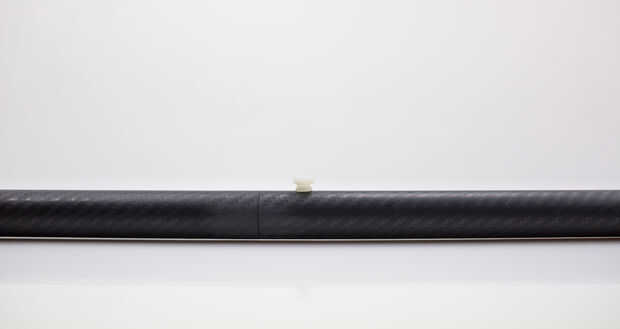

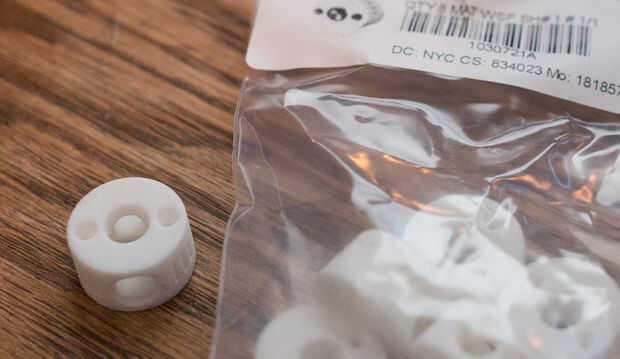

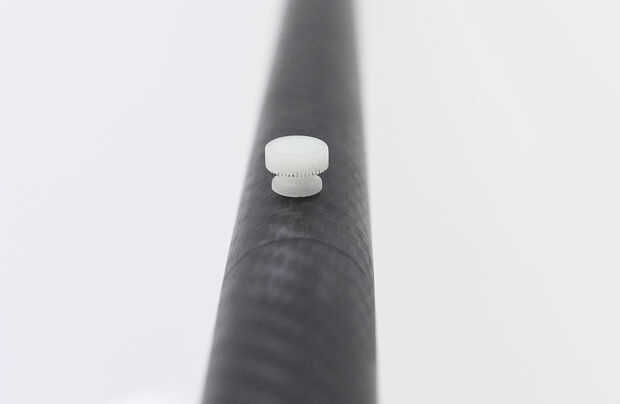

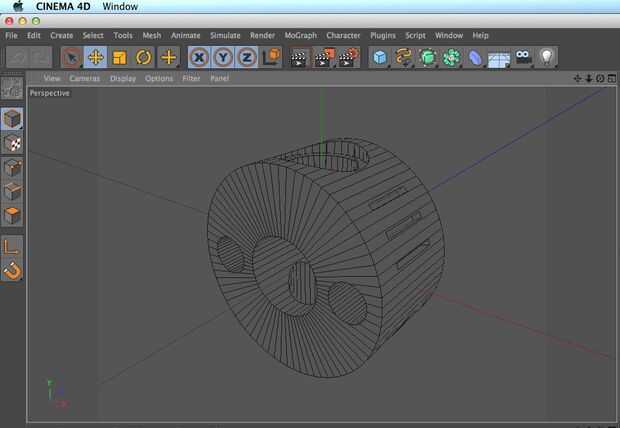

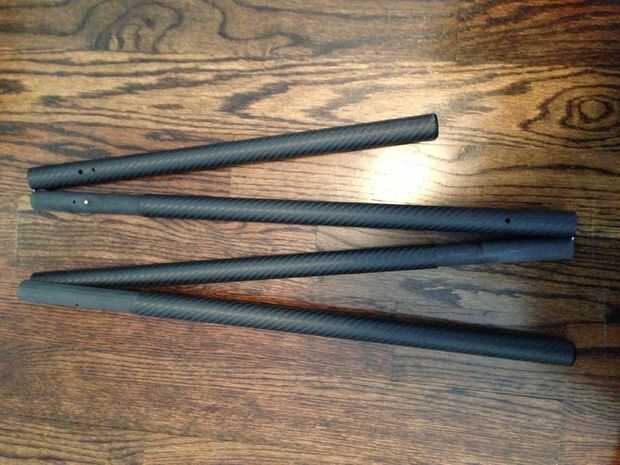

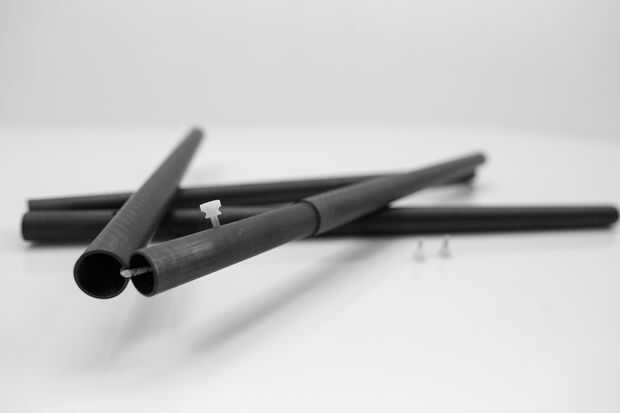

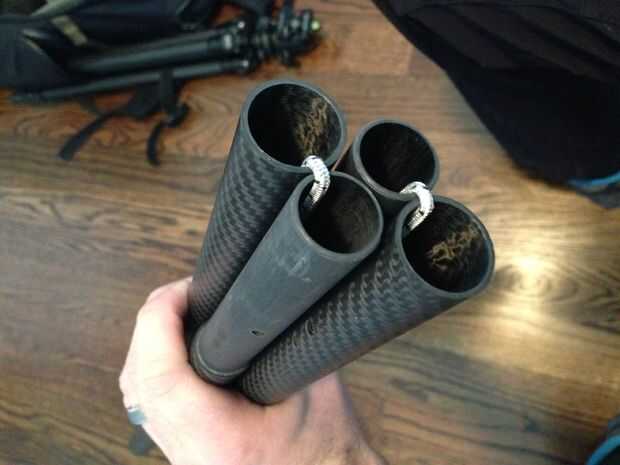

Inspirado en el diseño de la percepción dinámica, diseñé un fibra de carbono sistema de modificado de 1" que excluía las conexiones roscadas de aluminio. El diseño utilizado 11,75" CF virola conexiones ajustaron en 1" tubería. Después de ir de compras alrededor, terminé todo pedido de Compuestos Rockwest en Utah (muy recomendable, excelente servicio al cliente y productos de calidad superior). Rylan en Rockwest asistido con "snap" y cable de descarga (como postes de la carpa) para unir los segmentos en el punto de conexión de cada virola. Maneja también el casquillo de la vinculación para no tener que asumir los gastos para comprar todos los materiales necesarios para hacerlo yo mismo. Este diseño general parecía brillante y ha trabajado bien, pero sufrió de rotación juego entre cada segmento. Después de pensar, se me ocurrió una solución que más piezas impresas 3D! Diseñé un montaje interno que utiliza un roscado insertar termoplástico de latón de 8-32. Perforado y había roscado rosca 8/32 en las conexiones de virola CF y utiliza un tornillo de nylon para unir firmemente cada segmento sin ningún juego de rotación. Solución perfecta! Desafortunadamente, como tapping (threading) piezas de nylon impreso 3D, usted no puede confiablemente contar con rosca CF no tira después del uso prolongado. Esto es donde los insertos impresos 3D salvar el día. El 3D impresos montaje, imprimido por Shapeways, con latón inserto roscado encaja perfectamente en la férula de fibra de carbono y encaje en su lugar con algun pegamento gorila expansión ofreciendo un hilo confiable para bien unir los segmentos que no se tira.
