Imprimir una Fob Key 3D de una imagen o un Logo (3 / 6 paso)

Paso 3: Convertir la imagen a un gráfico vectorial

Esta es probablemente la parte más difícil, pero no debería ser demasiado difícil. Vamos a importar el logo en Inkscape, trazarlo, limpiar si es necesario y exportarla como un archivo DXF para el siguiente paso. Si ya tienes una (R12) fichero DXF de su insignia, usted puede omitir este paso.

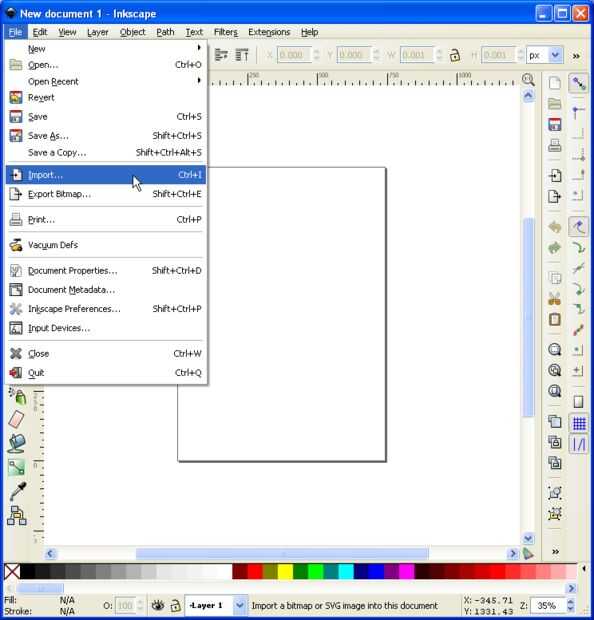

1. en el menú archivo elegir Importar... y seleccione el archivo de su logotipo. Que es un mapa de bits de color único (por ejemplo, blanco y negro).

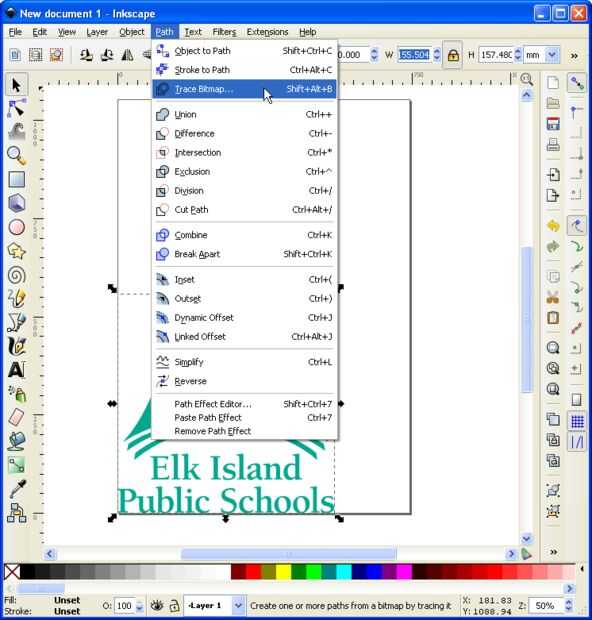

2. Haga clic en su logo, luego en el menú trazado elegir Trazar mapa de bits...

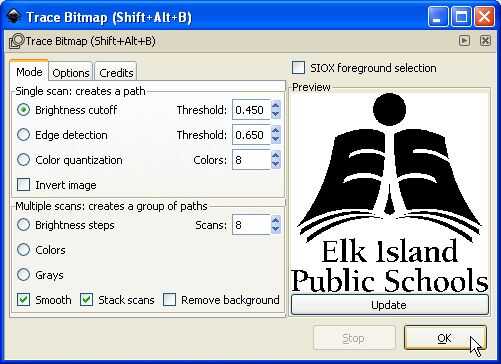

3. en el cuadro de diálogo que aparece, haga clic en Aceptar y luego cerrar. Si todo va bien ahora debe tener un objeto de trazado sobre el mapa de bits original.

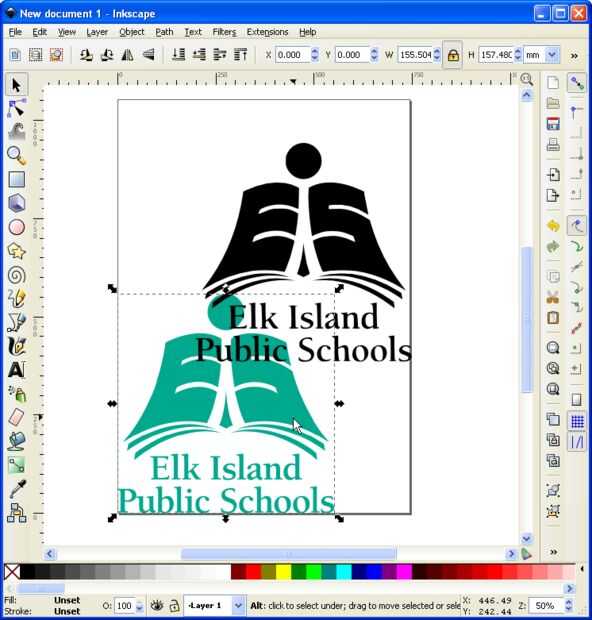

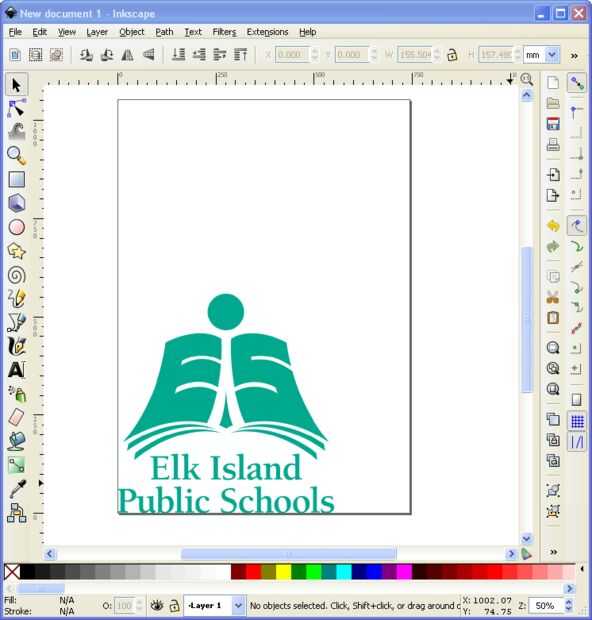

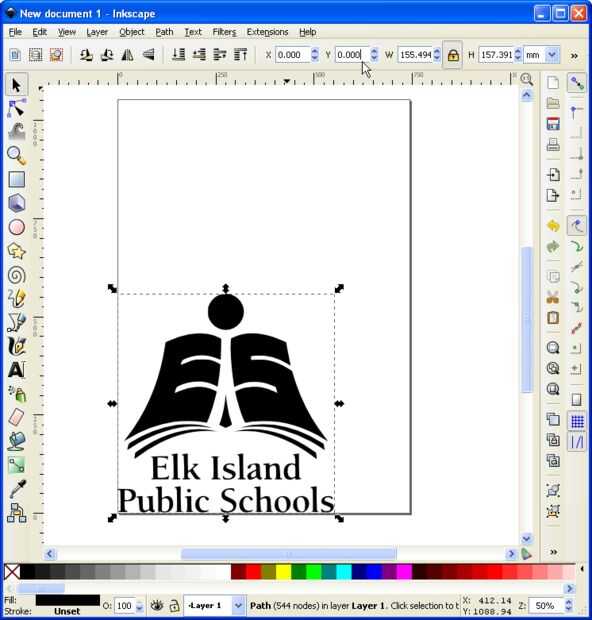

4. Mueva el objeto de trazado del camino y borrar el mapa de bits original. Volver el objeto de trazado en la parte inferior izquierda (0, 0).

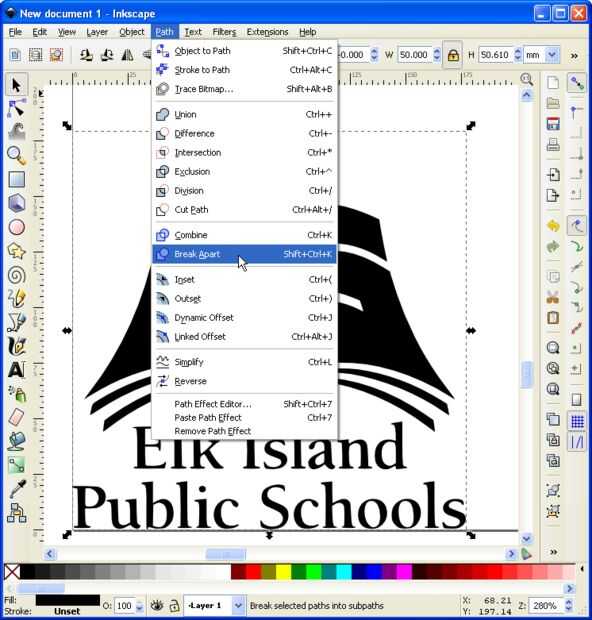

5. Si hay partes de la imagen que no desea, en el menú de ruta seleccione Separar y eliminar partes no deseadas

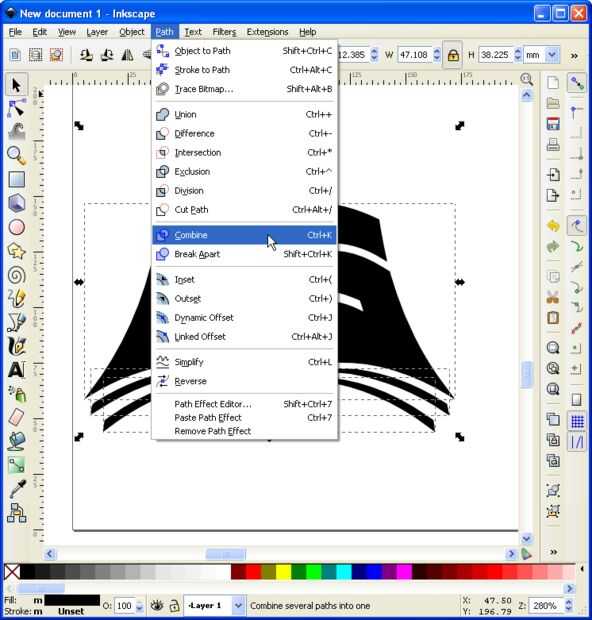

6. Seleccione todo lo que sigue y en el menú trazado elija combinar.

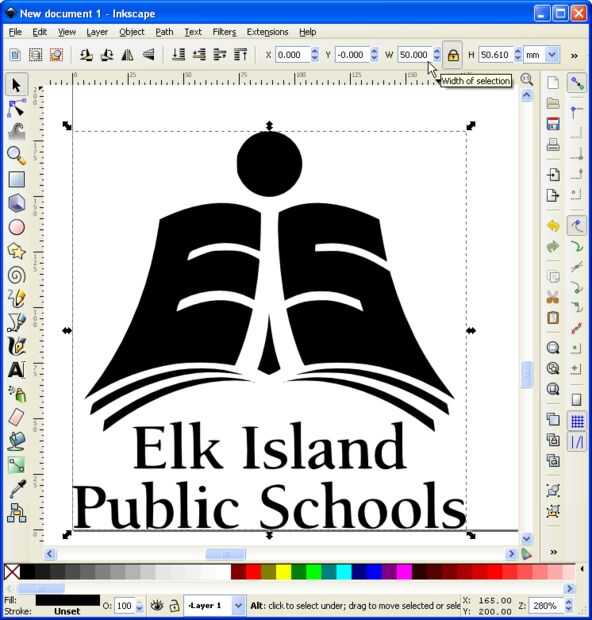

7. cambiar el tamaño del objeto de trazado para el tamaño que desea que su llavero que escriba el tamaño en la W (anchura) o H (altura). Asegúrese de que su haga clic en el botón de bloqueo para asegurarse de que no cambie la relación de aspecto de su logotipo.

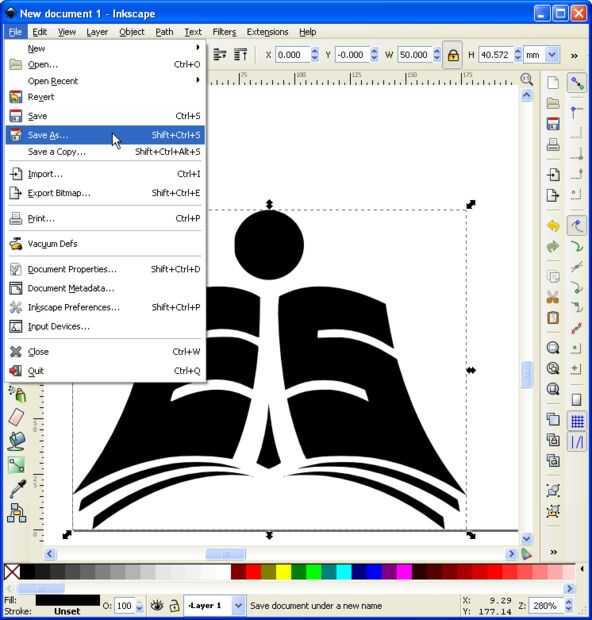

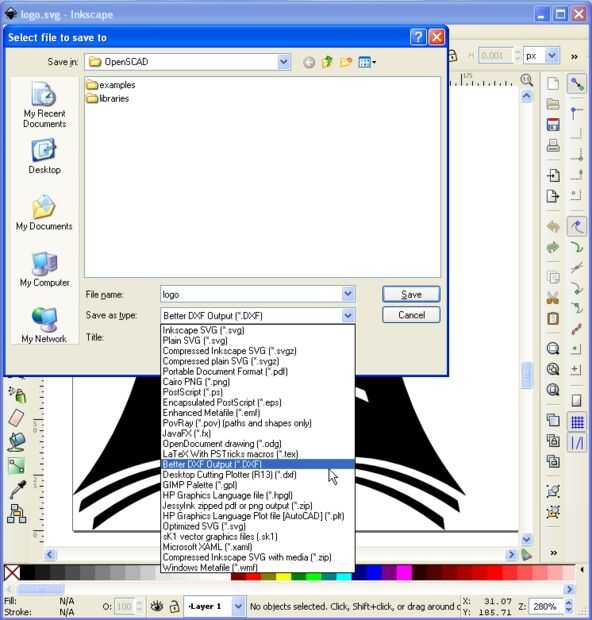

8. en el menú archivo elegir Guardar como... y elegir mejor salida DXF (*. DXF) en el menú desplegable. Nombre su archivo logo. DXF y recuerde cuando se guardar para que usted pueda utilizar para el siguiente paso.
