Imprimir una Fob Key 3D de una imagen o un Logo (4 / 6 paso)

Paso 4: Crear un modelo 3D

Vaya a OpenSCAD.org para descargar el programa para Linux, OS Xo Windows e instalar (o descomprimir y ejecutar la versión portable).

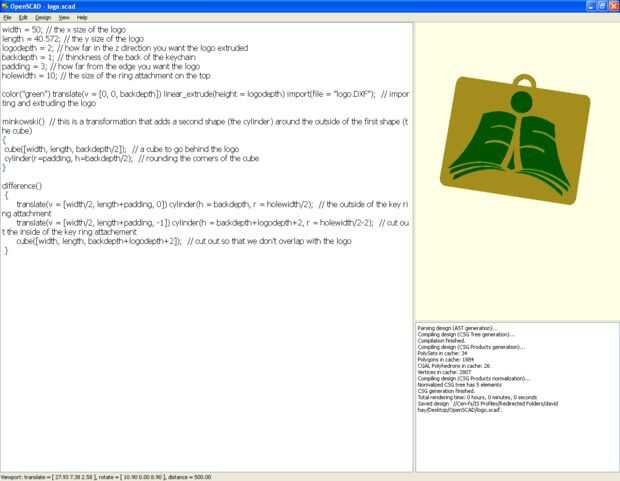

Ejecutar OpenSCAD y pegue el código siguiente (o descargar el archivo adjunto logo.scad).

ancho = 50; x tamaño de la insignia
longitud = 40.572; el tamaño y el logotipo de
logodepth = 2; hasta qué punto en la dirección z desea que el logotipo de extrusión
backdepth = 1; Thinckness de la parte posterior de la llave
relleno = 3; lo del borde que desea el logo
holewidth = 10; el tamaño del anillo del accesorio de la en la parte superior

traducir color("Green") (v = [0, 0, backdepth]) linear_extrude(height = logodepth) de importación (archivo = "logo. DXF");  importación y el logo de extrudado

Minkowski() / / se trata de una transformación que agrega una segunda forma (el cilindro) alrededor del exterior de la primera forma (el cubo)
{
cubo ([anchura, longitud, backdepth/2]);  un cubo para ir detrás de la insignia
cilindro (r = relleno h = backdepth/2);  redondeo de las esquinas del cubo
}

Difference()
{
traducir (v = [anchura/2, longitud + acolchado, 0]) cilindro (h = backdepth, r = holewidth/2);  el exterior del accesorio para llavero
traducir (v = [anchura/2, longitud de relleno, -1]) cilindro (h = backdepth + logodepth + 2, r = holewidth/2-2);  cortar el interior de la dosificación de llavero
cubo ([anchura, longitud, backdepth + logodepth + 2]);  corte para que nos quepan con el logo
}
