ImPrinter: la impresora térmica Imp eléctricos inalámbrica, conectados a internet (2 / 7 paso)

Paso 2: endosador: alambre para arriba

1. Energía - 2A mínimo en 5V
2. Señal - 3.3V 19200 baudios serie, que la imp es feliz enviar y recibir

Esto da un total de cinco conexiones de soldadura para la impresora. Usted necesitará hacer dos conexiones más, sin embargo, porque la Junta de arranque imp necesita energía, demasiado. Lo que haremos realmente es la fuente de alimentación (mediante el adaptador de conector de barril) a la placa de arranque electric imp, luego conecte Vin y tierra en el tablero de arranque y Vin y tierra en la impresora. Luego enganchamos la interfaz serial. Vamos a empezar con la alimentación:

1. Cortar dos piezas de corto (1" a 3") de alambre y tira de ambos extremos.
   1. Si no tienes ningún cable, pueden robar algunos de los cables de impresora que tenes con la impresora, porque vamos a uno de los extremos del conector de corte. Lea y verá donde se puede tomar de.

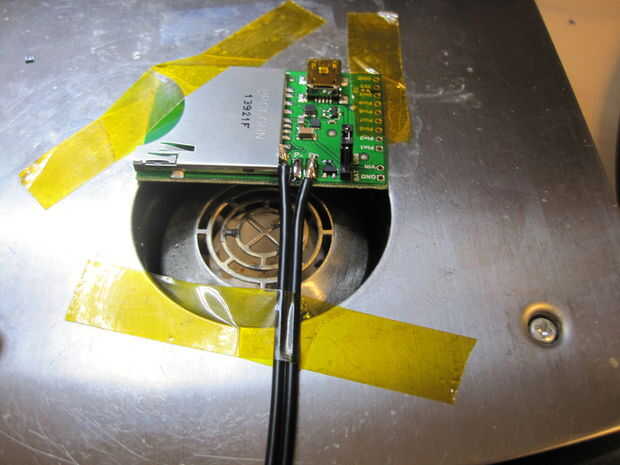

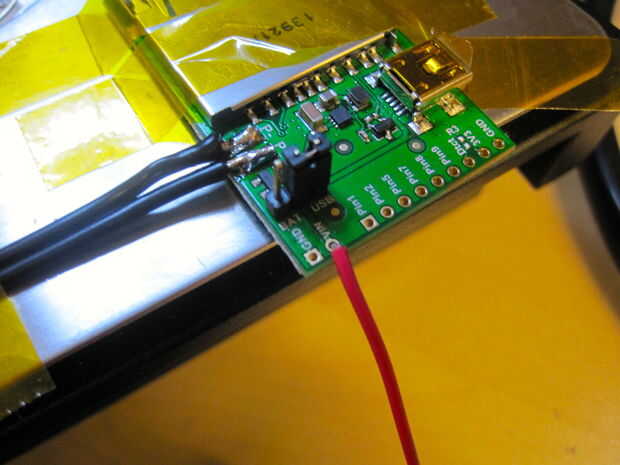

2. Soldar los cables a los botones de potencia en la placa de arranque electric imp. Roja a P +, negro P. Si los cables son muy cortos, puede que desee utilizar pinzas o alicates pequeños para mantenerlos al soldar, ya que a conducir el calor bastante bien.
   1. Cinta de la placa breakout a algo sólido
   2. La almohadilla de la potencia deseada con el soldador de calor
   3. Añadir un poco de soldadura en la almohadilla (no a la plancha) para hacer un cordón de soldadura poco agradable
   4. Retire la almohadilla de la soldadura y hierro
   5. Sostenga el extremo pelado del cable que desea de la soldadura hacia abajo en el cordón de soldadura
   6. El cable y la almohadilla de calor (solo calentar la soldadura hará un resfriado común, que se romperá!) con el soldador hasta que la soldadura fluya sobre ambos
   7. Quitar hierro, sosteniendo el alambre en su lugar por un momento deje que la soldadura se enfríe

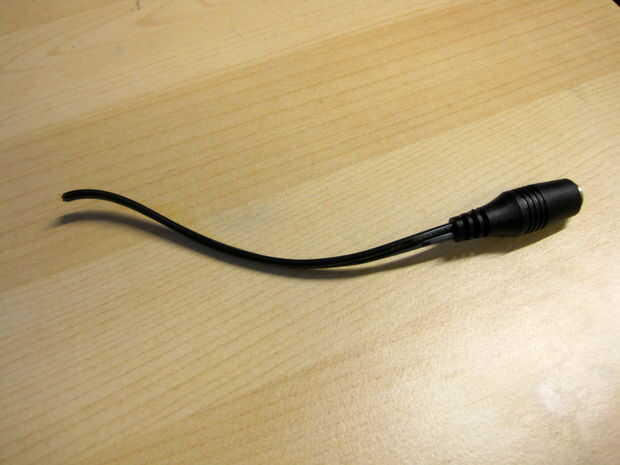

3. Conecte los cables al adaptador de conector de barril.
   1. El cable negro debe ir al terminal que está conectada a la parte exterior de la entrada del cañón. Esta es la tierra.
   2. El cable rojo debe ir a la patilla central de la toma de barril. Se trata de + 5V.
   3. Puede utilizar un multímetro para probar. Te recomiendo hacerlo.
   4. No sudor conseguir hacia atrás. El tablero de arranque electric imp tiene protección del reverso-voltaje de P + y P-pastillas (pero no en la plataforma de Vin, así que ten cuidado si usas cada vez que uno!)

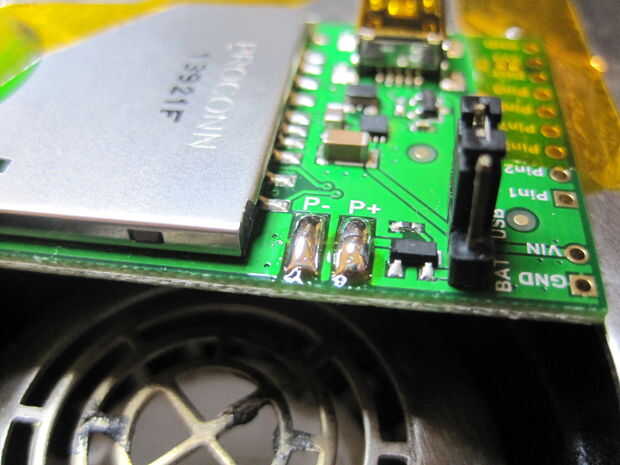

4. Establecer al puente en su imp eléctrico tablero de arranque para conectar "BAT" y el pin del centro de tres pines. Si tu tabla no tiene un encabezado poblado, puede utilizar un pequeño trozo de alambre para conectar el pad del centro de las tres potencia botones select con el botón marcado "BAT"

Usted puede probar su imp en este punto si quieres; Si enchufa la verruga de la pared, conectarlo al adaptador de conector de barril y poner a un imp en la toma, debe encender (y si previamente ha configurado a este imp para la red, incluso se conecta). Si no, comprueba que realmente está enviando 5V a P +, tierra es conectado al P-, y que tienes el poder de elegir puente seleccionar correctamente. No te preocupes acerca de la configuración y programación del imp ahora, vamos a llegar a un poco más adelante.

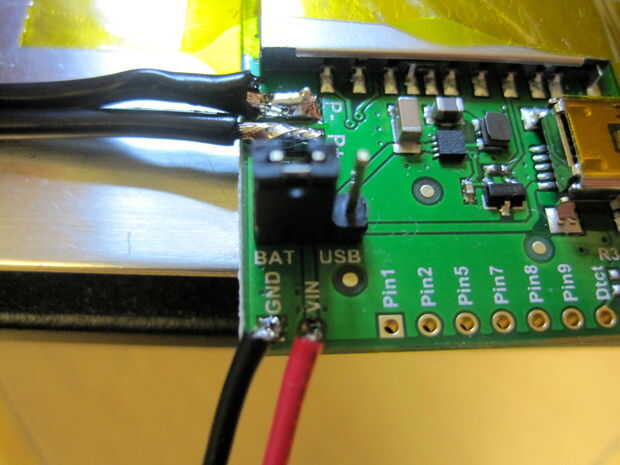

A energía: tenemos que conectar la impresora, también. Nosotros te alambre Vin de la impresora y de la tierra hasta las clavijas de Vin y tierra en el imp eléctrico breakout Junta, que pasará a la fuente de 5V a través de la impresora.

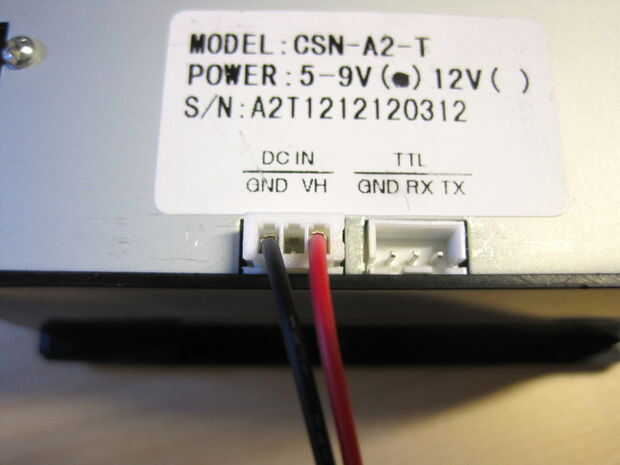

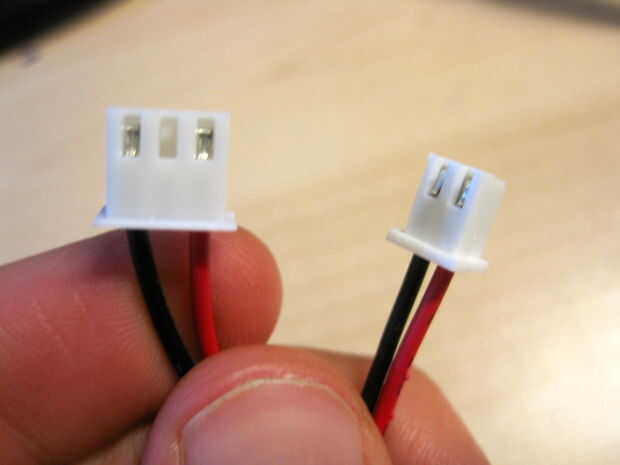

1. Enchufe el cable de alimentación que tienes con tu impresora a la impresora. Esto le impedirá cortar el extremo equivocado de él.
2. Cortar el extremo que no conectado a la impresora. Te recomiendo cortar de 4" a 6" del extremo de la impresora, que le da suficiente cable para trabajar con, pero no una cantidad ridícula, desordenada. Tira de los extremos que sólo han cortado.

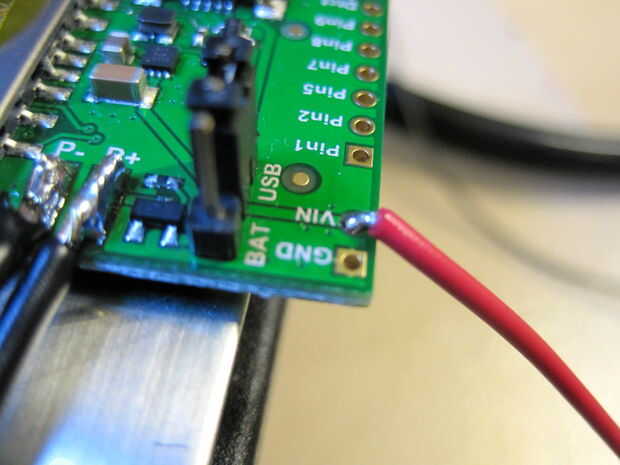

3. Suelde el cable rojo de Vin de la impresora a la almohadilla de "Vin" en su tabla de arranque electric imp.
4. Suelde el cable negro de tierra de la impresora (en el mismo conector de Vin) para el botón GND al lado de Vin en la placa de arranque electric imp.

Usted puede probar la impresora ahora, demasiado. Si mantenemos pulsado el botón de la impresora mientras se conecta la fuente de 5V en, la impresora debe imprimir una página de prueba para usted cuando enciende. Esto le dirá varias cosas acerca por defecto de la impresora, incluyendo la tasa de baudios predeterminada, que debe ser 19200 (al parecer pocos se fijan a 9600 - usted puede hacer un cambio de una línea en el código de dispositivo más adelante si tuyo funciona en 9600, por lo que no te preocupes).

Ahora vamos a ir por delante y conectar las líneas de señal.

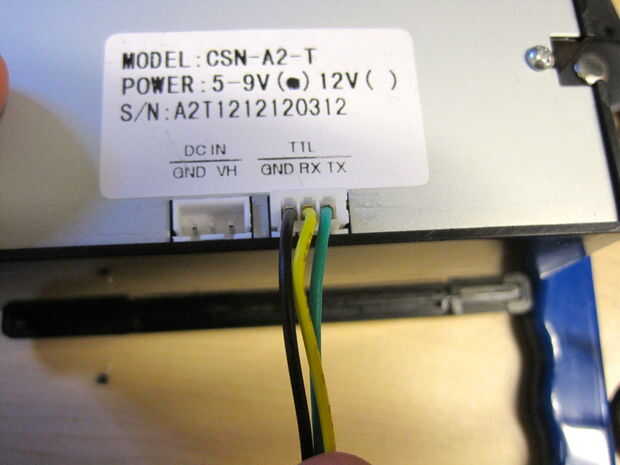

1. Al igual que hiciste con el cable de alimentación, enchufe el cable de señal (este tiene tres cables) en la impresora. Otra vez, esto, evita que te corte el extremo incorrecto. Deja sobre la misma cantidad de cable.

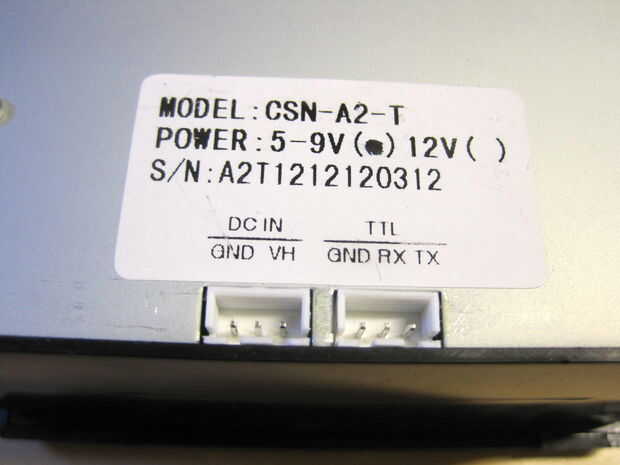

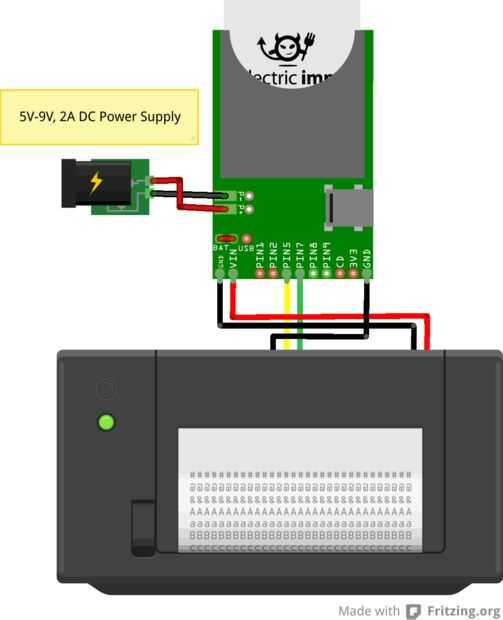

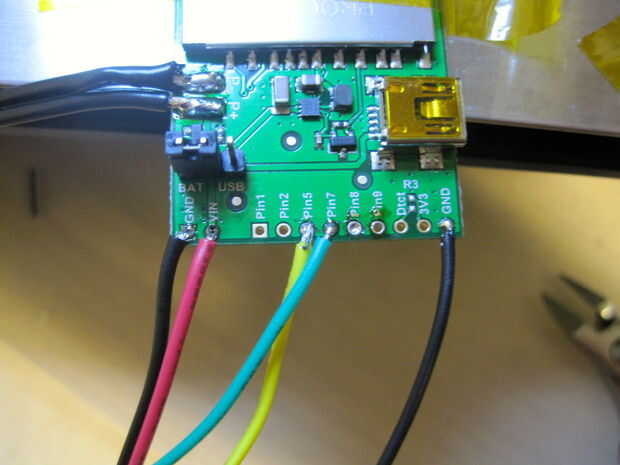

2. Usaremos la interfaz serie del imp en los pines 5 y 7 para este trabajo. El imp transmite en el pin 5 y recibe en el pin 7. Ver el imp pin mux para todas las configuraciones de pines diferentes que el imp apoya. Los pines TX y RX en la impresora están marcados en la etiqueta en la parte inferior de la impresora; Consulte el diagrama de arriba. El pin del centro es RX; Conéctelo al pin de TX de la imp. El extremo del cable amarillo de la tira y soldar al pin 5 en su tabla de breakout de imp.
3. Este ejemplo realmente no escucha a los datos en serie de la impresora, pero se puede sin duda; puede decir cosas como si se está trabajando en una escritura, o si es por papel. Pele el extremo del alambre verde y soldar al pin 7 en el tablero de arranque.
4. La interfaz de serie también incluye un conector de tierra. Esto actúa como una tensión de referencia; el otro cable de tierra va a pasar mucha corriente, ya que la impresora utiliza una buena parte de la energía. Debido a el alambre tiene una resistencia pequeña pero finita, significa que la tensión no siempre va a ser cero; Esto conduce a un ruido en la señal, que es malo. Por lo tanto, la segunda tierra pin. Pele el extremo del cable negro y conectarlo al pin GND segundo en su tabla de breakout de imp.

Y eres. Hecho. Es una impresora conectada a internet.

Por supuesto, necesitarás algún software para conseguirlo laborable. Jefe de https://github.com/electricimp/examples/tree/master/thermalprinter en otra pestaña y vamos a conseguir la impresora trabajando.
