Paso 9: Levantar las huellas para mejores conexiones
![]()

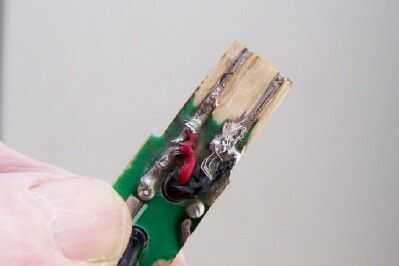

Después de algunos experimentos, encontré que necesitaba para hacer las huellas un poco elevada por encima de la placa de circuito. La forma más fácil de lo que fue para bajar la placa de circuito material moliendo lejos con un corte de la rueda en una Dremel. Esto también me permitió reducir los rastros de una mejor correspondencia con los rastros en el extremo macho. En la foto puedes ver el material de Junta de color beige que aparece cuando la capa superficial verde es tierra lejos. También se puede ver la polaridad correcta para el conector USB macho. El cable rojo (+) va a la izquierda como se muestra y el cable negro (-) va a la derecha.
Y perforé dos agujeros en el material de placa de circuito para hacer un alivio de tensión para el cable. El cable va hacia abajo a través de uno de los agujeros y a través del otro. Luego se sueldan los extremos desnudos de los rastros.
