Paso 6: Cableado del tablero
Para este paso necesitarás:

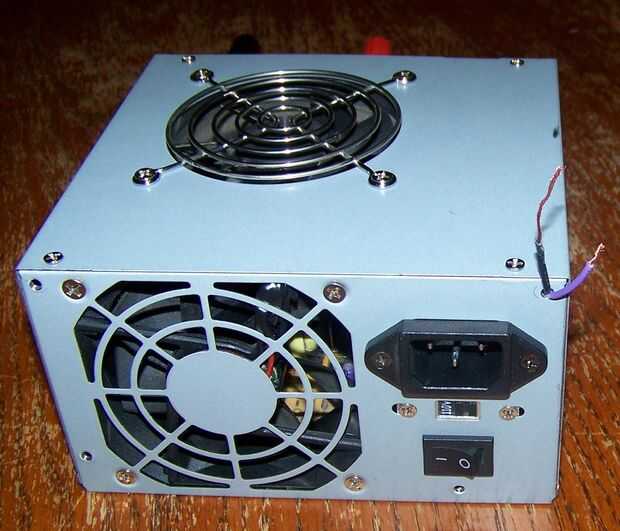

Fuente de alimentación variable de Benchtop (paso 3)
Luces en el tablero flexible (paso 5)
Lupa iluminada (paso 4)
Tira de la energía
Tornillos para madera
Epoxy
Pegamento caliente
Cable de altavoz
2 interruptores (véase el cuadro abajo)
Perfboard
1 LED de cualquier color que te gusta
En primer lugar, fijar la regleta a la Junta. La mejor manera de hacerlo es utilizar pegamento caliente para virar en el lugar, luego epoxy para permanencia. He encontrado este esta es una de las mejores soluciones para la fijación permanente de algo sin tornillos, clavos, grapas, etc.. Para mi setup, acortado el cable para la alimentación, por lo que era justo lo suficiente para ir del enchufe más cercano, correr a lo largo del borde posterior de la Junta y hasta la fuente de alimentación, sin ningún cable suelto colgándose de.

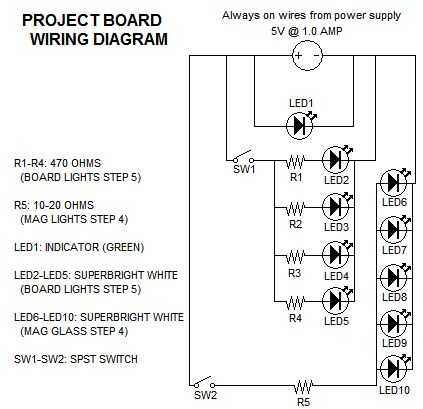

En segundo lugar, tomar su perfboard y construir el circuito que se muestra a continuación, colocar sobre la fuente de alimentación. Utilice algún cable más para ejecutar desde la tarjeta de circuitos a donde vas a colocar las luces flexibles, ejecutando su cable a lo largo del borde de la Junta, siempre que sea posible mantenerlo fuera del camino.
Cuando hayas encontrado los lugares sobre la tabla donde desea colocar las luces flexibles, inserte los tornillos de madera a través de los lazos que hicieron en la base de las luces. Justo antes de que acabes atornillándolas en, ponga el cable positivo del altavoz con el lazo y atornillar firmemente. Luego soldar el extremo negativo al cable de timbre.

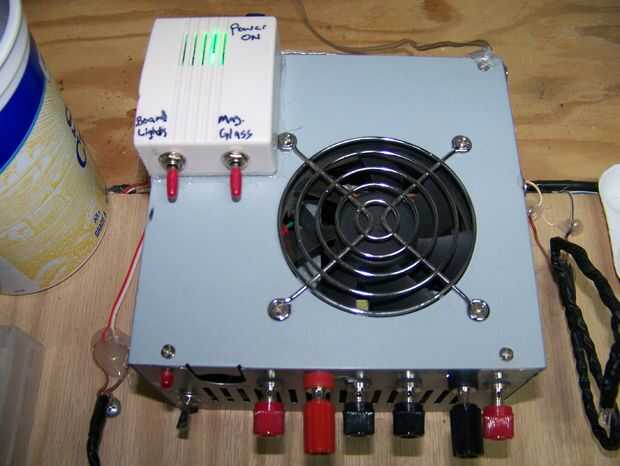

Terminé usando un trozo de carcasa de plástico de algún otro proyecto como una cubierta para la placa de circuito, así como un lugar para colocar los interruptores.
Por cierto, esta es la primera vez que he hecho un diagrama del circuito. ¿Comentarios? ¿Preguntas? ¿Estropear algo o dejar algo fuera? Hizo en la pintura, hay una buena pieza de software libre por ahí que podría hacer esto para mí?
