Paso 3: Programar el PIC

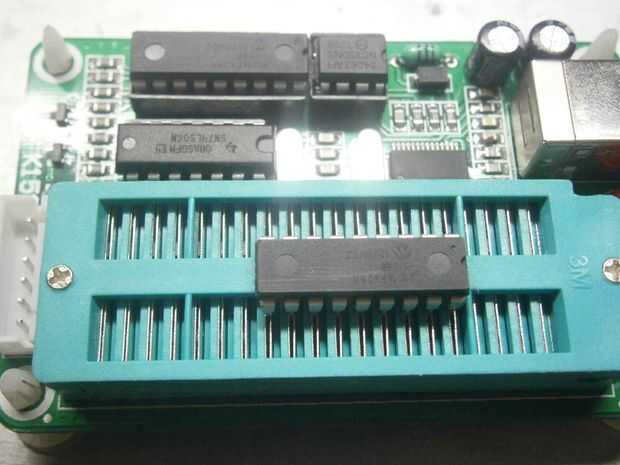

Para programar el código en el PIC, necesitarás un circuito programador y software para él. Usé un programador k150 chino con el software que vino con. Deberás cargar el archivo .hex en el programa y grabar el chip con él.
Algunas de las características del programa son:
Guarda tiempo con gran exactitud.
Trabaja en formato de 24 horas.
Si se establece un momento equivocado (como 26:72) será eventualmente autoreset.
Hay una salida de pulso de lógica de campana en el pin 2 (RA3). La salida lógica dará un número de pulsos de acuerdo a la hora cuando los minutos vuelta a ceros. Por ejemplo, hay 8 pulsaciones de la lógica del pin 2 cuando el tiempo se convierte en 8:00. La salida no es una frecuencia de audio, es un pulso de simple lógica, por lo que uno necesitaría un generador de tono o timbre para el audio.

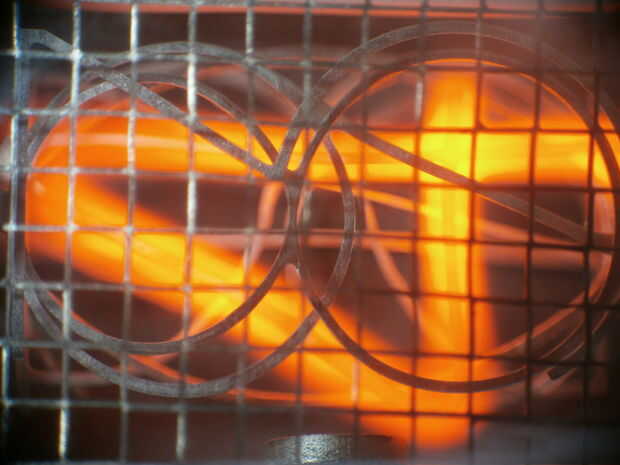

Manteniendo pulsado el interruptor del tiempo mientras que el reloj se enciende primero se encuentra en un modo de prueba de que los ciclos a través de todos los dígitos. Es útil eliminar algunos "envenenamiento del cátodo" en nixies que no se han utilizado en mucho tiempo.
Si usted programó correctamente, la primera vez que encienda debería comenzar a las 10:00 (a menos que usted mantenga presionado el botón)
