Inalámbrica de disparador mecánico (3 / 11 paso)

Paso 3: Configuración de configuración de XBee

Las siguientes instrucciones sobre cómo configurar un módem xBee son abreviadas. Si tiene problemas consulte las instrucciones excelente Ladyada'

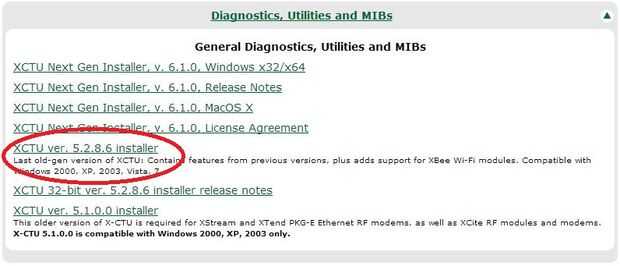

1. Descargar e instalar el X-CTU (la versión antigua) aquí
2. Siga las instrucciones que vienen con su cable FTDI / adaptador con respecto a la instalación del controlador.
3. Con el FTDI cable conectado abierto X-CTU y comprobar que puedes ver el puerto COM virtual que ha creado. Esto confirma que el cable FTDI está funcionando correctamente y que el conductor ha pasado.

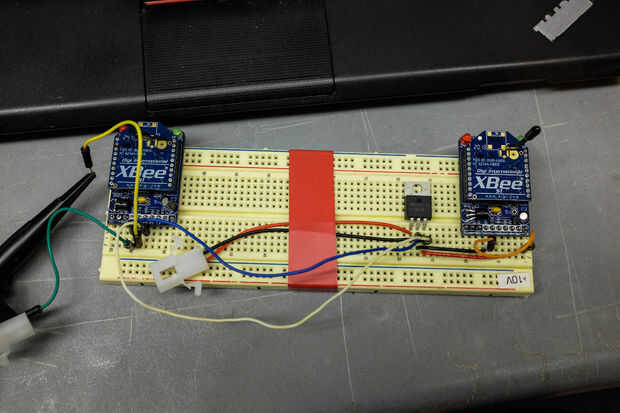

4. Conecte el xBee al FTDI cable / adaptador.
5. Vuelva a abrir el xCTU
6. Con el valor predeterminado configuración serial (9600-8-n-1) haga clic en "Test Query". Esto verificará que usted está hablando con el xBee.

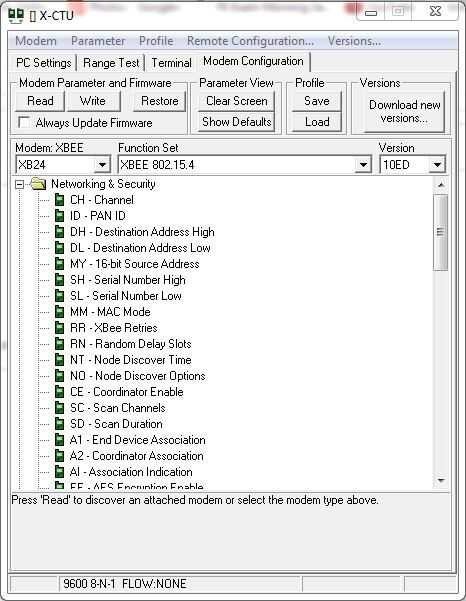

7. En la pestaña de configuración de módem haga clic en "Restaurar" esto traerá todas las configuraciones del módem a por defecto.
8. Etiqueta de la "Base" (cámara) y "A distancia" módems de xbee (Sensor) para que usted no mezclarlas.
9. Configurar el xBees por la tabla de referencia de mi.
10. Haga clic en "Escribir" escribir los parámetros del módem

Utilizaré DIO7 (CTS) del módem xBee ya tiene un pin de salida de la cabecera de borde del adaptador xBee Adafruit. DIO7 no apoyo una resistencia de pull-up internas, tan en la clavija de entrada digital de nodos remotos que necesitaba agregar uno externamente.
