Inalámbrica de sensores via ioBridge + ThingSpeak (1 / 5 paso)

Paso 1: El transmisor

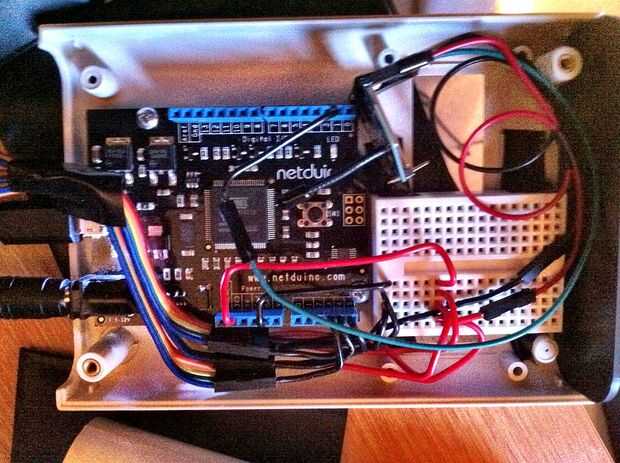

Cableado del transmisor: solía un mini breadboard (usted puede encontrar en sparkfun) compartir los 3,3 v y tierra.  Conectar la tierra de los sensores a la misma fila y luego ejecutar un cable de esa fila a uno de los pines de tierra en el netduino.  El netduinos han construido en AREF, para no tener que preocuparse acerca de la conexión.  Hacer lo mismo con los 3, 3V, todo en una fila y conectarse el netduino 3.3V. Conecté la salida analógica de los sensores ioBridge a varias entradas analógicas en el netduino.  Los sensores ioBridge tienen su pinout impresa en ellas.

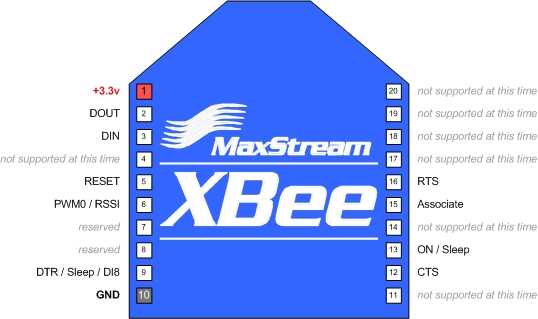

Sólo necesitaba 1 conexión serial para el XBEE (enviar los datos al receptor).  Conecte el XBEE a 3.3V, tierra y Pin Digital 1 (UART 1 TX).  Pin digital 0 es RX, si le gustaría recibir datos.  Usted puede encontrar el pinout para el XBEE



.

Programa el netduino: siga las instrucciones de su página web (http://www.netduino.com/downloads/ ).  El netdinos utilizar .NET Micro Framework (que usa una versión compacta de C# o VB).  Tienen algunos ejemplos de código en su sitio, pero atribuyo el receptor y emisor de código en este instructable.
La función principal del transmisor sondea los sensores cada minuto o así que difunde los datos sobre el XBEE.  Enviar cada sensor como una cadena independiente y el receptor analiza todos los datos entrantes de sensor
