Inalámbrica para auriculares Playa Tortuga en XBOX ONE (4 / 5 paso)

Paso 4: Voltaje a Puck

Ahora que necesitamos alimentar el disco de Playa Tortuga de Bluetooth.  Se requiere 3, 3V enchufe un USB normal da 5v.  Así que tenemos que reducir el voltaje.

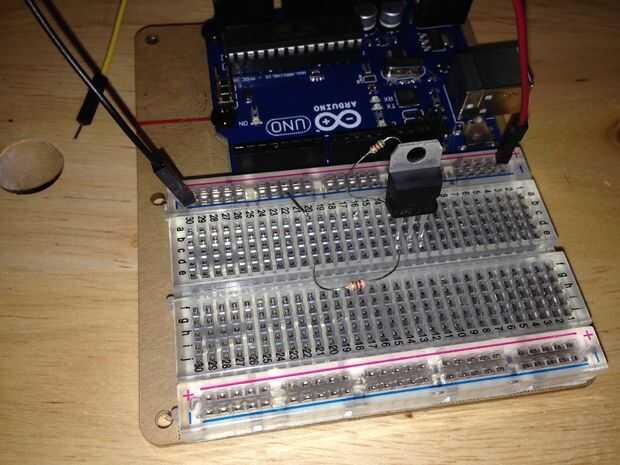

Uso esta página como referencia de cableado del tablero y la tensión como cerca de 3.3

R1 = 510ohms
R2 = 820ohms

El chip debe estar frente a usted con la escritura en él.

  • VIN = 5V en
  • ADJ = va a tierra
  • VOUT = 3,3 v a

Una vez tiene el tablero de cableado y tiene 3,3 v (+-.6v), entonces:

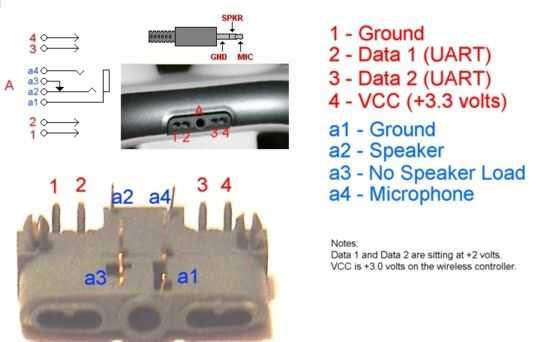

  1. Soldadura de VOUT (3.3V) conector de 360 #4
  2. Soldadura de tierra al conector 360 #1
