Paso 1: Transmisor con acelerómetro
![]()
![]()
![]()
![]()

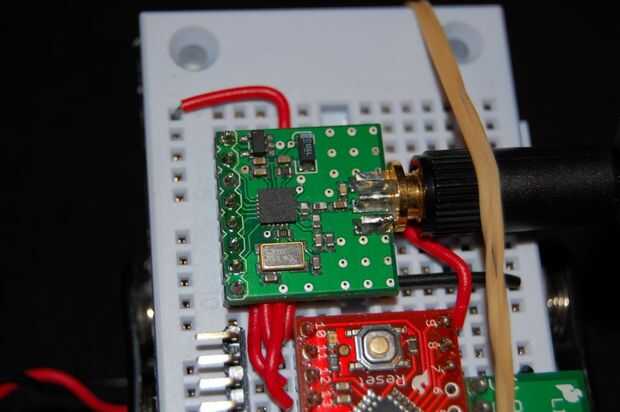

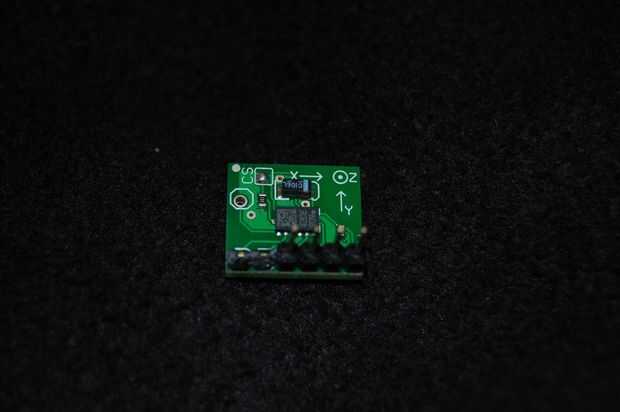

El transmisor se basa en el microcontrolador avr168 de Atmel. El tablero rojo conveniente con la 168 es una placa arduino con regulador de voltaje y el circuito de reset. El acelerómetro está conectado al avr con bus i2c golpeó poco, y la tarjeta inalámbrica está conectada con hardware SPI, (interfaz periférica Serial).

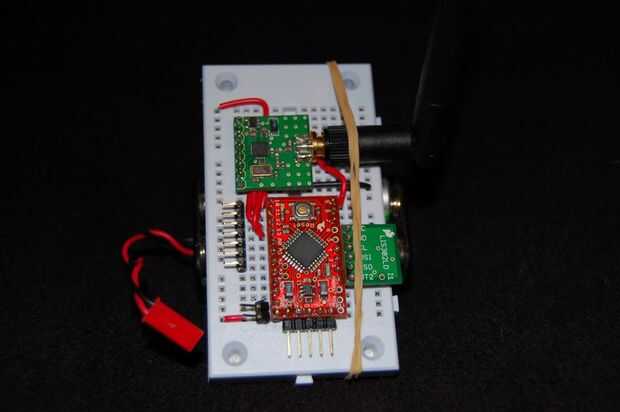

El protoboard es totalmente inalámbrico con el batterypack de 8V 4, atada por debajo.

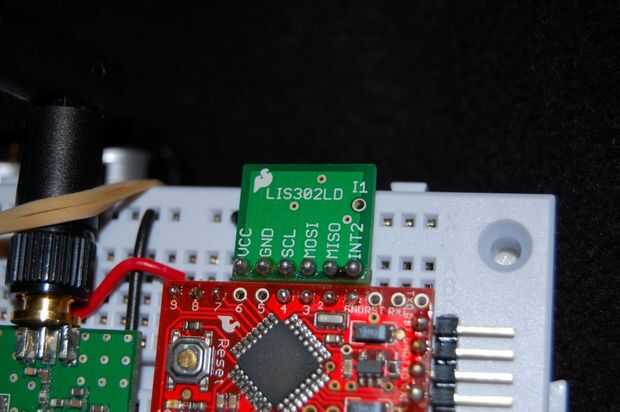

La tarjeta inalámbrica y el arduino wee acepta a 9 V y tiene regulador de voltaje lineal a bordo, pero el acelerómetro debe 3, 3V del carril regulado en la wee.
