Inalámbrico de acelerómetro controlado rgb-LED (2 / 4 paso)

Paso 2: Receptor con LED RGB

El receptor está basado en el atmel avr169 demoboard llamado mariposa. La Junta tiene un montón de características no usadas en este proyecto. El transceptor inalámbrico está conectado al PortB y el controlado por pwm led está conectado al PortD. Energía es suministrada en la cabecera de ISP, 4.5V es suficiente. La tarjeta inalámbrica puede tolerar 5V en los pernos de la entrada-salida, pero necesita suministrar 3.3V que es suministrado por el regulador a bordo.

El encabezado modificado-cable para el transceptor de rf es muy conveniente y conecta Junta inalámbrica con regulador de potencia y hardware spi en la mariposa.

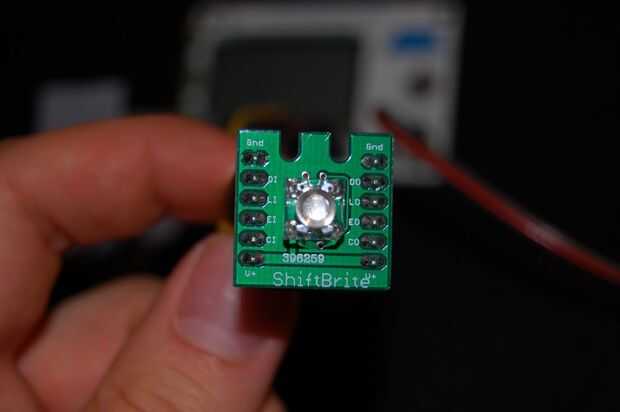

El shiftbright es un controlador de modulación de anchura de pulso led rgb que acepta un comando de 4 bytes que es trabado en y entonces trabado hacia fuera en los pines de salida. Muy fácil de conectar en serie. Solo cambio muchas palabras de comando, y el primero cambió de puesto hacia fuera va a terminar en el último LED conectado en la cadena de Margarita.
