Inalámbrico de alarma aparcamiento (12 / 15 paso)

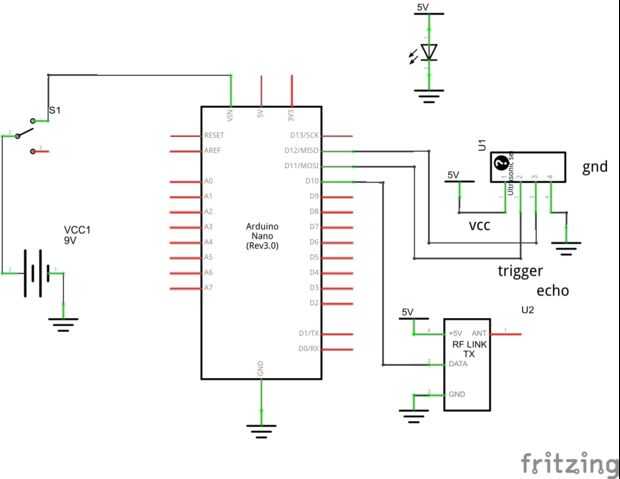

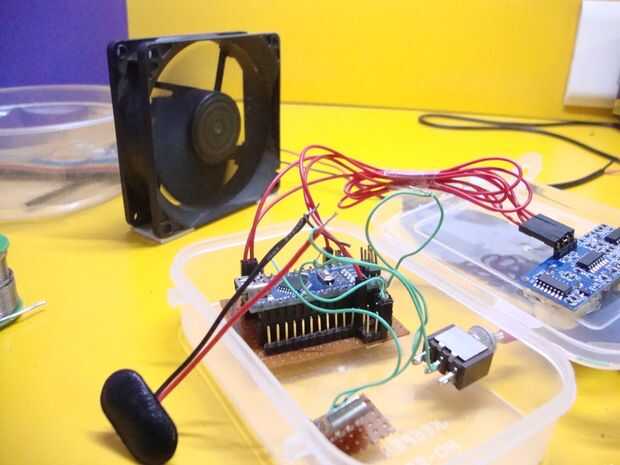

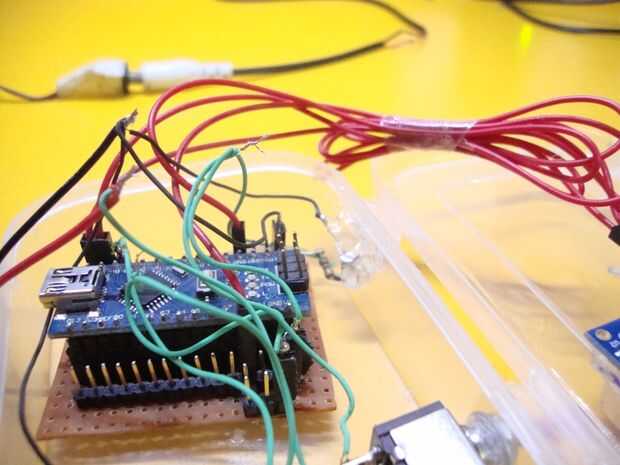

Paso 12: Lo que el emisor: Conecte la batería, interruptor y LED indicador de energía

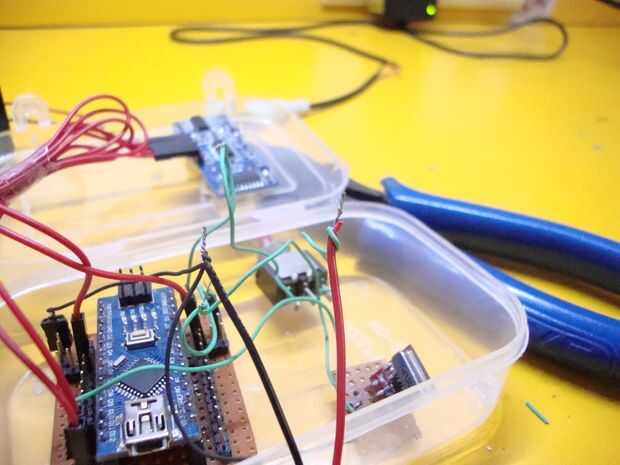

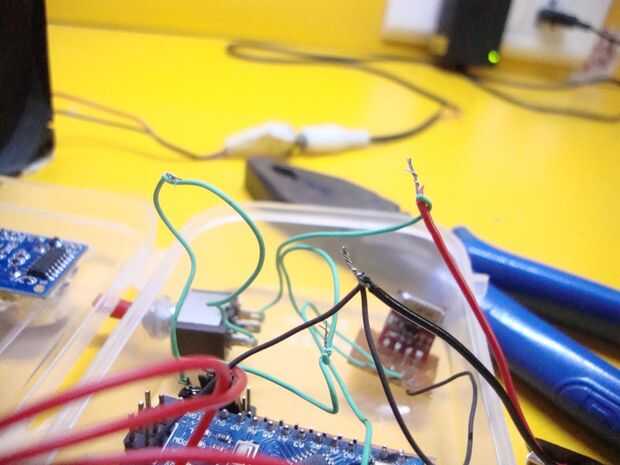

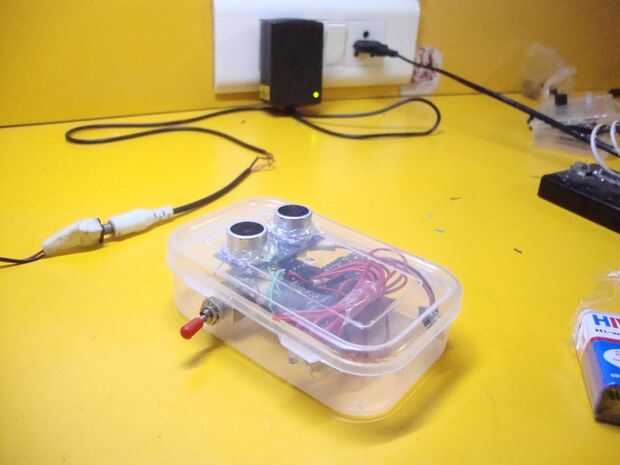

Como el receptor, también he añadido un interruptor y un indicador. Siga el texto a continuación para conectarlos. Ya que existe un regulador de voltaje incorporado en su nano, hay ninguna necesidad de hacer una fuente de alimentación y puede ser alimentada directamente con una pila de 9v.

Batería:

1. Borne positivo---Terminal 1 del interruptor de
2. Terminal negativo---gnd de Arduino

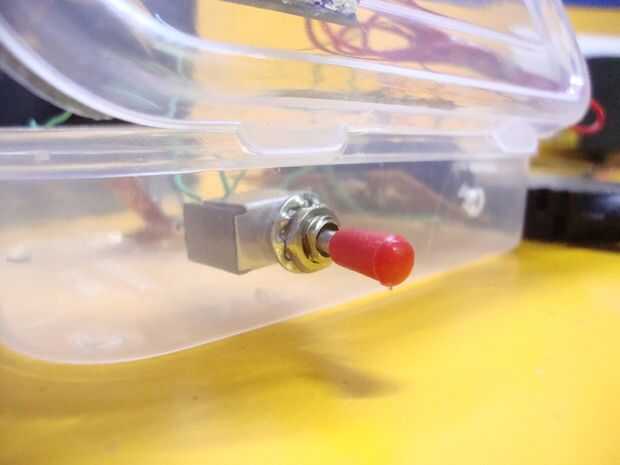

Interruptor:

1. Terminal 1---Terminal positivo de la batería
2. Terminal 2---Arduino Vcc
3. Terminal 3---

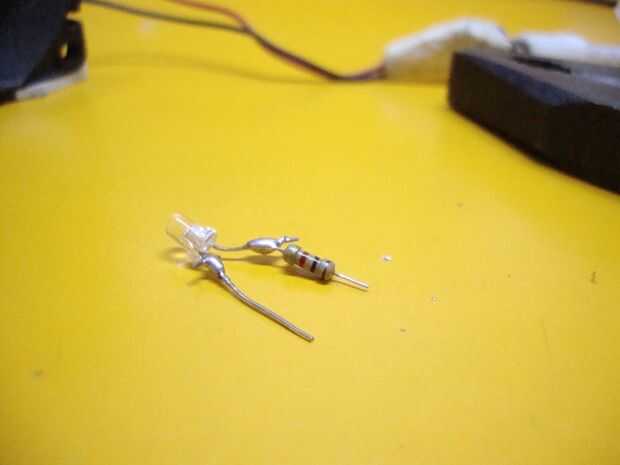

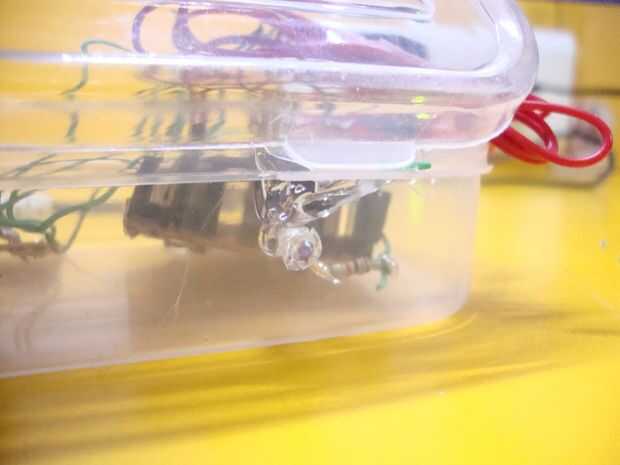

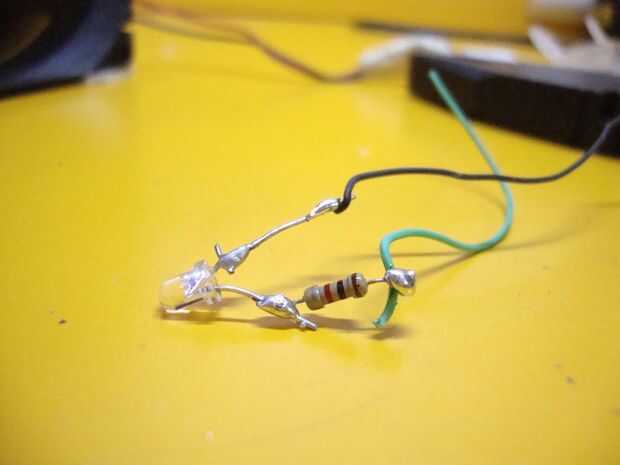

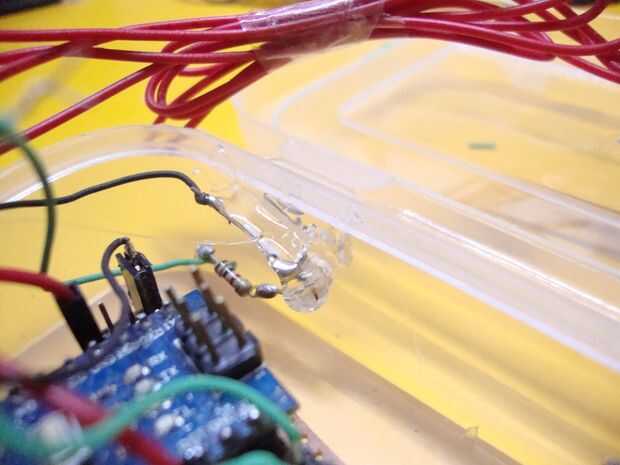

Indicador de energía:

1. Borne positivo con una resistencia de 1K---5v de Arduino
2. Terminal negativo---gnd de Arduino
