Inalámbrico de alarma aparcamiento (5 / 15 paso)

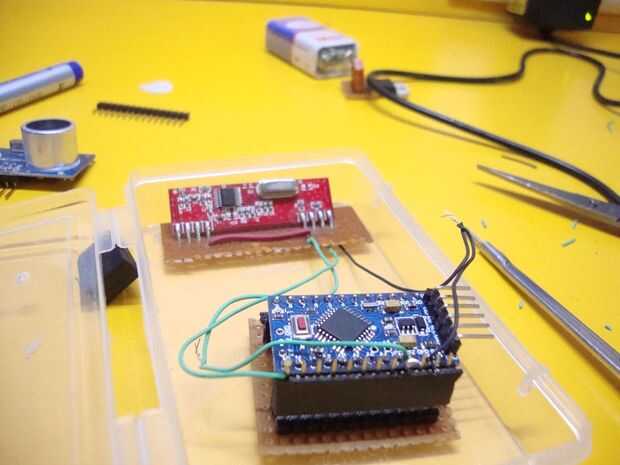

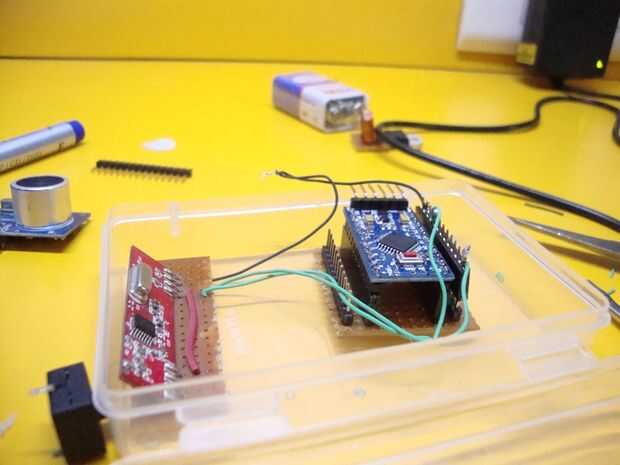

Paso 5: Hacer el transmisor: conectar el módulo de receptor RF

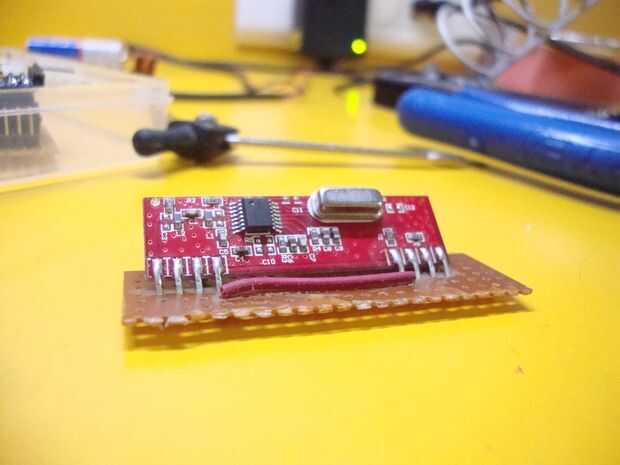

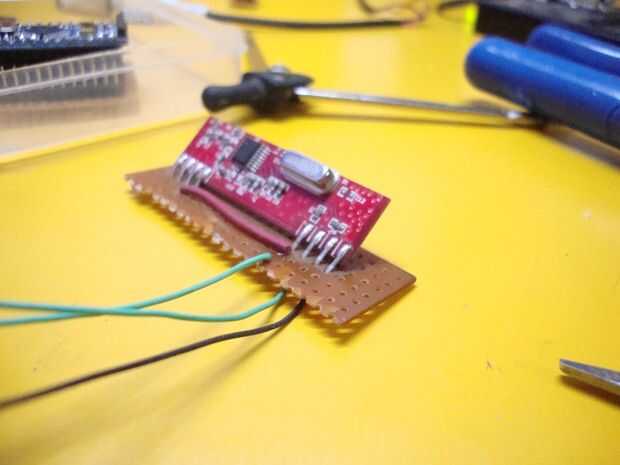

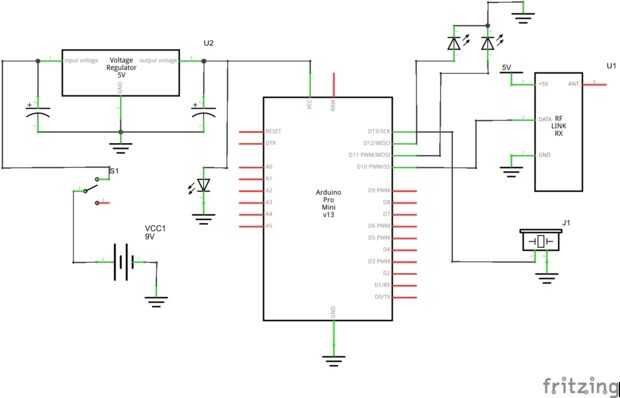

Módulo de receptor de RF tiene un papel muy importante aquí, que reciben señales de otra arduino conectado al transmisor y sensor ultrasónico. En otras palabras, proporciona una interfaz inalámbrica entre dos arduinos junto con el módulo transmisor. Conectar según el siguiente:

  1. Pernos 2,3,8 cuando visto de frente---gnd de Arduino
  2. Pines 4,5---5v de Arduino o Vcc
  3. PIN 7---pin digital de Arduino 10
