Inalámbrico de alarma aparcamiento (7 / 15 paso)

Paso 7: Hacer el transmisor: Conecte la batería, interruptor y LED indicador de energía

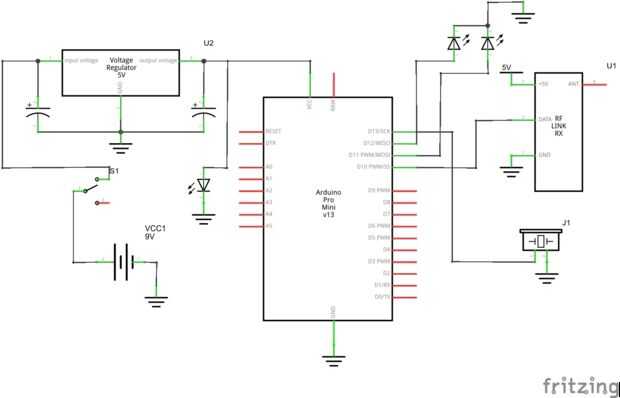

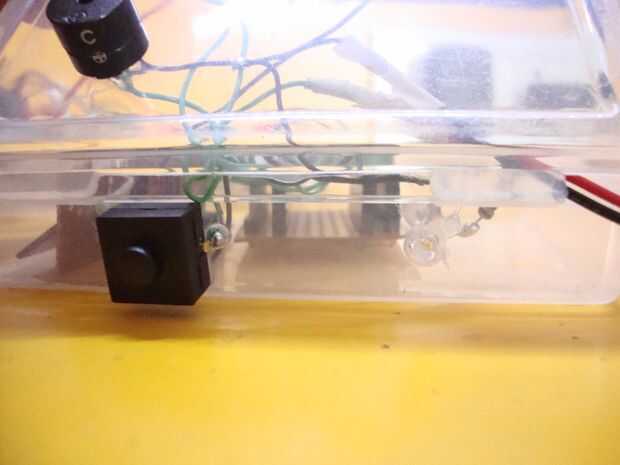

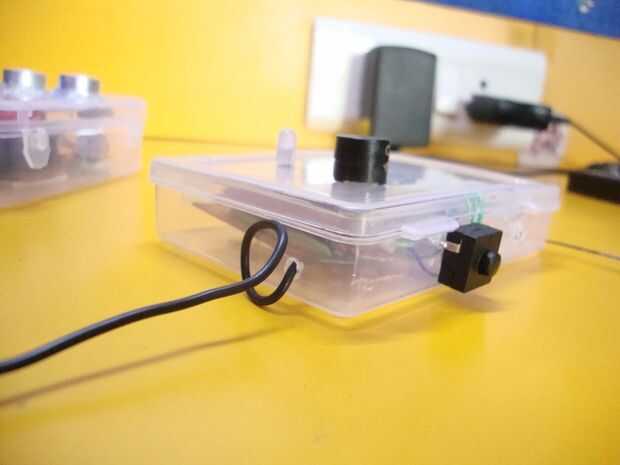

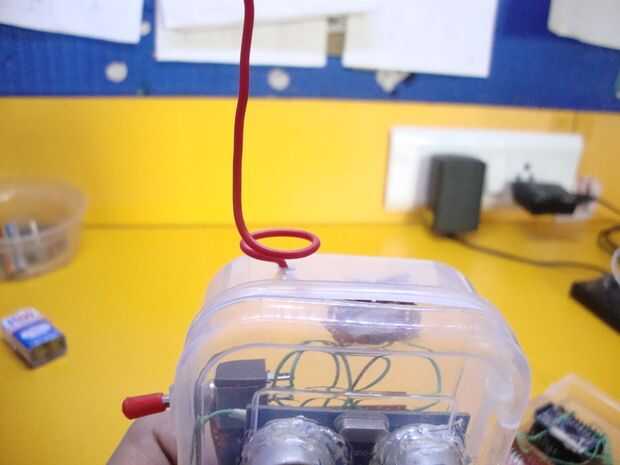

Esta parte será alimentar el arduino. Un interruptor se añade para eliminar la necesidad de quitar la batería una y otra vez para encender su arduino. El papel del LED es para decirle que el transmisor está encendido por lo que no dejas en la noche a la mañana. Conecte después el texto que indicamos a continuación o el esquema.

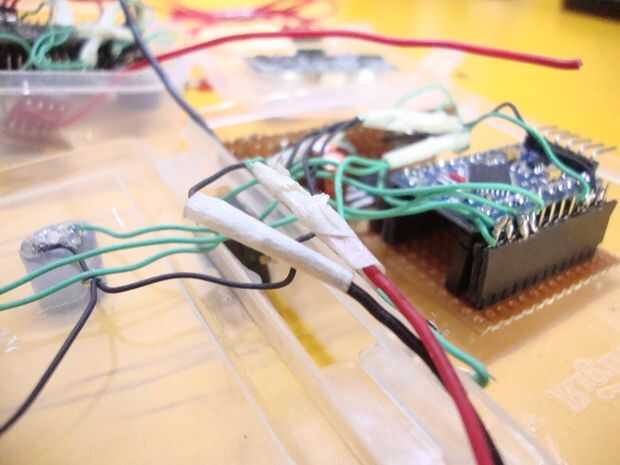

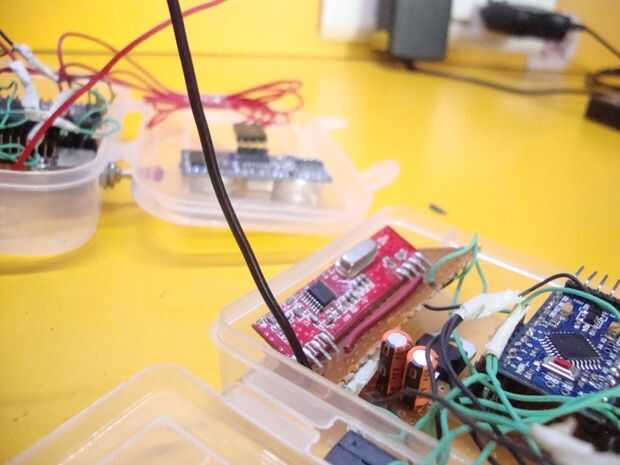

Batería:

1. Borne positivo---Terminal 1 del interruptor de
2. Negativo terminal---gnd de Arduino conectado al pin 2 del 7805

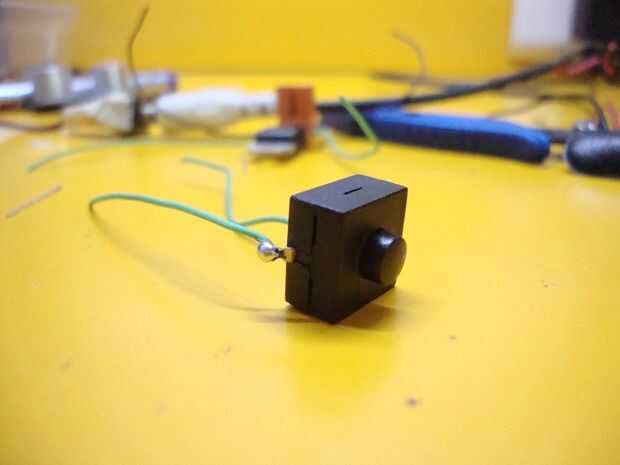

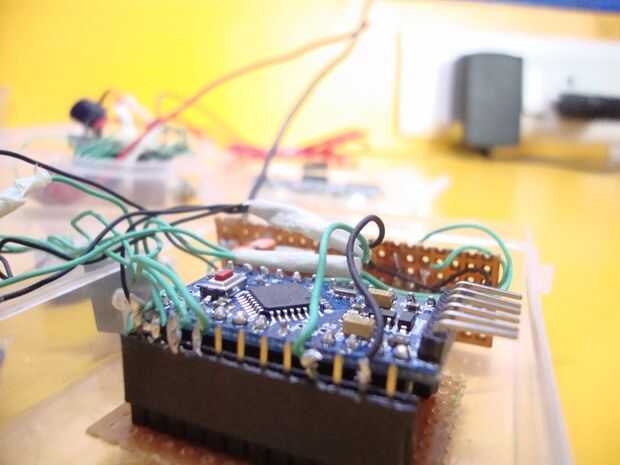

Interruptor:

1. Terminal 1---Terminal positivo de la batería

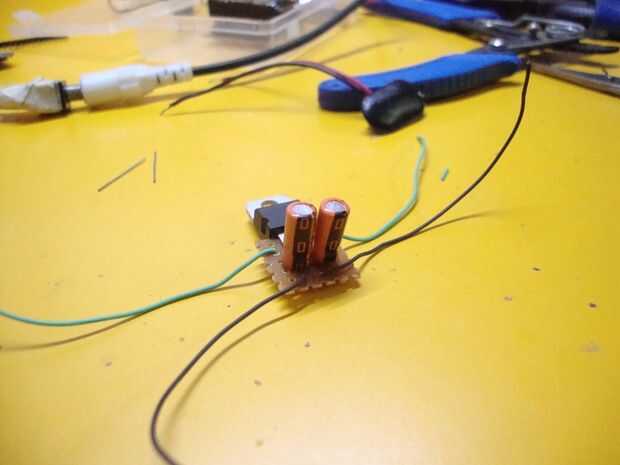

2. Terminal 2---Pin 1 del 7805
3. Terminal 3---no conectado

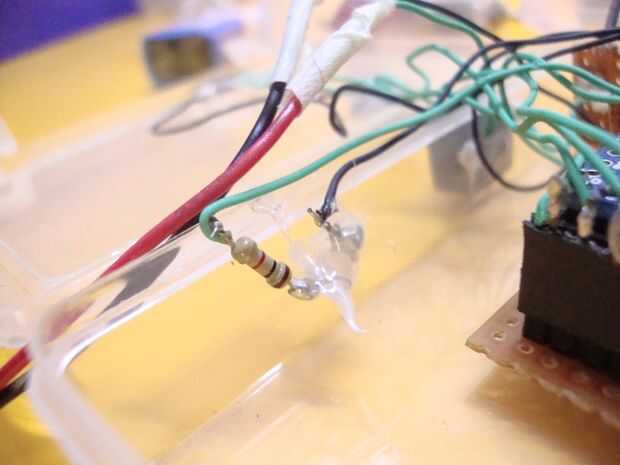

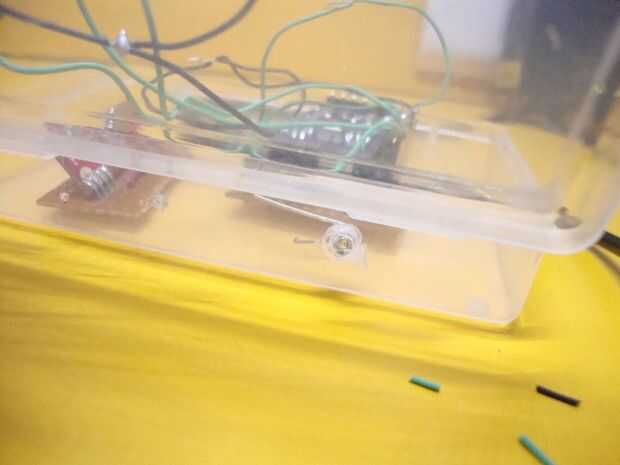

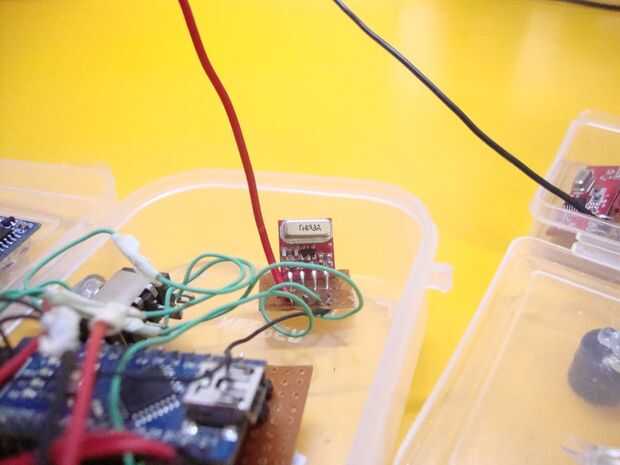

Indicador de energía:

1. Borne positivo---Arduino Vcc
2. Terminal negativo---gnd de Arduino

Conectar Pin 3 de fuente de alimentación vcc de arduino
