En esta guía voy a explicar cómo utilizar un módulo Bluetooth HC-05, teléfono Windows 8.1 y placa Arduino Uno para construir un osciloscopio inalámbrico. La aplicación de teléfono tiene las funciones fundamentales de un osciloscopio, aunque el ancho de banda es un miserable 300 Hz. Sin embargo, si usted quiere ver líneas onduladas en el teléfono, es un divertido proyecto.

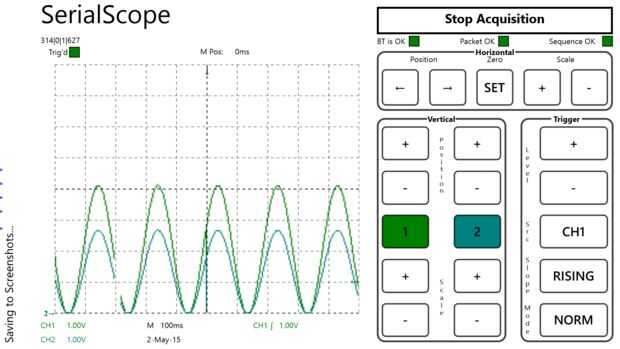

Los teléfonos de hoy tienen la capacidad de realizar procesamiento de señales en tiempo real. El desafío es obtener los datos en el teléfono y un front end de bajo costo de abastecimiento. El Arduino Uno realiza la adquisición de datos y envasado. Envía los datos, utilizando rfcomm, sobre el módulo Bluetooth HC-05 para el teléfono. El teléfono ejecuta una aplicación llamada "SerialScope" que descomprime los datos y lo de parcelas.
