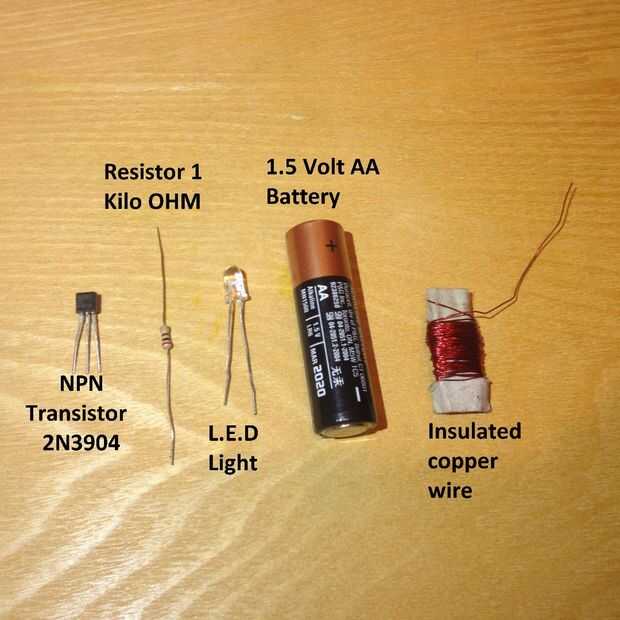

Paso 1: Materiales y herramientas necesarios para el proyecto
Así que para hacer este circuito que necesitas:
1) NPN Transistor. Usé 2N3904 pero podría usar cualquier transistor NPN. Comúnmente se puede encontrar BC 337, BC547 etc. (cualquier PNP transistor trabajar, a invertir la polaridad de las conexiones).
2) imán cable o cable aislado. Unos 3-4 pies de alambre o menos debería ser suficiente. (Cables de imán son sólo cobre cables con aislamiento de esmalte muy delgada) Se pueden encontrar cables de electrónica de la mayoría, como transformadores dentro de lámparas de CFC, dentro de altavoces, en motores, interior relés etc..
Resistencia 3) 1 Kilo Ohm. Esta resistencia se utilizaría para proteger el transistor queme en caso de sobrecarga o exceso de uso ad calor. Puede usar mayores valores hasta 4-5 Kilo ohmios. Incluso usted podría decidir no hacer uso de una resistencia, pero que dibujaría en más amperios, drenando así la batería más rápidamente.
4) luz L.E.D. Usé una Ultra brillante LED blanca de 2 mm Se podría utilizar cualquier L.E.D (Light Emitting Diode). Para este circuito, el L.E.D sólo muestra el circuito en acción.
5) una batería AA de 1.5 voltios. (No utilice baterías de alta tensión a menos que quieras dañar el transistor.)
Herramientas necesarias:
1) tijeras o cuchillo.
2) Soldador (opcional). Si no tienes un soldador, sólo podría retorcer y conduce para la conexión. Eso es lo que solía hacer cuando no tengo soldador. Si quieres probar el circuito en protoboard sin soldadura, que son buenos ir.
3) encendedor (opcional). Vamos a usar más ligero quemar el aislamiento del cable, entonces sólo tiene que utilizar una tijera o un cuchillo para raspar el aislamiento.
