Paso 4: Instalación del Motor y coche marco construir
LEGO piezas utilizadas en este paso:
1 Nº - ladrillo modificado 1 x 4 (#3701) para el motor
2 Nº - Technic Brick 1 x 16 (#3703)
2 Nº - Technic Brick 1 x 6 (#3894)
2 no. -3M conector Peg (#32556)
4 no. -Conector Peg (#3673) gris 2, negro 2
2 no. -Conector clavija con la perilla (#4274) azul 2
Los siguientes son el show de fotos montaje de piezas:

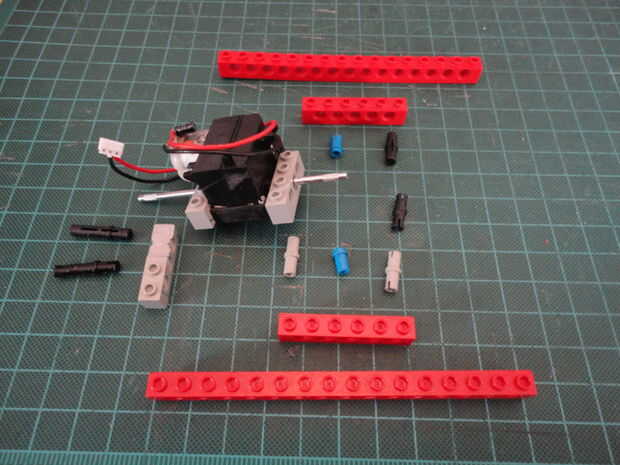

Foto 1. Piezas utilizadas en este paso, 2 Nº - Technic Brick 1 x 16 (#3703). Dos modifican 1 x 4 Tecnic Brick(#3701) para soporte motor. 2 no. Técnica Brick 1 x 6 (#3894)

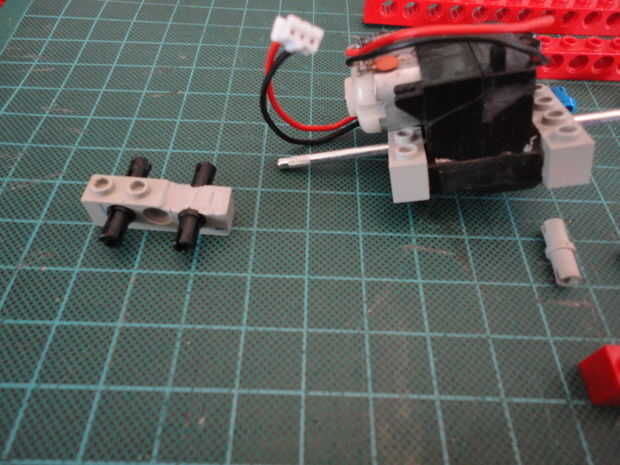

Foto 2. Inserte un ladrillo de 1 x 4 modificado a dos clavijas de conector de 3M (#32556) (#3701).

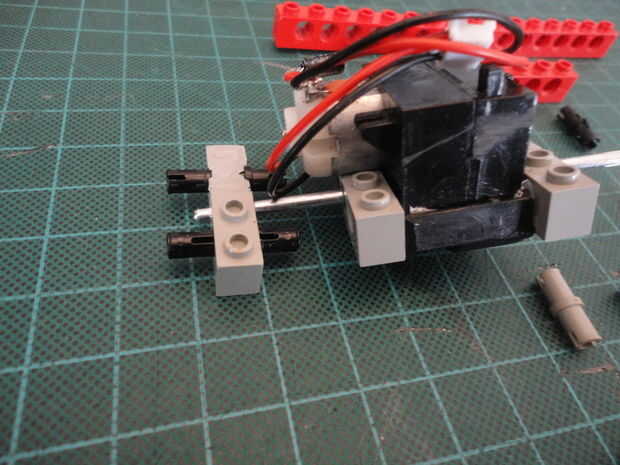

Foto 3. Inserte el eje motor izquierdo en el orificio central de las piezas ensambladas (modificado ladrillo de 1 x 4 y las clavijas).

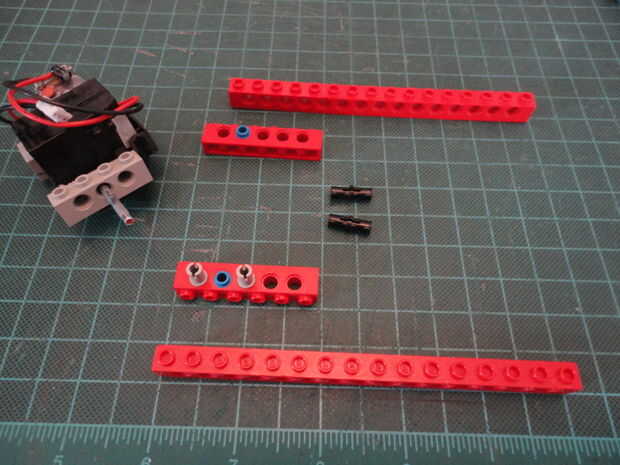

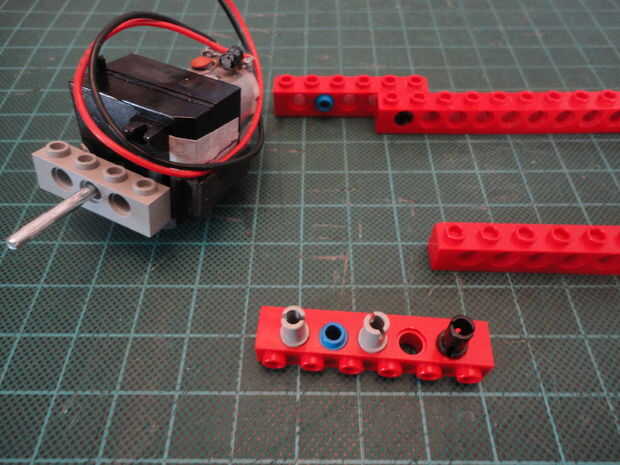

Foto 4. Insertar un conector de clavija (#4274) a 1 x 6 ladrillo (#3703). Conector de insertar dos clavijas (#3673) segundo de ladrillo de 1 x 6 (#3703)
Foto 5. Inserte el conector peg (#3673) al primero de 1 x 6 ladrillo como se muestra.
Foto 6. Conecte la clavija de ladrillo de 1 x 6 brick(#) 1 x 16 como se muestra.
Foto 7. Inserte el conector peg (#3673) de ladrillo de 1 x 6 como se muestra.
Foto 8. Conectar 1 x 16 (#3703) de ladrillo en la clavija del conector como se muestra.

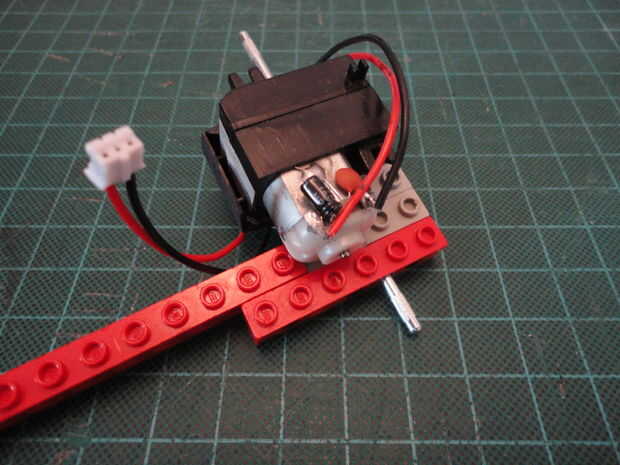

Foto 9. Inserte el eje motor para el segundo agujero de las piezas ensambladas como se muestra.
Foto 10. Inserte el otro eje motor a la segunda parte ensamblada como se muestra.

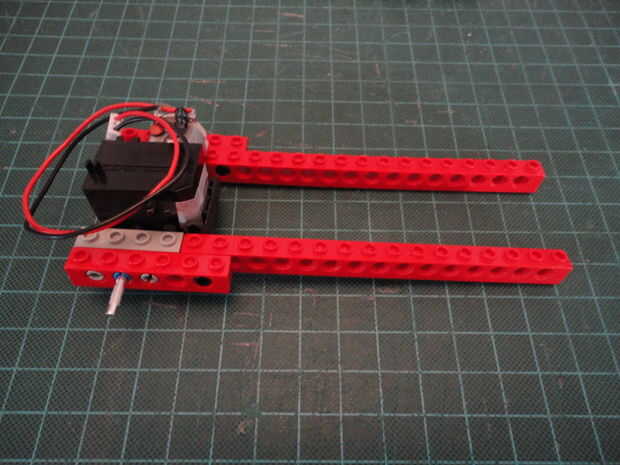

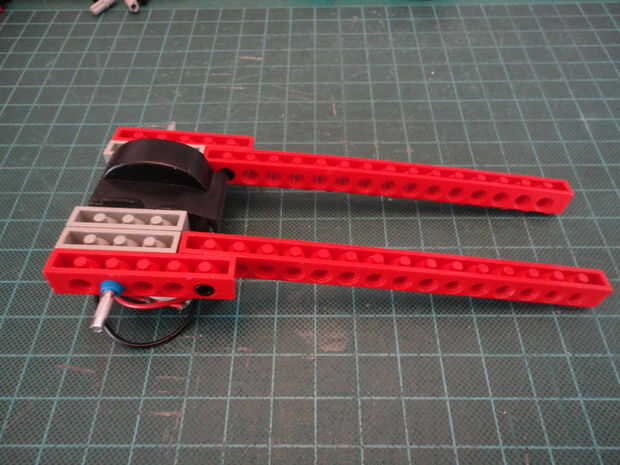

Foto 11. Vista superior del motor montado y el bastidor del coche.
Foto 12. Vista inferior del motor montado y el bastidor del coche.
