Paso 6: Dirección y ruedas delanteras
Se refieren a R/C de coches Lego paso 3: sistema de dirección y de R/C coche de Lego paso 4: Servo para el sistema y cómo modificar la Dirección servo según lo utilizado en este proyecto.
LEGO piezas utilizadas en este paso:
Dirección Holder(#2790)
Manejo del estante (#2791)
Dirección superior del estante (#2792)
Dirección Rack soporte 8 pin placa (#4262)
Dirección enlace de caída de brazo (#4261)
8 dientes de engranaje (#3647)
1 Nº - eje 3 con perno (#6587)
1 Nº - 1/2 Bush (#32123)
2 Nº - ladrillos Technic 1x4(#3701)
2 Nº - Brick1x6 inclinado (#2744)
2 Nº - neumático tamaño 30.4 x VR 14 con llantas
1 Nº - 1 x 4 plano del azulejo (#2431)
2 numero de placa de 1 x 2 - (#3023)
2 numero de placa de 1 x 4 - (#3710)
1 numero de placa de 2 x 6 (#32001) -
Los siguientes son el show de fotos montaje de piezas:

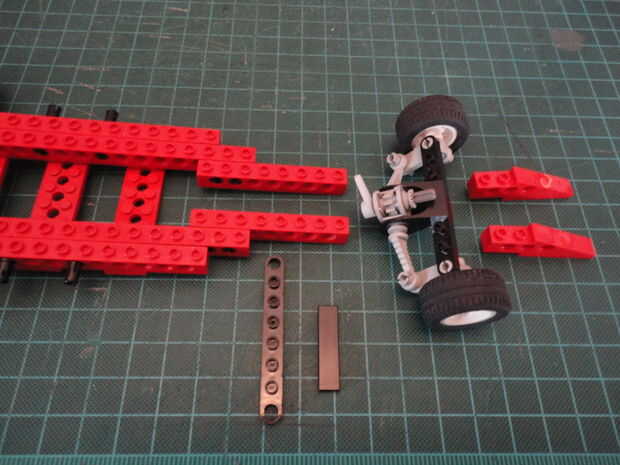

Foto 1. Preparar sistema de dirección delantero montadas ruedas delanteras. Dirección Rack soporte 8 pin placa (#4262). Y 1 x 4 piso azulejo (#2431).
Foto 2. Teja plana instalación 1 x 4 (#2431) como se muestra.

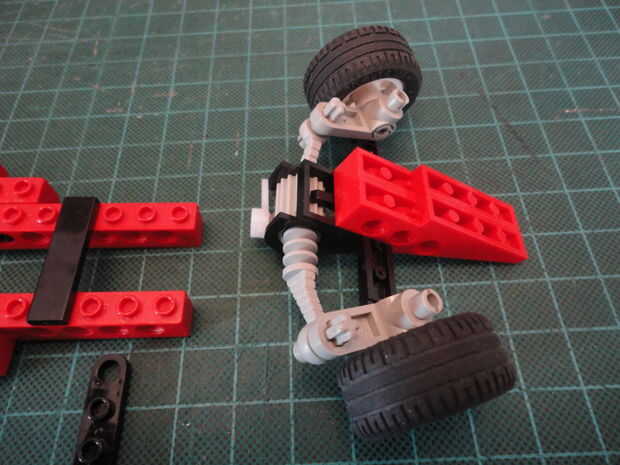

Foto 3. Voltee hacia abajo el sistema de dirección montado. E instale que ambos inclinación ladrillos (#2744) como se muestra.

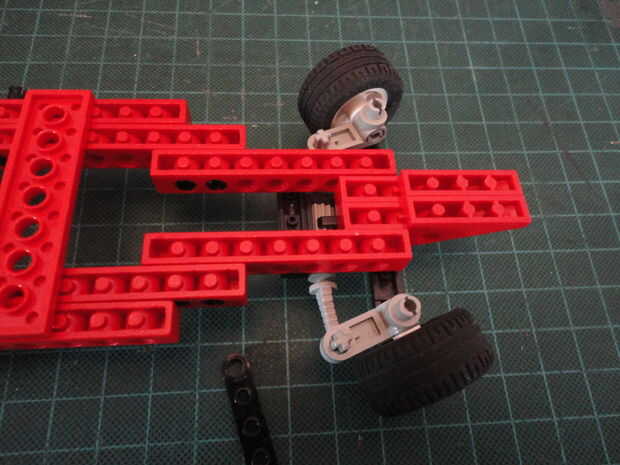

Foto 4. Voltee hacia abajo el bastidor del coche y lo instalamos como se muestra.
Foto 5. Instale el soporte de la dirección de la placa (#4262) a la Asamblea de dirección como se muestra. Y 2 x 6 (#) y placa de 2 x 2 modificada para servo ayuda con servos instalados.

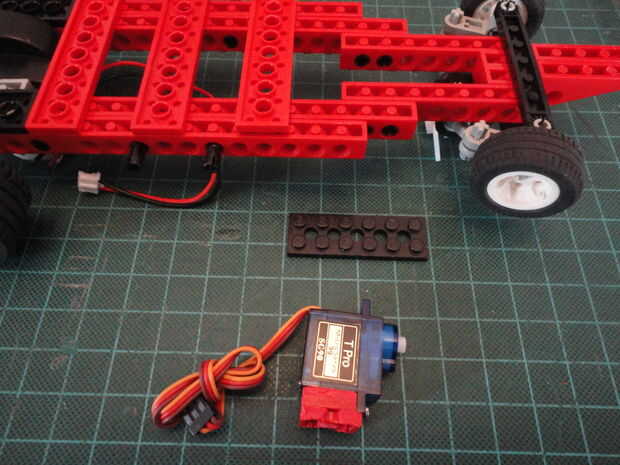

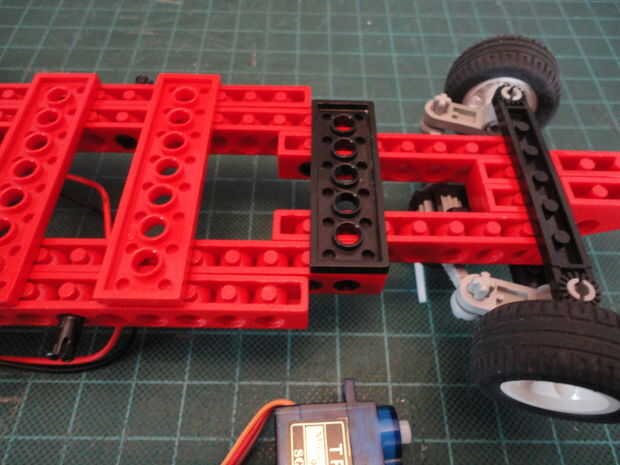

Foto 6. Mientras que el coche había montado aún boca abajo, instale la placa de 2 x 6 (#32001) como se muestra.
Foto 7. Suba el coche montado, luego instale el servo a la posición como se muestra.

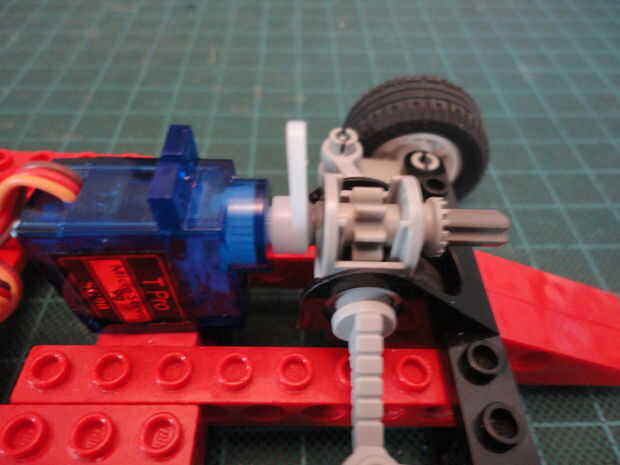

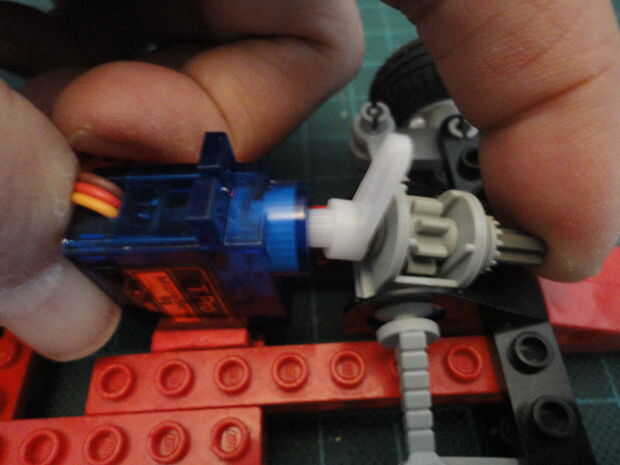

Foto 8. Ajuste (girar) el sistema de dirección a la posición hacia adelante y coloque el cuerno del servo el servo.

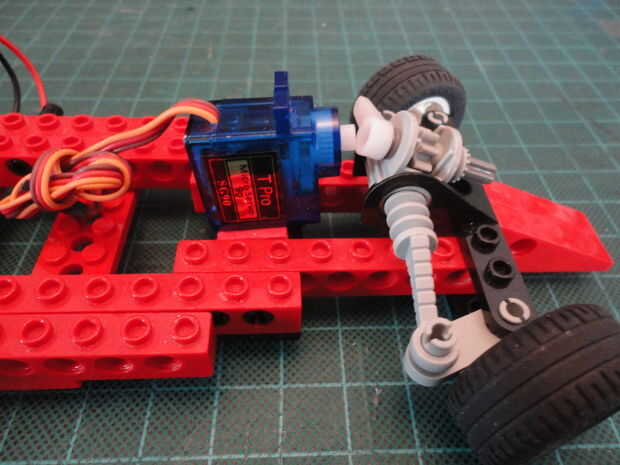

Foto 9. El servo y el sistema de dirección en la posición final.

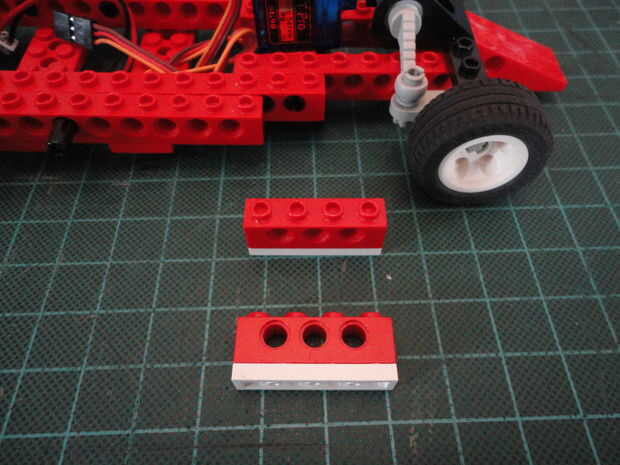

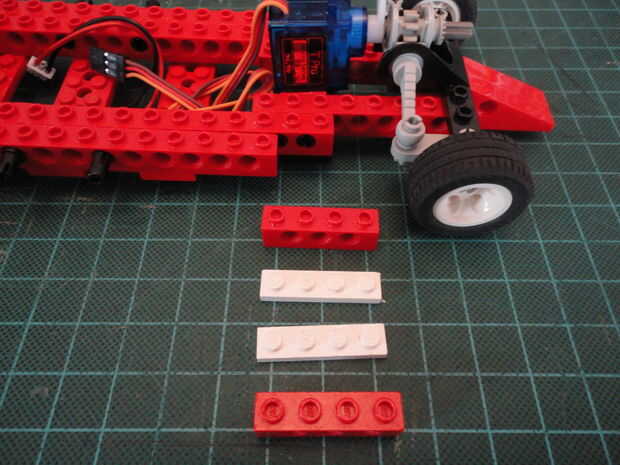

Foto 10. Preparar 2 no. Técnica Brick 1 x 4 (#3701) y 2 la placa Nº 1 x 4 (#2431).
Foto 11. Establecer ladrillo de 1 x 4 en la parte superior placa de 1 x 4 como se muestra.

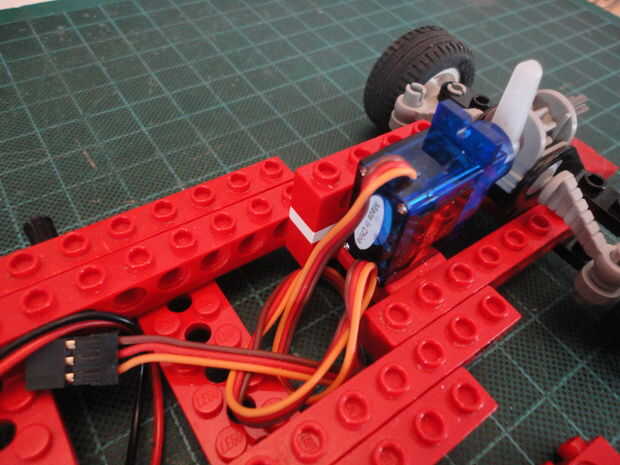

Foto 12. Instalar el ladrillo de 1 x 4 montado y placa de 1 x 4 al lado del servo tal como se muestra.

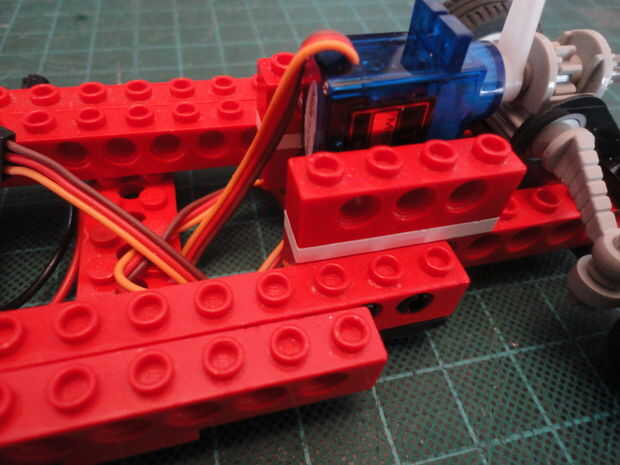

Foto 13. Instale el segundo montado 1 x 4 ladrillo y placa de 1 x 4 al lado del servo como se muestra.
